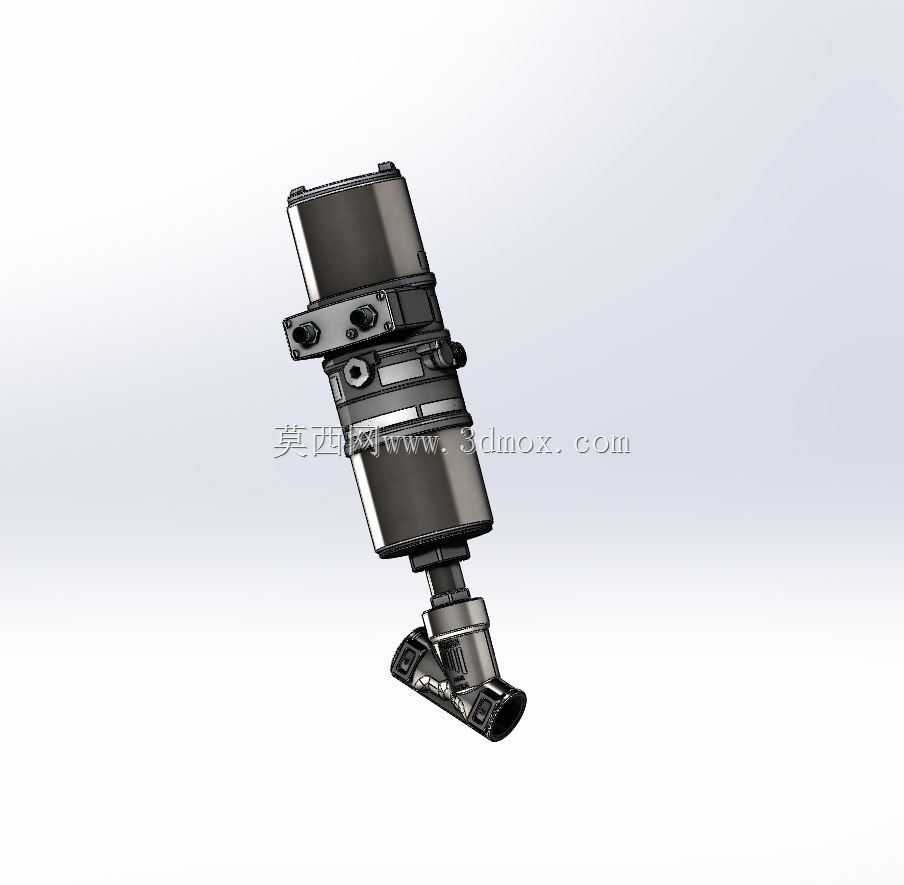

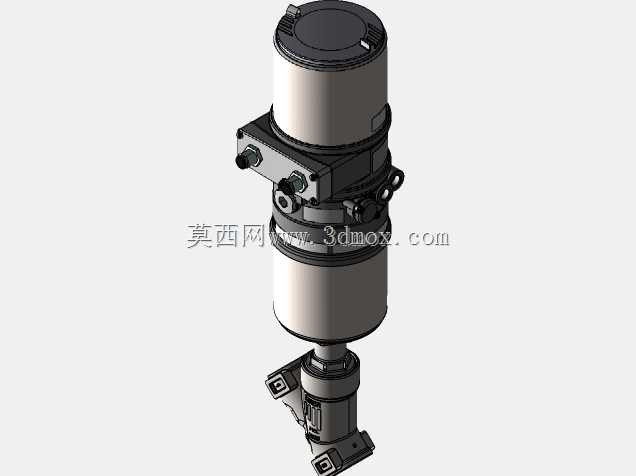

DN25带控制顶部气动角座阀结构设计

这款DN25规格的带顶部控制结构角座阀，在流体管路控制场景中适配性极强，日常多用于食品加工、制药提纯、化工流体输送、水处理消杀等工况的通断管控，尤其适配对启闭响应速度有要求、管路介质存在一定粘度或含微小颗粒的输送场景，相比普通直通阀，角式结构能大幅降低流阻，减少介质在阀腔内部的滞留残留。从结构设计逻辑来看，顶部集成的控制单元采用气动驱动形式，执行器腔体做了密封隔离设计，能避免管路介质反向渗入执行机构内部造成元件卡滞，执行器与阀体的连接采用快装卡箍配合定位销的结构，后期维护拆解时无需额外撬动配合面，能快速完成密封件更换或者执行器调校。阀体部分采用Y型角式流道，介质进出方向呈90度夹角，阀座密封面做了斜度匹配设计，阀瓣下行闭合时能顺着流道方向实现自适应对中，相比平口密封结构，闭合瞬间的水锤冲击能降低四成左右，有效延长密封件的使用寿命。安装边界方面，阀体下端的接口为标准DN25管螺纹，适配常规工业管路的连接尺寸，顶部执行器的最大外径控制在75mm以内，相邻管路并排安装时预留20mm间隙即可完成操作，整体安装高度从阀体底部接口端面到执行器顶端为210mm，在紧凑型设备的管路布局中不会占用过多竖向空间，执行器侧面预留的气路接口为标准G1/8螺纹，适配常规气动控制系统的快插接头连接。设计过程中针对阀杆的运动行程做了限位优化，全开状态下阀瓣完全抬离流道，通径无缩径情况，介质过流时不会产生额外的紊流噪音，阀杆部位采用双重填料密封，搭配导向铜套，长期往复启闭不会出现阀杆偏磨导致的外漏问题，控制单元顶部预留的手动应急操作旋钮，在气源失压的工况下可以手动完成阀门启闭，满足设备检修或者应急断流的操作需求。从建模细节来看，所有配合面的公差都按照机械设计手册的阀门配合要求做了预留，密封槽的尺寸适配常规O型圈的压缩比范围，工程人员在做二次改型或者管路装配模拟时，可以直接提取各部位的安装尺寸做干涉检查，无需重新测绘核对结构尺寸。
