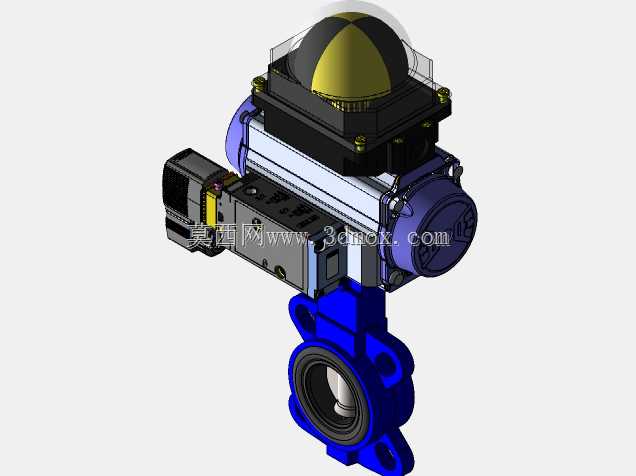

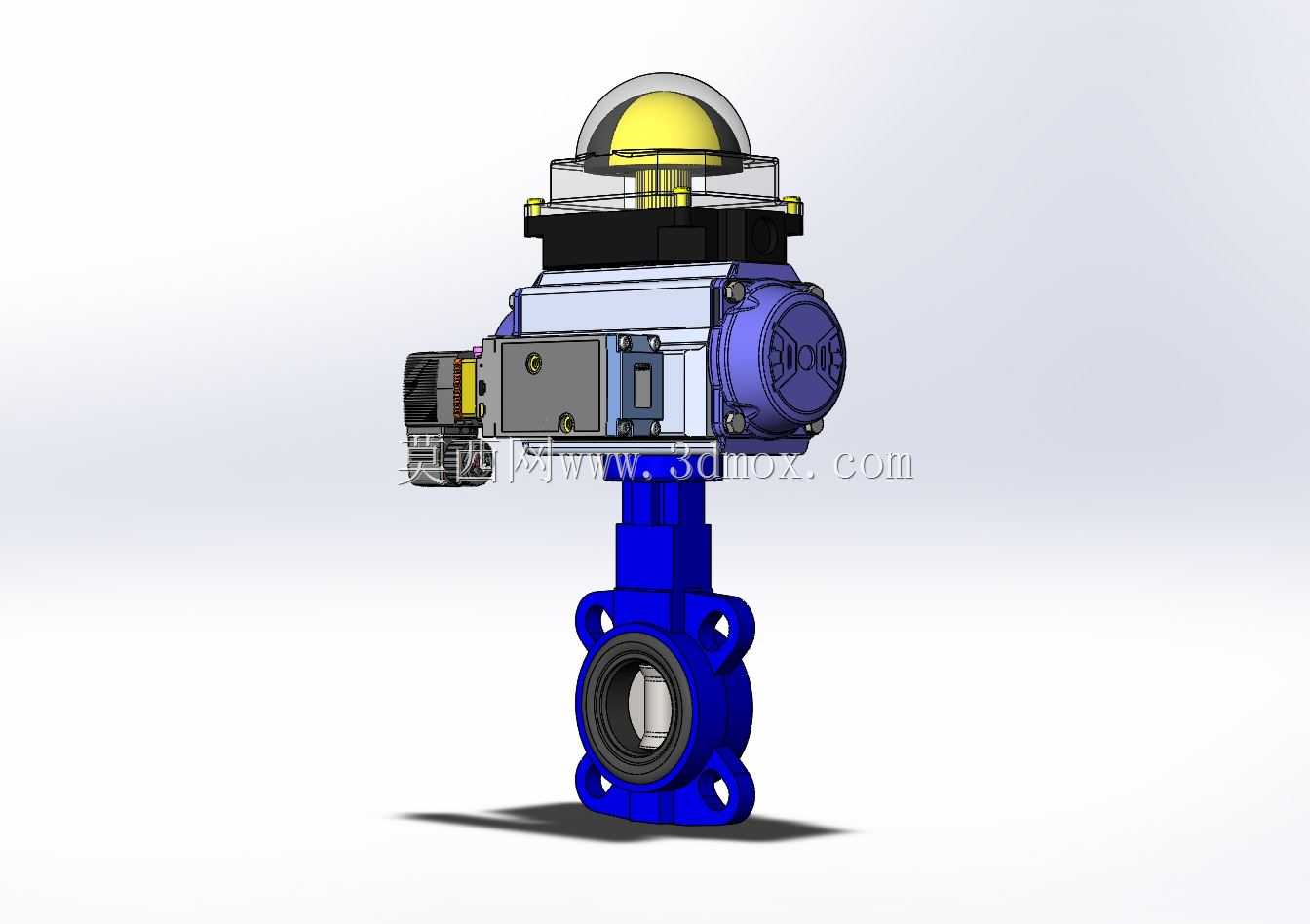

带气动执行机构与开关箱的DN50蝶阀结构

这款蝶阀主要面向中小口径工业流体管路的通断控制场景，常见于水处理、轻工制程、化工辅助管路、洁净流体输送等工况，用来完成管路介质的截断或切换操作，适配公称通径50mm的管路安装需求，连接形式为对夹式法兰连接，安装时可直接夹持在两片配对法兰之间，无需额外的法兰对接结构，能有效节省管路安装的轴向空间，适配常规DIN标准DN50法兰的安装孔位，安装边界紧凑，适合空间局促的管路段布设。产品上部集成了气动执行机构与阀位开关箱，气动执行机构采用活塞式气动驱动结构，依靠压缩空气作为动力源，可实现阀门的快速启闭动作，相比手动蝶阀，能适配远程自动化控制的管路系统需求，无需人工近距离操作，可用于有自动化控制要求的流体输送系统中。顶部的开关箱为阀位反馈部件，可实时反馈阀门的全开、全关位置状态，将阀位信号传递至中控系统，方便运维人员远程掌握阀门工作状态，避免出现阀位误判导致的管路故障。阀体部分采用对夹式蝶阀的经典结构，阀板为中线型结构，密封面贴合紧密，流通阻力小，介质流经阀体时的压损较低，适合水、压缩空气、弱腐蚀性流体等多种介质的输送控制。设计过程中充分考虑了执行机构与阀体的连接同轴度，执行机构输出轴与阀杆采用直连式结构，减少了传动环节的间隙，提升了阀门启闭的动作精度，避免长期动作出现阀位偏移的问题。执行机构侧部预留了电磁阀、限位附件的安装接口，可根据实际工况需求加装先导电磁阀、定位器等附件，适配开关量控制或者调节型控制的不同需求，气接口采用常规管螺纹规格，可直接对接现场的压缩空气管路，无需额外定制转换接头。开关箱采用透明防护上盖，可直接目视观察阀位指示状态，即使在现场巡检时，也能快速判断阀门的当前启闭位置，兼顾远程信号反馈与现场目视确认的双重需求。阀体的连接耳孔位置做了加厚处理，保证法兰螺栓锁紧时阀体不会出现变形，避免长期使用后出现密封渗漏的问题，阀杆与阀体之间设置了多级密封结构，可防止管路介质顺着阀杆向外渗漏，提升阀门运行的可靠性。整体结构布局紧凑，执行机构、开关箱与阀体集成度高，没有多余的外凸结构，安装后占用的管路周边空间小，适合在密集排布的管排中安装使用，日常维护时可直接拆卸执行机构与阀体的连接螺栓，单独更换密封件或者执行部件，无需将整个阀体从管路中拆下，降低了后期运维的工作量与成本。
