16位集成式气动通阀组结构设计

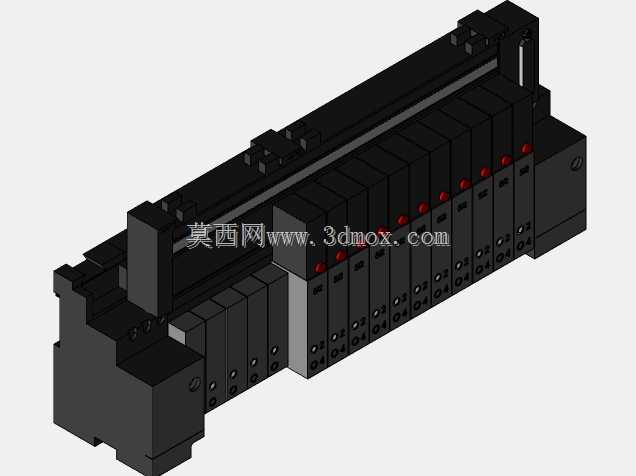

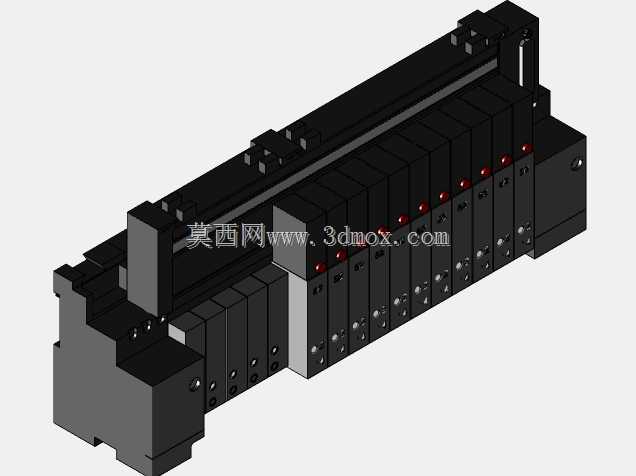

在自动化生产线的气动控制回路搭建场景中，这类多工位集成阀组是气路系统的核心控制单元，主要负责将多路气动执行元件的控制气路进行集中整合，替代传统分散式单阀安装的布局模式，大幅压缩气路控制单元的安装空间，同时减少管路接头的使用数量，降低气路系统的泄漏风险。从实际应用来看，这类阀组常配套在多工位装配设备、分拣流水线、包装机械的气动控制系统中，单组阀组可同时对16路气动执行元件进行独立通断控制，适配气缸、气动夹爪、真空吸盘等多种常见气动执行部件的控制需求。

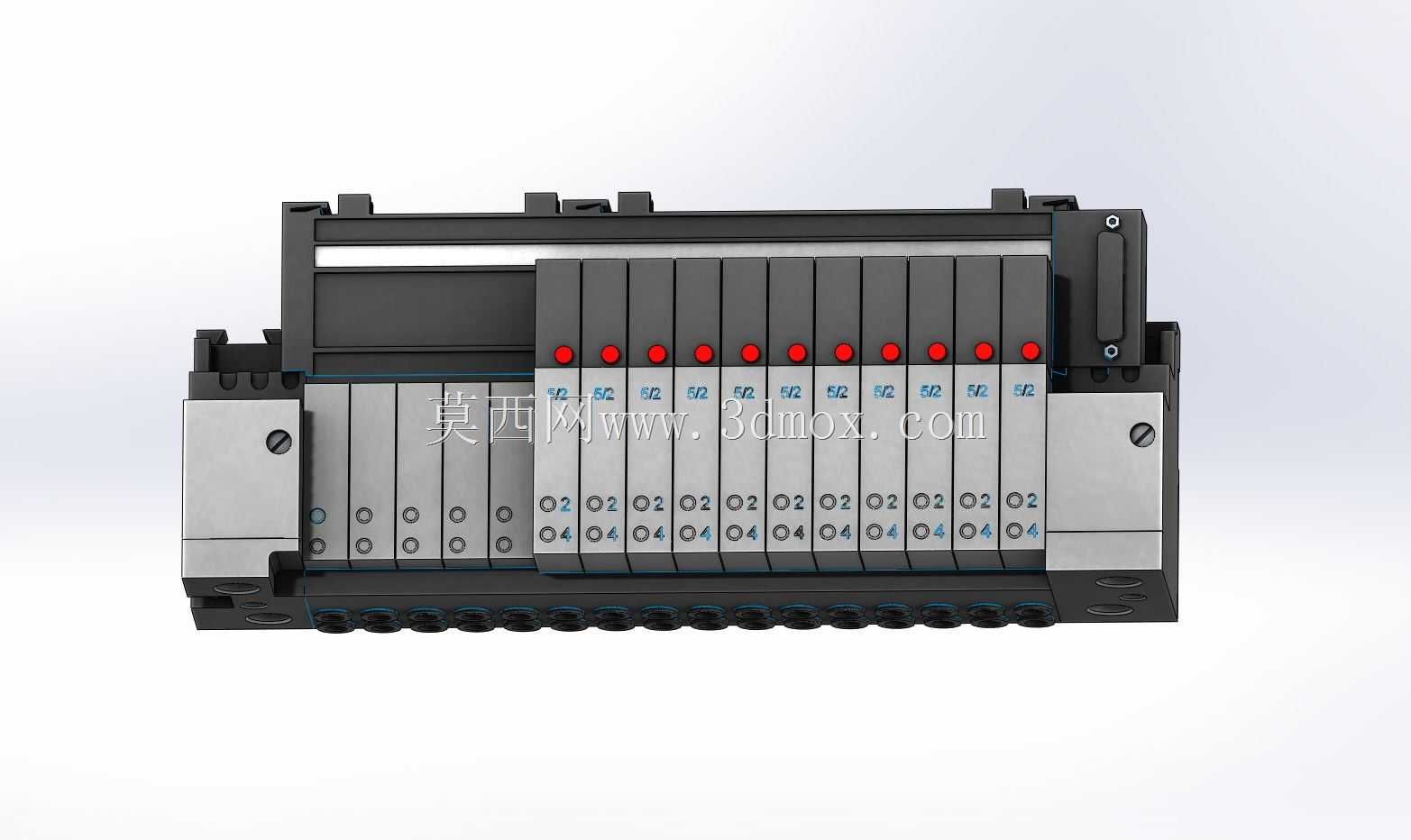

设计层面采用了模块化集成思路，单工位阀片宽度控制在16.5毫米，单组16位阀组整体横向尺寸紧凑，可直接安装在设备侧方的阀组安装板上，无需预留过多分散安装空间。阀组预留了多端口电控连接接口，可直接对接设备的PLC控制输出端，无需额外转接端子排，接线作业效率相比分散阀组提升60%以上。气路接口采用R/G3/8螺纹端口，可直接对接常规气动软管快插接头，同时预留A/B插头连接位，适配不同品牌的阀组控制信号接线标准，外管接口的直径尺寸匹配常规工业气动系统的主供气路管径，供气流量可满足16个工位同时动作的气量需求，不会出现多工位同时动作时气压不足导致的执行元件动作迟缓问题。

阀组的防护等级达到IP54，可适配车间内多粉尘、存在少量切削液飞溅的常规工业作业环境，阀片上集成的状态指示灯可直接显示对应工位的阀片工作状态，设备运维人员可直接通过指示灯快速判断阀片是否正常得电动作，大幅缩短故障排查时间。设计过程中预留了1个未使用的空位，可根据后续设备改造需求额外加装阀片，扩展控制工位数量，无需整体更换阀组基座，降低设备后续改造成本。安装边界方面，阀组基座底部预留了标准安装孔位，可直接通过螺栓固定在设备的安装型材上，阀组两侧预留了供气口与排气口的安装空间，外接管路时不会与相邻工位的阀片产生干涉，整体布局充分考虑了现场安装与后期运维的操作空间需求，阀片采用可插拔式结构，单个阀片出现故障时可直接拔出更换，无需拆解整个阀组的气路与接线，大幅降低运维停机时间。
