集成式模块化锅炉房配套机组设计

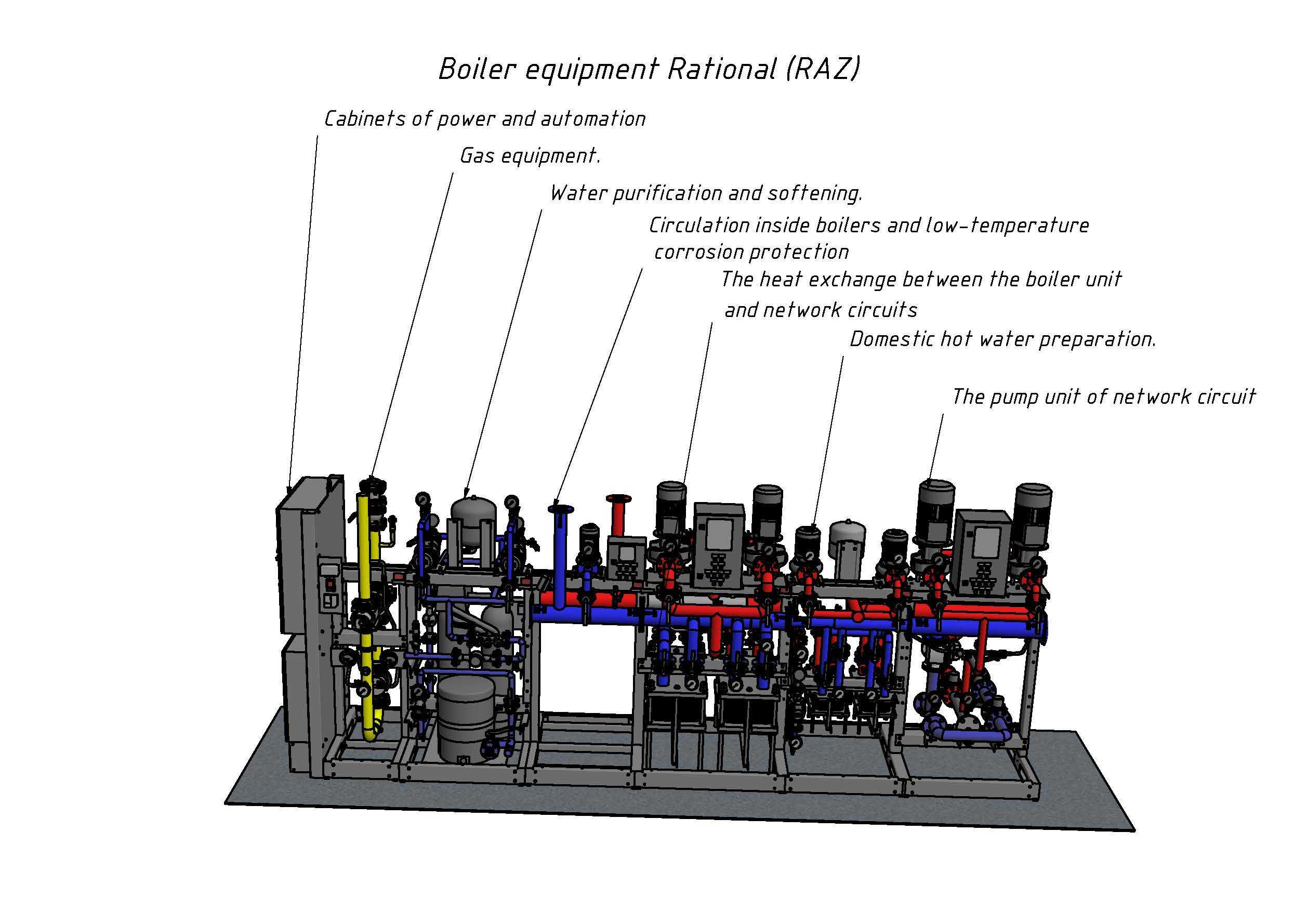

这套模块化锅炉配套机组主要面向商用集中供热、中小型工业生产供热、区域生活热水供应场景设计，可独立承担单栋商业建筑、小型工业园区的供热与热水供给任务，也可多组并联扩展容量，适配更大规模的供热网络需求。设备整体采用撬装集成式设计思路，将锅炉房内分散布置的动力控制、水质处理、管路输送、热交换、备用能源切换等功能单元全部整合在统一底座上，无需现场进行复杂的管路焊接与线路排布，仅需对接进出水主管道、供电线路与燃料接口即可投入使用，大幅缩短现场施工周期，降低现场安装的技术门槛与施工误差风险。设备左侧集成完整的动力与自动化控制柜，柜内排布控制回路、信号采集模块与操作显示单元，可通过本地操作面板实现参数设置与状态查看，也支持接入Web端远程监控界面，运维人员无需常驻现场即可实时掌握设备运行压力、温度、流量等核心参数，远程完成运行模式切换、故障预警排查等操作，有效降低日常运维的人力成本。设备内部集成多组功能单元，包含水质净化与软化模块，可对进水进行预处理，降低水中钙镁离子与杂质含量，避免锅炉内部结垢腐蚀，延长核心换热部件使用寿命；设置锅炉内部循环与低温腐蚀防护单元，通过优化循环回路的流量与温度控制，避免锅炉低温段出现结露腐蚀问题，提升设备运行稳定性；配备备用燃油切换模块，当主燃料供应中断时可自动切换至备用燃油供给模式，保障供热连续性，避免突发停热造成的生产停滞或民生影响；集成网络回路热交换模块与生活热水制备单元，可同时满足采暖供热与生活热水的双回路输出需求，不同回路独立控温，适配不同使用场景的温度要求。设备底座采用高强度型钢焊接成型，整体外形规整，所有管路与部件均布置在底座边界范围内，外部无突出的易磕碰部件，运输过程中可直接采用整体吊装，无需拆解部件；安装时仅需预留对应底座尺寸的硬化平整地面，预留侧面操作维护空间即可，无需额外搭建复杂的设备基础，适配既有建筑改造、临时供热站点搭建等多种受限安装场景。管路系统采用分色排布设计，不同介质、不同功能的管路采用差异化配色标识，方便运维人员快速识别回路走向，后期维护检修时可快速定位对应管路，提升故障排查效率；所有阀门、仪表与易损部件均布置在靠近操作通道的一侧，日常维护时无需拆解核心结构即可完成部件更换与参数校准。
