HTD5M型多宽度同步带轮结构设计

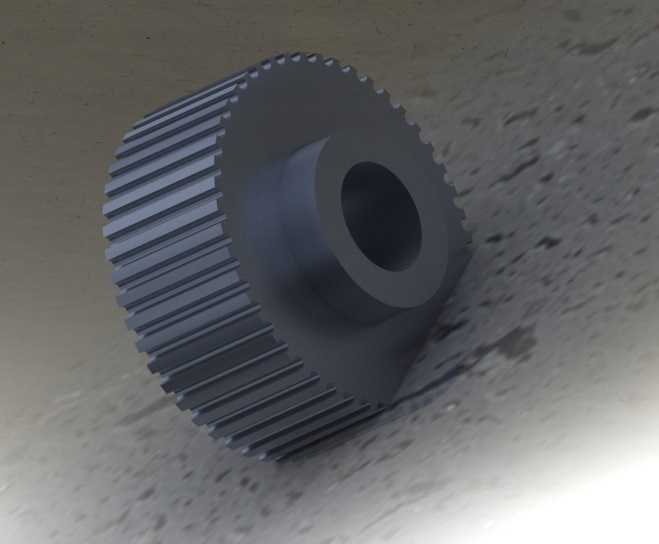

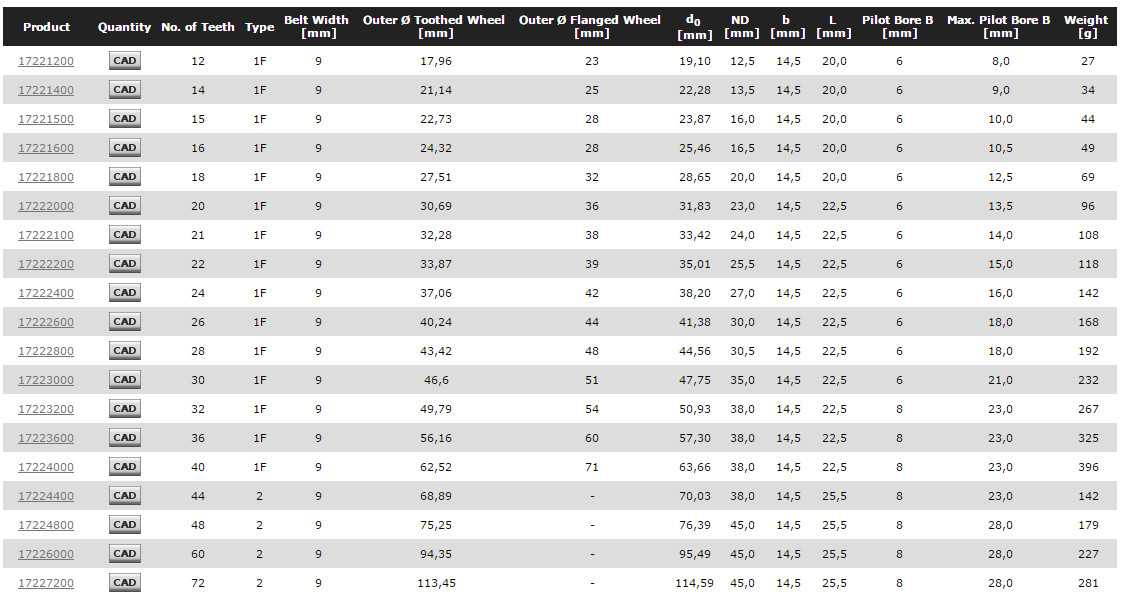

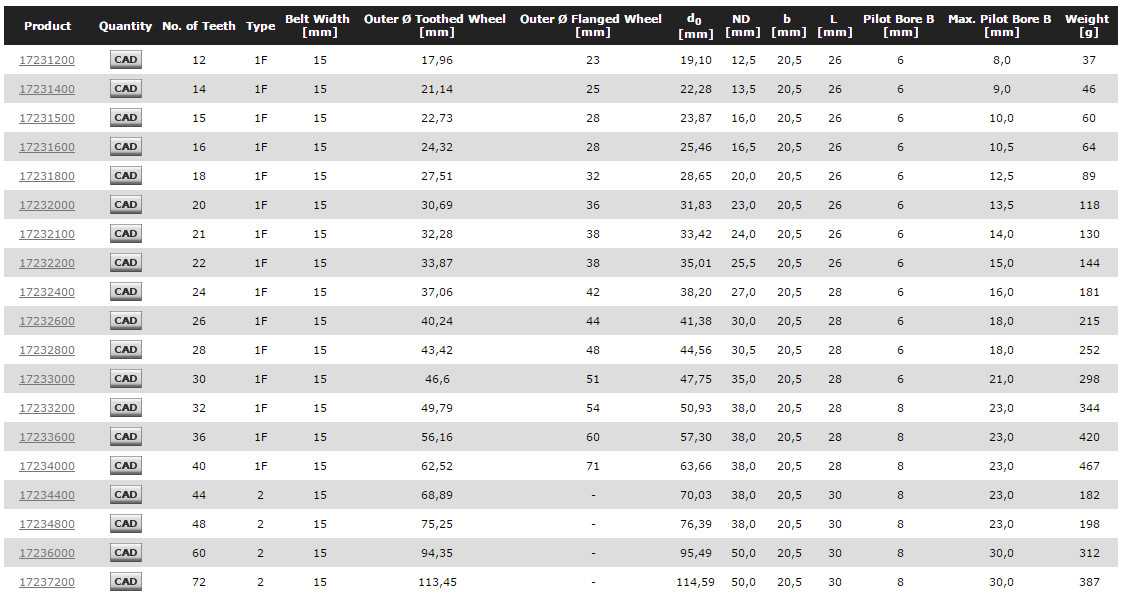

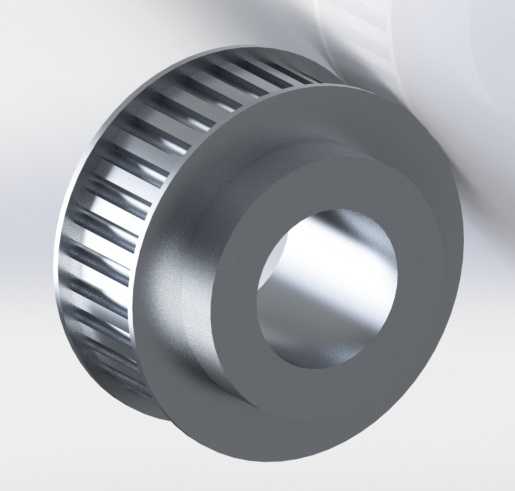

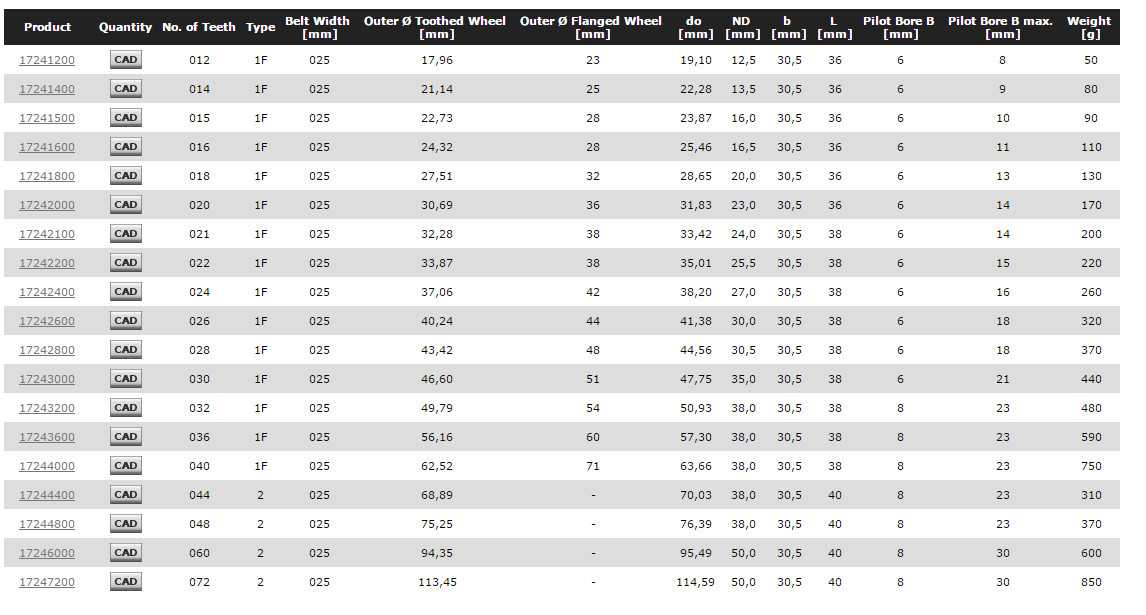

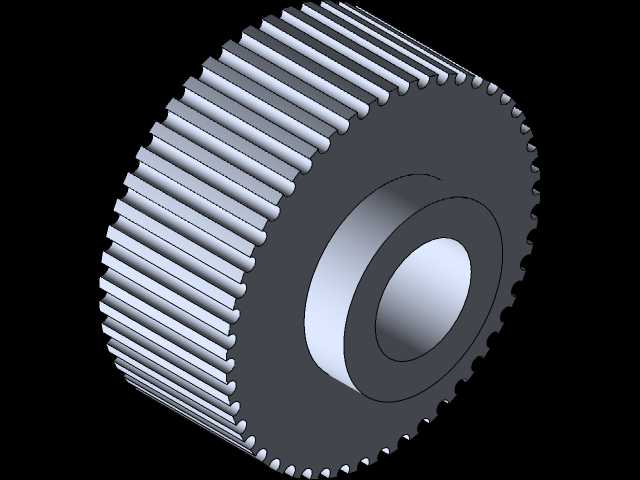

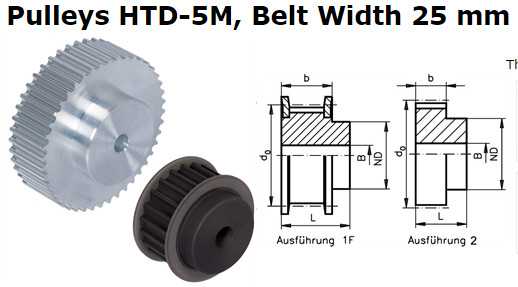

这款HTD5M型同步带轮，是机械传动系统中适配圆弧齿同步带的核心传动部件，广泛应用于自动化生产线输送机构、小型精密设备动力传输、轻工包装机械传动单元、电子制造设备进给系统等对传动同步性有较高要求的场景，能够在高速运转工况下实现无滑差的动力传递，保障设备各动作单元的节拍匹配精度。从实际使用需求出发，该带轮针对不同负载的传动场景做了多规格适配设计，共设置9mm、15mm、25mm三种齿宽规格，可分别对应轻载小扭矩传动、中载常规动力传输、重载高扭矩输出三类不同工况，使用者可根据实际传动负载、配套皮带宽度灵活选用对应规格，无需额外调整安装轴系的基础定位尺寸，大幅降低设备改型的设计与加工成本。带轮本体采用铝合金材质加工，在保证结构强度满足额定扭矩传递要求的前提下，有效降低了带轮自身的转动惯量，减少高速运转时的动平衡负载，同时铝合金材质自带的耐腐蚀特性，也能适应多尘、轻度潮湿的常规工业车间使用环境，延长部件的实际使用寿命。设计过程中严格遵循HTD5M齿型的标准齿形参数，齿廓采用圆弧过渡结构，相比传统梯形齿同步带轮，能有效降低齿面啮合时的应力集中，减少带齿与轮齿的磨损，提升传动过程的平稳性，降低运转噪音。带轮中心设置标准通孔安装结构，可适配不同直径的传动主轴，轮毂部分做了加厚处理，保障带轮与轴配合时的接触面积，避免长期运转出现键槽松动、带轮偏移的问题。带轮的安装边界做了统一化设计，三种齿宽规格的带轮外径、轮毂外径、安装孔位基准保持一致，仅齿宽维度做尺寸调整，在设备设计阶段可预留统一的安装空间，后续根据实际负载需求更换对应齿宽的带轮即可，无需重新调整轴系间距、张紧机构位置，有效提升了设备的模块化适配能力。同时设计时预留了参数配置调整空间，使用者可根据自身设备的实际安装需求，对安装孔直径、键槽尺寸、轮毂突出长度等参数做针对性修改，匹配不同的轴系设计要求，无需从零开始建模，大幅缩短非标设备的传动部件设计周期。在实际装配场景中，该带轮可配合对应宽度的5M圆弧齿同步带使用，搭配张紧轮调整皮带张紧力后，可实现中心距在一定范围内灵活调整的动力传输，适用于不同安装空间的设备布局需求，无论是水平布置的传动轴系还是垂直布置的升降传动单元，都能保持稳定的传动精度，不会出现打滑、跳齿的问题，保障设备长期稳定运行。
