带弹簧加载闩锁的起重机吊钩三维设计模型

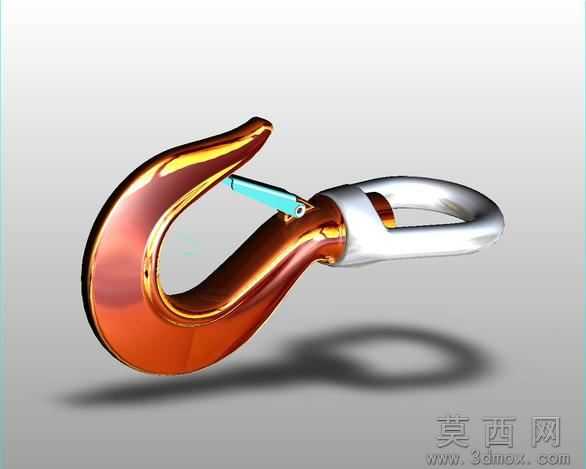

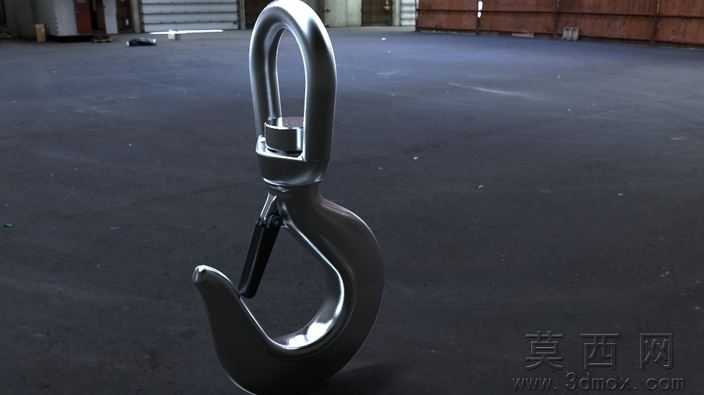

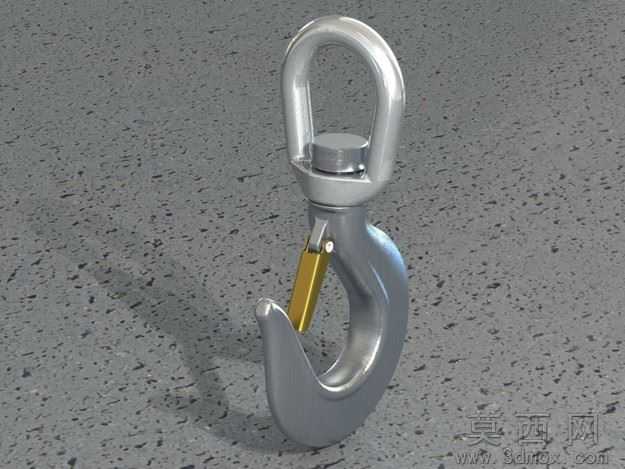

本模型为一般用途起重机配套的带弹簧加载闩锁吊钩，建模阶段以实际起重作业的安全规范为核心依据，首先完成整体结构的参数化草绘：先绘制吊钩钩体的曲率轮廓，按照额定起重量对应的力学截面要求，设定钩身的圆弧半径、危险截面厚度、钩尖开口尺寸等核心参数，再依次构建顶部旋转吊环、连接销轴、弹簧加载闩锁的各个零件特征，通过拉伸、旋转、扫描、放样等基础建模命令完成单个零件的实体构建，过程中对钩体的过渡圆角、销轴的配合间隙、弹簧的安装空间做了精细化处理，避免出现建模干涉问题。参数设计层面，严格匹配通用起重吊钩的行业尺寸标准，顶部吊环的内孔直径适配常规起重机的起重吊具连接尺寸，闩锁的弹簧预紧力参数经过模拟校核，确保吊钩在悬挂重物时闩锁可自动回弹封闭钩口，防止吊索滑脱，同时预留了合理的装配公差，保证各个活动部件可顺畅动作。渲染材质方面，对吊钩主体金属部件赋予了哑光合金钢材质，调整金属粗糙度、反射率参数还原锻造吊钩的真实金属质感，对弹簧闩锁的锁舌部分做了黄铜色金属材质区分，场景搭配带颗粒质感的水泥地面环境，添加柔和的环境光与定向光源，投射出自然的接触阴影，清晰呈现吊钩的整体结构与细节特征。结构原理上，该吊钩采用顶部旋转吊环结构，可在起吊过程中随重物自由旋转避免吊索扭结，核心的弹簧加载闩锁为安全防护结构，无外力作用时弹簧推动锁舌弹出封闭钩口，挂取吊索时只需按压锁舌压缩弹簧即可打开钩口，松开后锁舌自动复位，可有效避免作业过程中吊索从钩口脱出引发安全事故，钩体的曲线轮廓经过力学优化，可均匀分散起吊时的载荷应力，降低应力集中带来的断裂风险。软件兼容层面，模型提供STEP、IGES通用三维格式，可兼容SolidWorks、UG、Pro/E、ZW3D等主流三维设计软件，同时附带模型渲染效果图与对应源文件，不同软件平台的用户均可直接打开编辑、修改参数，无需额外进行格式转换，也可直接导入仿真软件做力学分析、运动模拟。研发教学应用层面，该模型可作为起重机械设计的参考案例，用于起重吊具的结构优化、安全性能验证，也可作为机械专业教学的演示素材，帮助学习者理解起重吊钩的安全结构设计、弹簧复位机构的工作原理，还可用于起重作业安全培训的可视化演示，直观展示吊钩防脱结构的作用逻辑，也能为起重设备生产企业的产品改型提供三维参考基础。
