小型减速步进电机28BYJ-48结构设计

这款小型减速步进电机是面向低功耗小扭矩传动场景开发的执行元件，日常广泛应用在智能家电风向调节、办公设备送纸机构、小型云台转动控制、智能门锁锁舌驱动、教学实验平台传动模组这类对安装空间要求严苛、负载扭矩需求不大、需要精准角度控制的场景中，能够在脉冲信号驱动下实现固定步距角的转动输出，配合对应的驱动电路可完成精准的位置控制与低速转动输出，无需额外加装复杂的位置反馈元件即可实现开环状态下的定位控制，大幅降低小型自动化装置的搭建成本。

从产品功能特性来看，该款电机集成了多级齿轮减速结构，将电机转子输出的高转速低扭矩动力经过齿轮组减速后，从输出轴传递到负载端，在不额外增加电机主体外径的前提下大幅提升输出扭矩，能够直接驱动小功率负载完成转动动作，避免了用户额外搭配减速模组的麻烦；电机采用5V直流供电逻辑，可直接兼容常见的单片机控制板、嵌入式开发板的供电电平，无需额外设计电平转换电路，适配ULN2003这类常见的驱动芯片即可完成转动方向、转动步数、转动速度的控制，接线逻辑简单，调试门槛极低，非常适合入门级自动化项目、小型消费类电子产品使用。

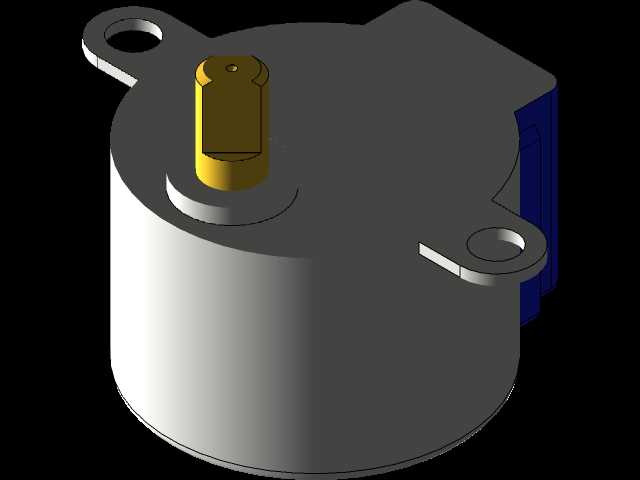

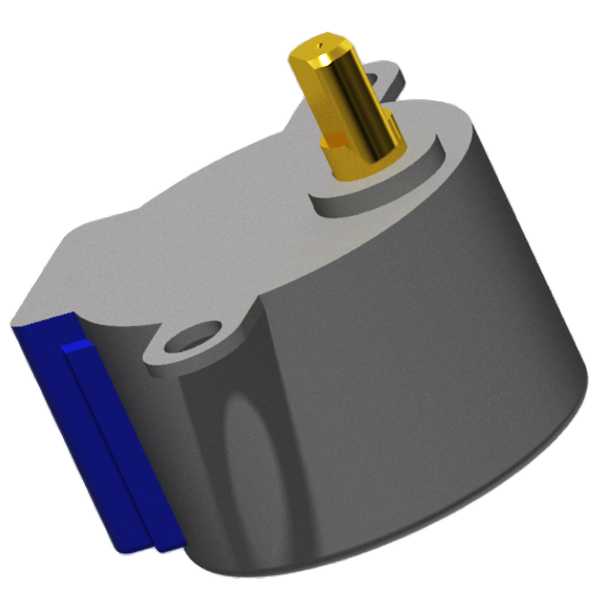

在设计思路上，这款电机采用了扁平式的圆柱主体结构，将定子线圈、转子磁钢、多级减速齿轮组全部集成在圆柱形的外壳内部，最大限度压缩轴向与径向的安装尺寸，外壳侧边预留了带安装孔的固定凸耳，用户可直接通过螺丝穿过凸耳的安装孔将电机固定在安装基板上，无需额外设计定制固定支架；输出轴采用单扁位的D型轴结构，能够与带D型孔的传动轮、摇臂等配件直接配合，避免传动过程中出现轴与配件打滑空转的问题，尾部预留标准化的接线插座，可直接插接对应规格的排线完成电路连接，减少接线的工作量。

从安装边界来看，电机主体外径控制在28mm级别，整体轴向厚度不到20mm，输出轴伸出长度、凸耳安装孔的孔位间距都遵循行业通用的28BYJ系列步进电机的安装规范，可直接替换同规格的同类型产品，无需修改原有设备的安装结构；安装时需要注意预留接线侧的排线弯折空间，避免排线被外壳挤压破损，输出轴搭配配件时需要注意轴向负载不能超过设计阈值，避免轴向受力过大导致内部齿轮组错位、轴承受损，日常使用时需注意驱动电压不能超出额定范围，避免线圈过热烧毁，影响电机的正常使用寿命。
