机床配套可回转移动夹紧工作台结构

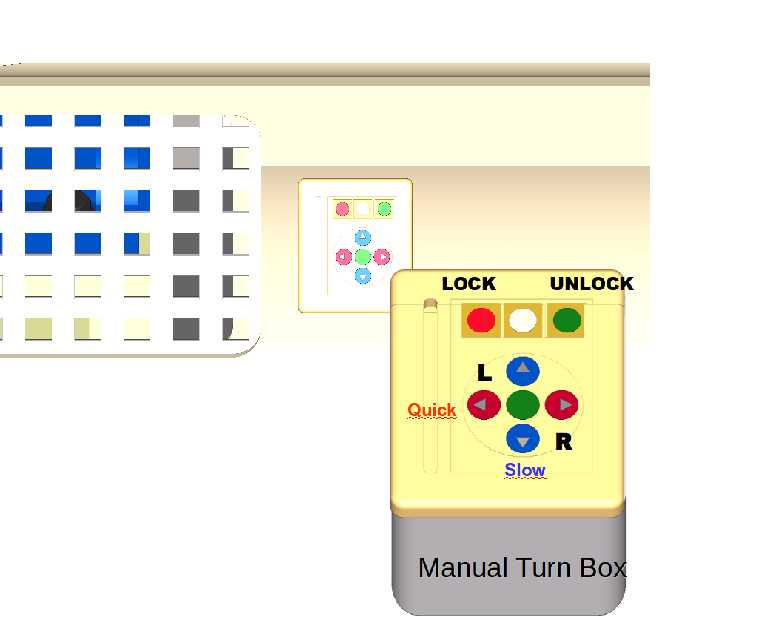

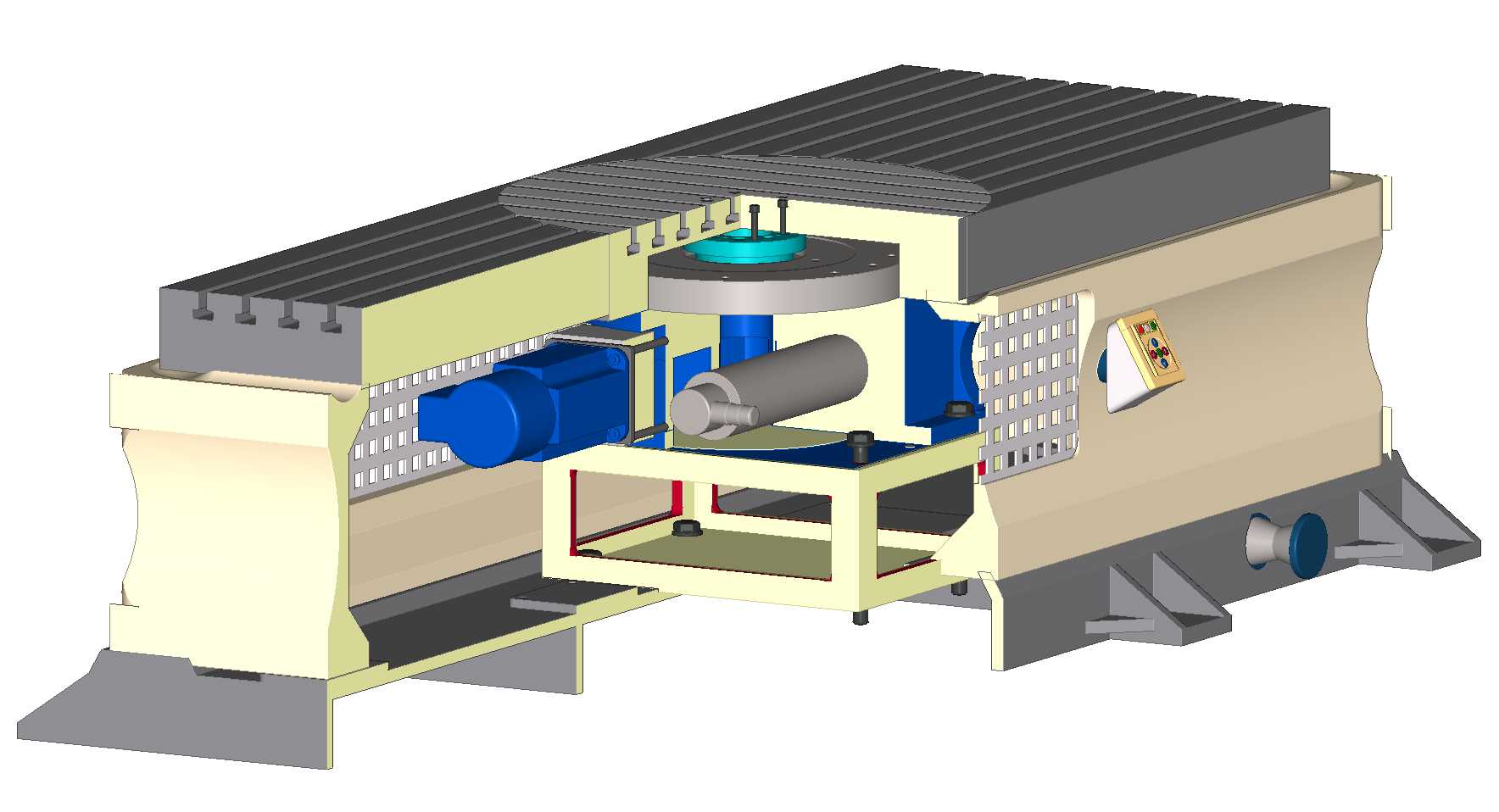

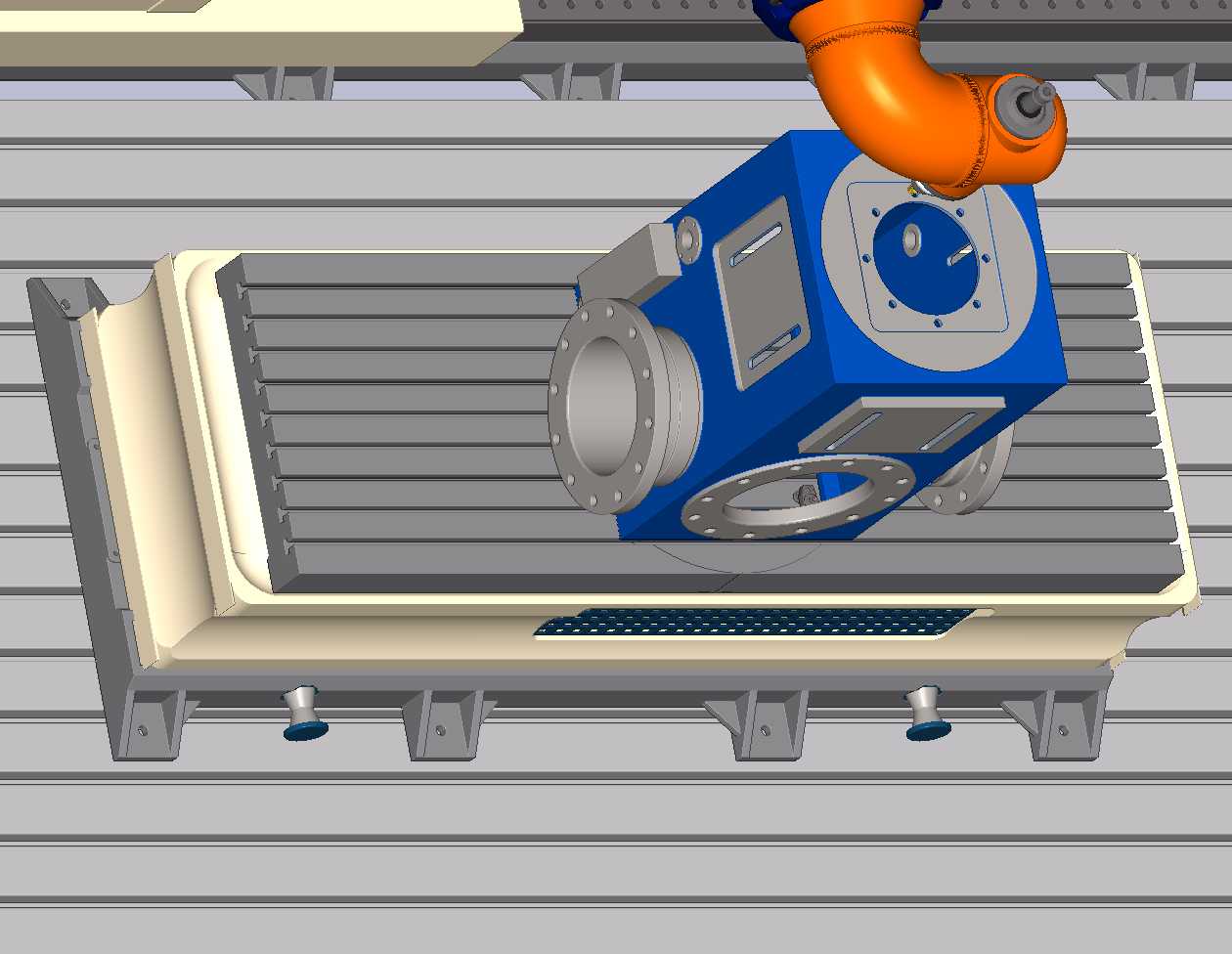

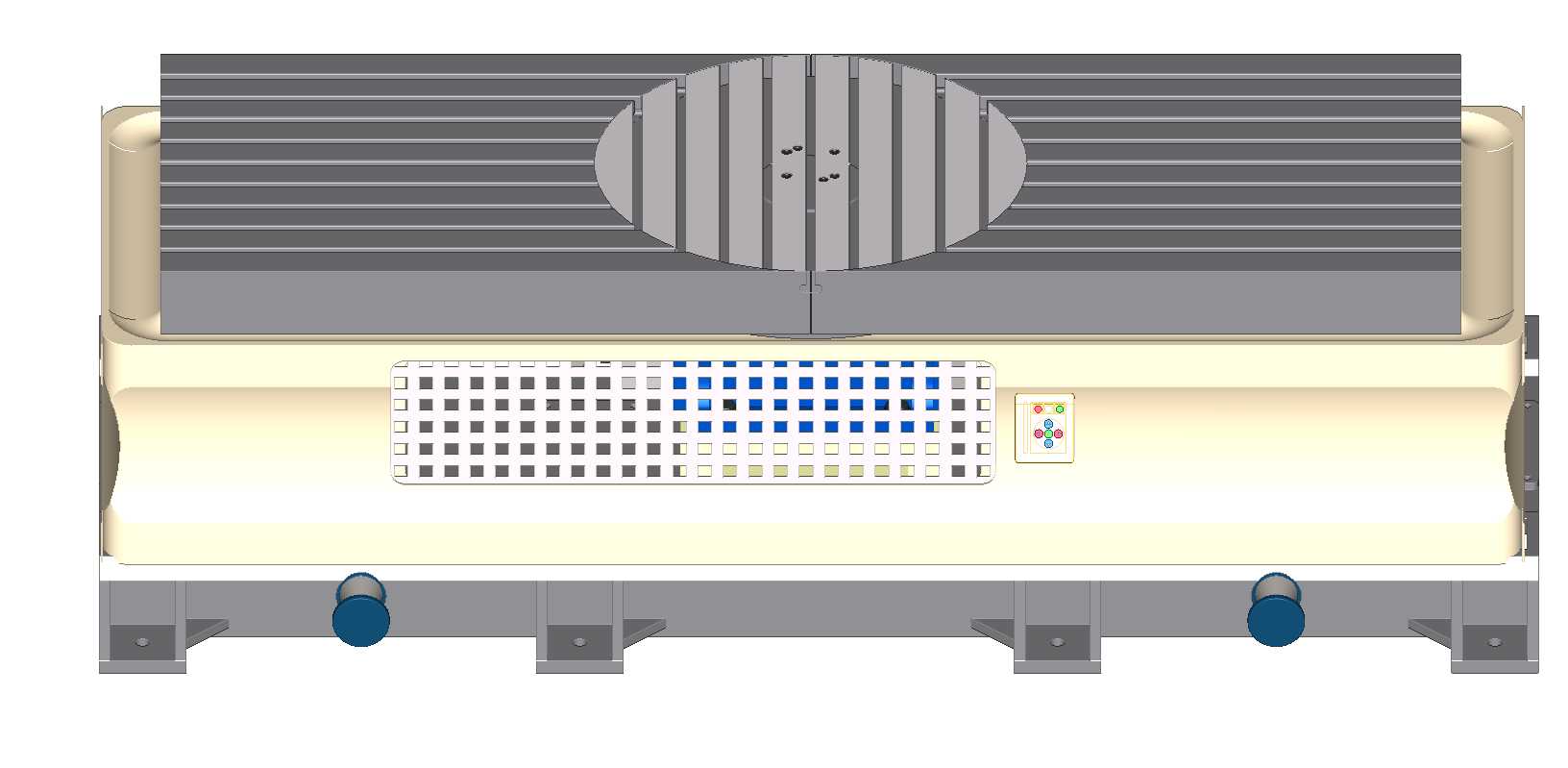

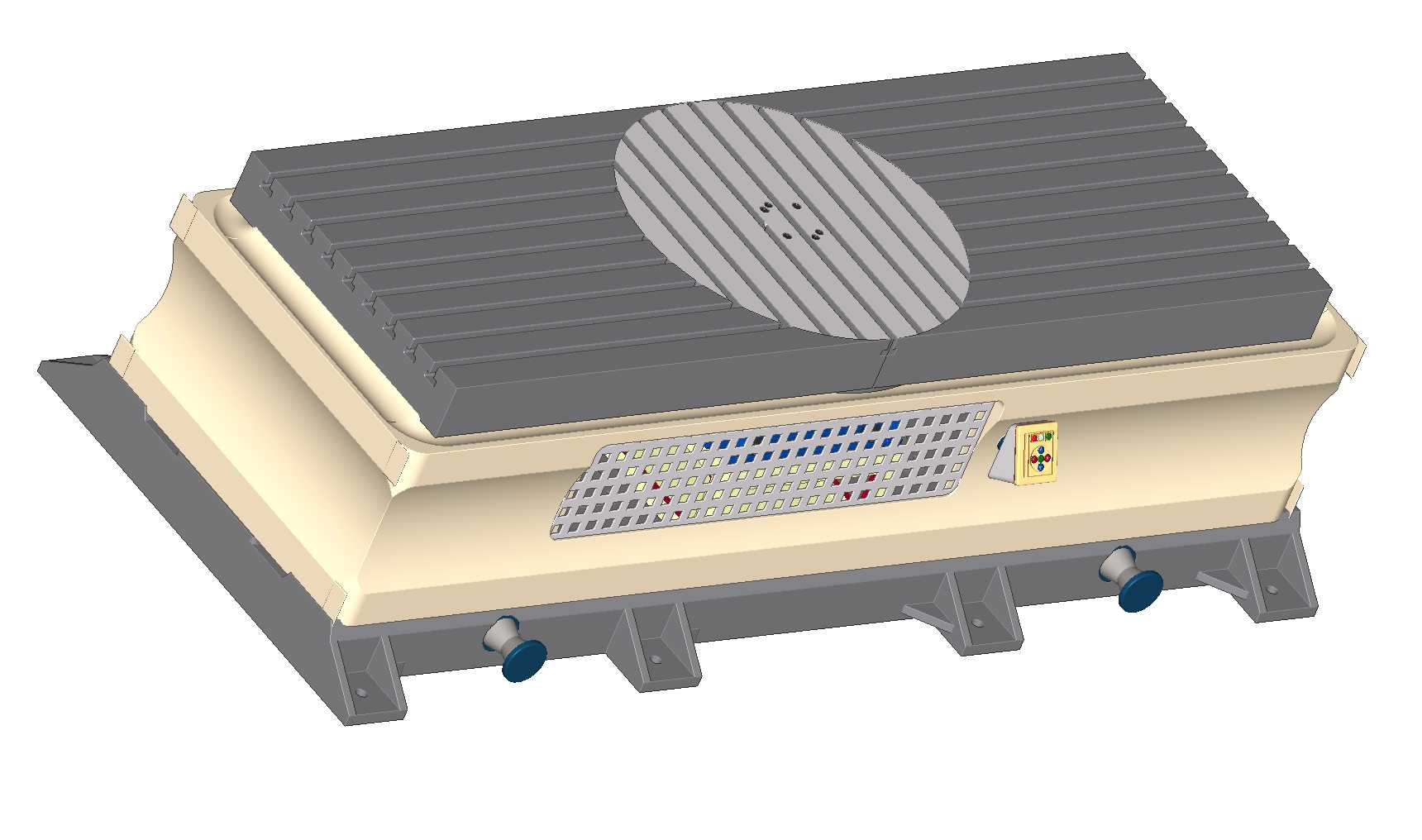

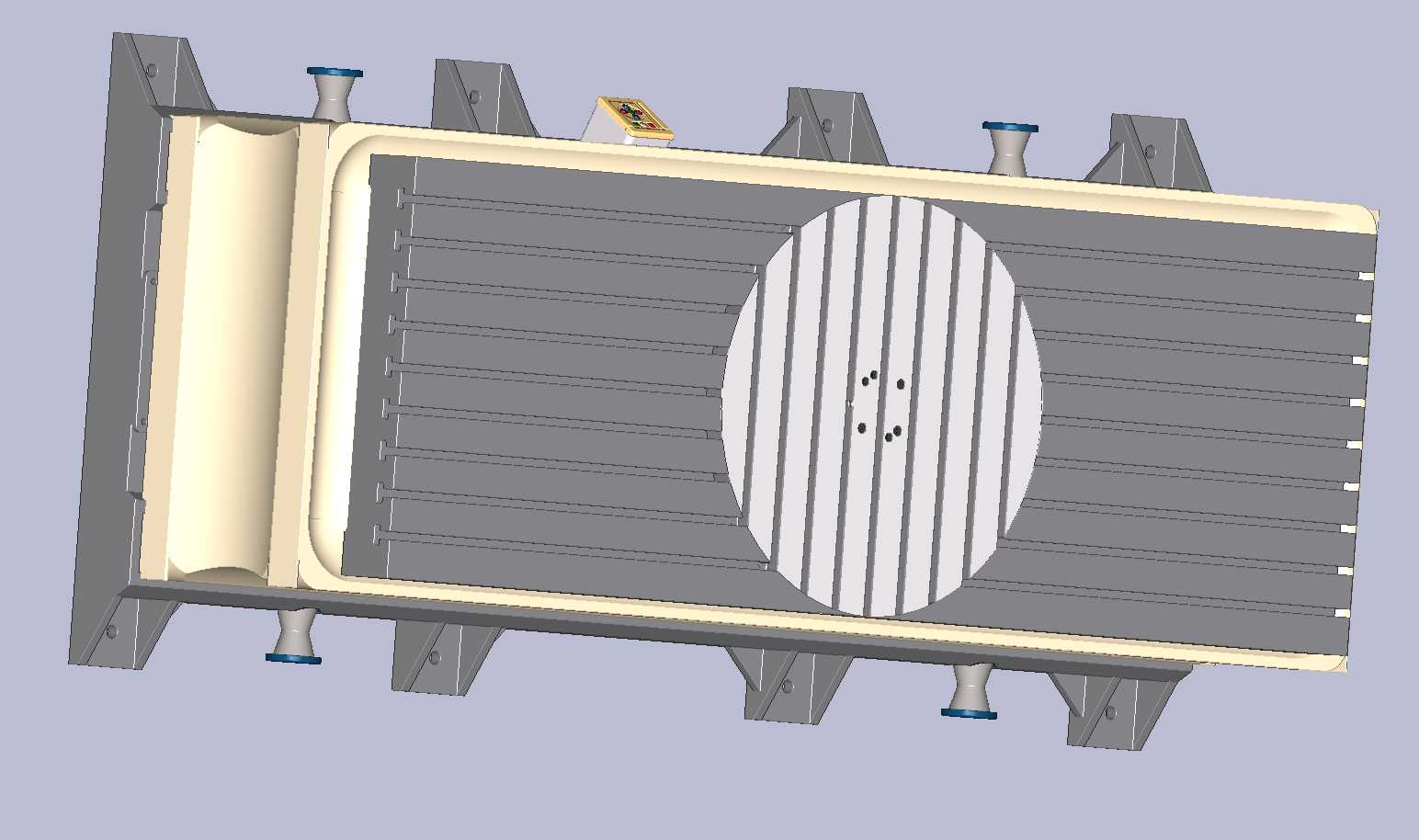

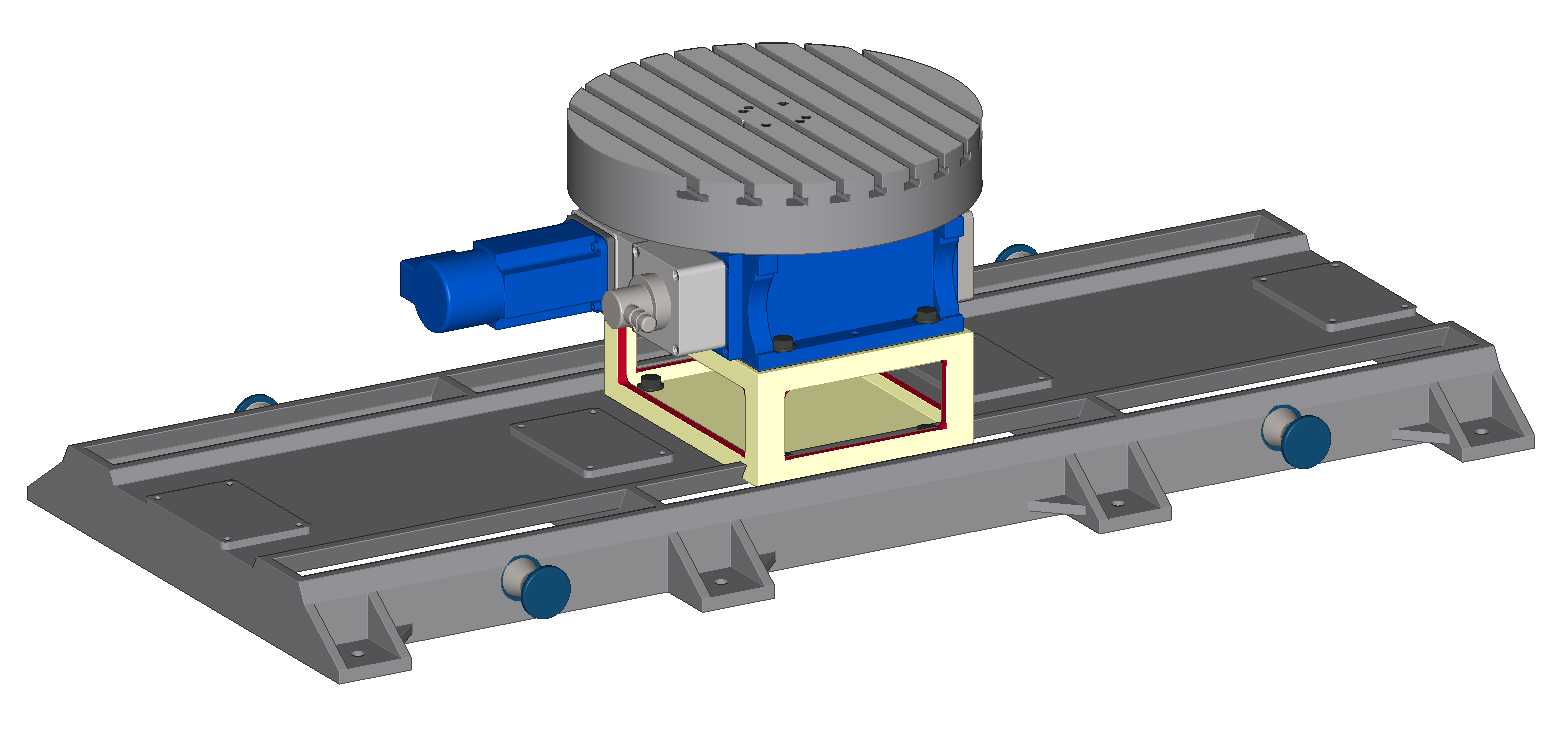

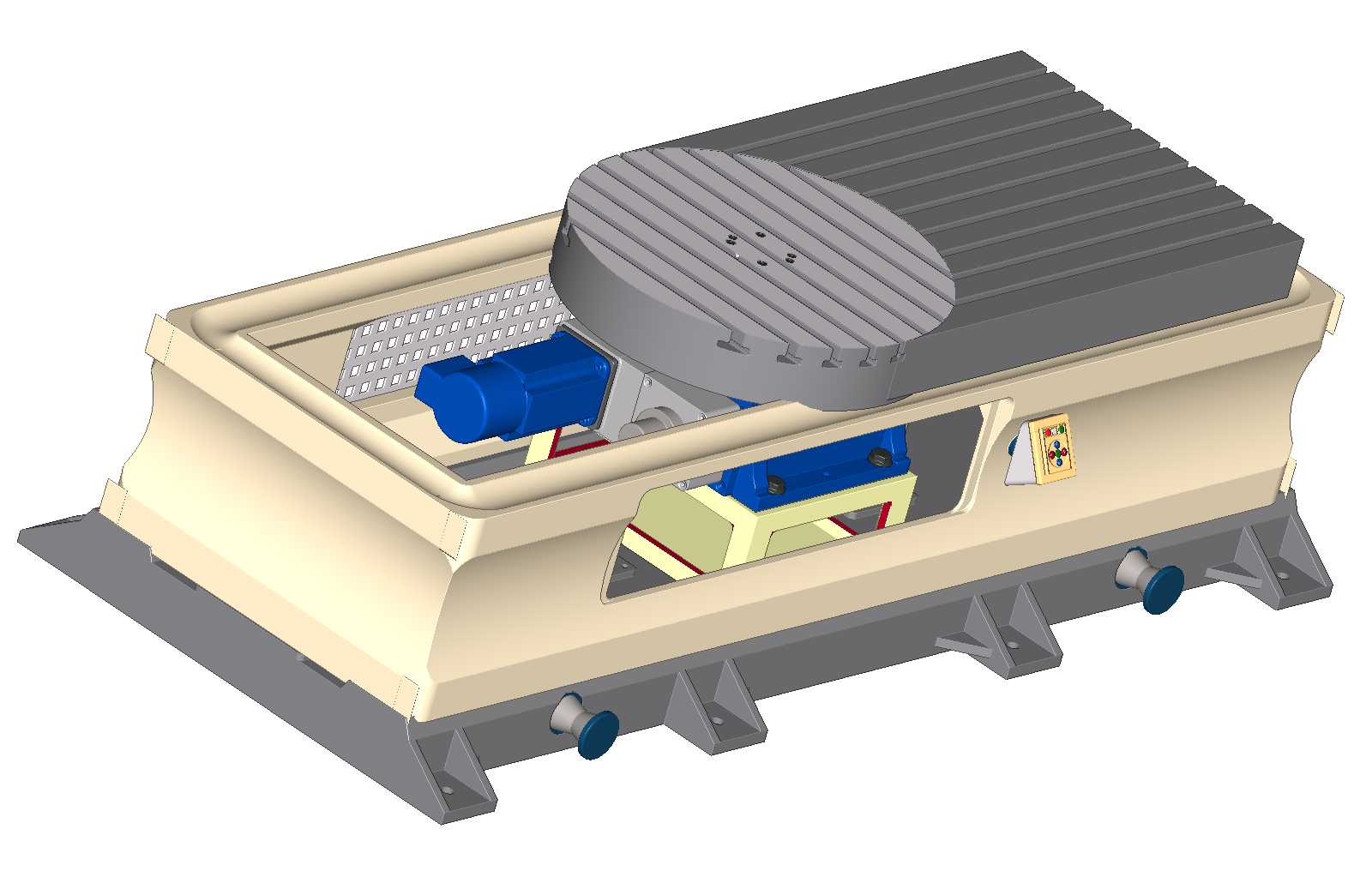

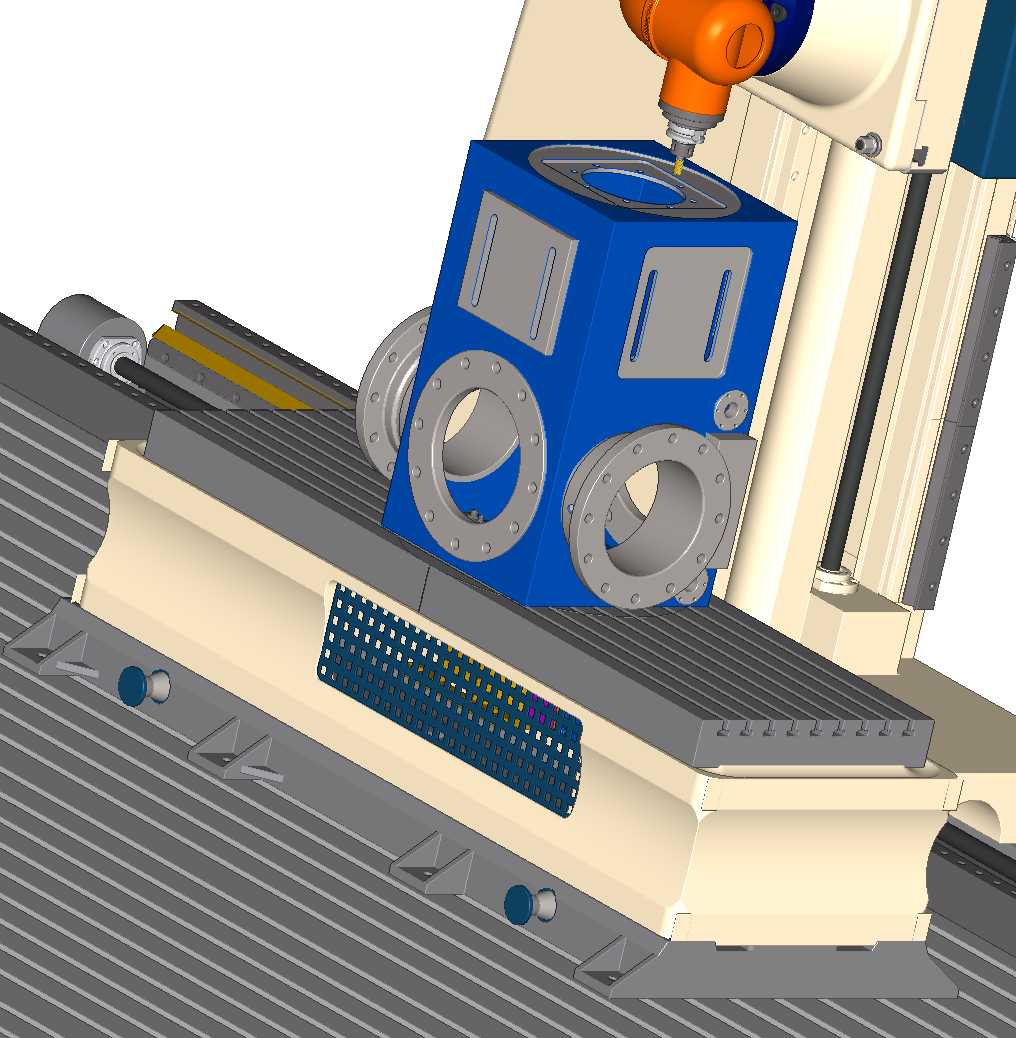

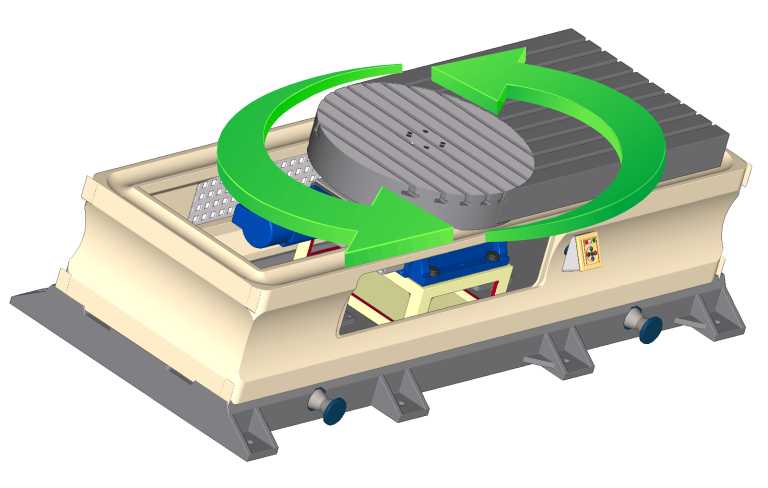

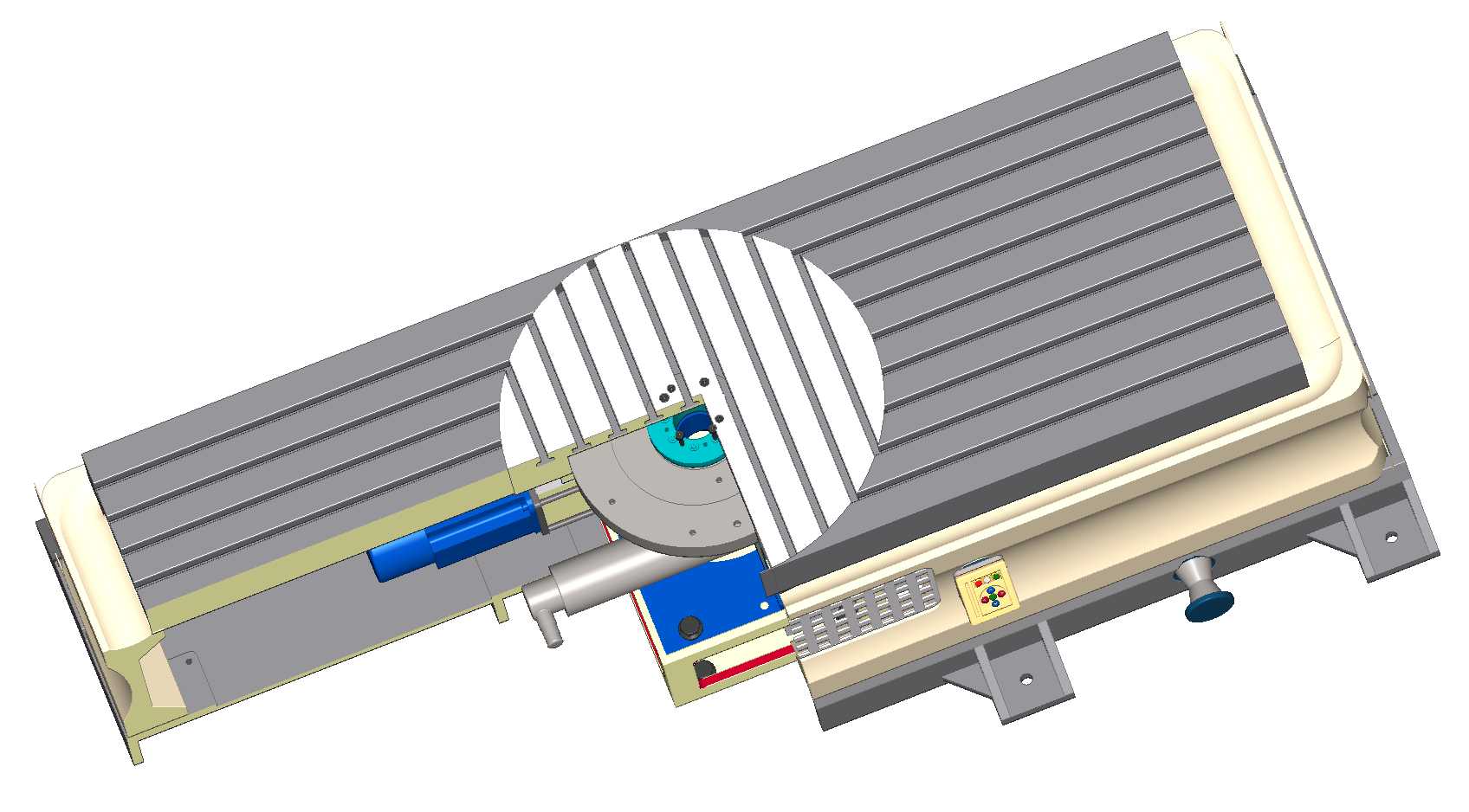

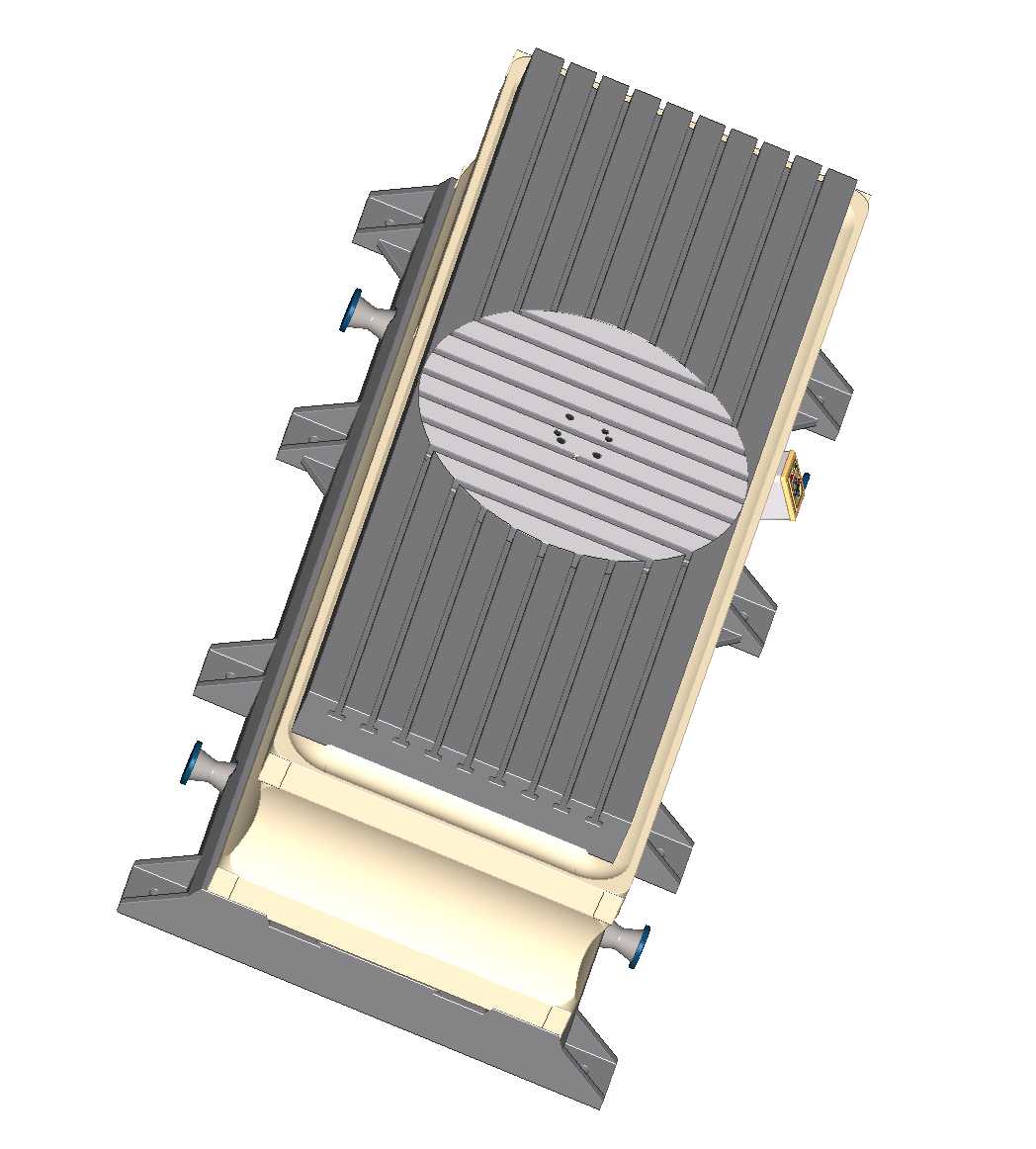

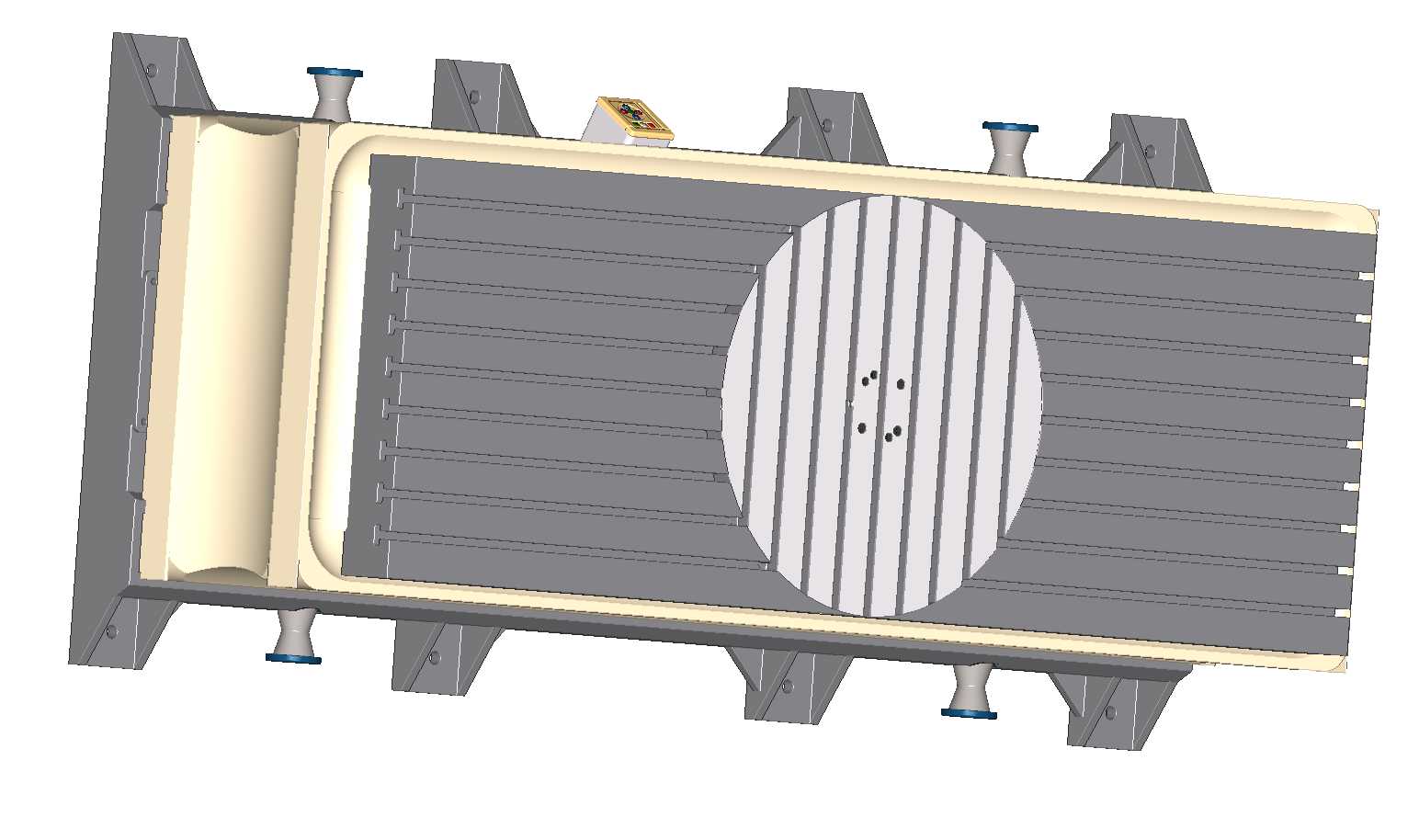

这款移动夹紧台主要适配床身铣床、落地镗铣床等大中型金属切削加工设备，是安装在机床工作行程范围内的配套夹持工装，可直接对接机床原有工作台的T型槽安装基准，无需额外改造机床主体结构即可拓展设备的工件夹持能力，尤其适合多面加工的箱体类、异形结构件的装夹作业，能大幅减少工件重复装夹的找正时间，提升大中型零件的加工效率。在实际生产场景中，当加工需要多面铣削、镗孔的箱体零件时，传统装夹方式需要工人多次松夹、吊装翻转工件，每次翻转后都要重新拉表找正基准，不仅耗时久，多次装夹的累积误差也会影响零件的形位公差精度，这款夹紧台搭配综合回转盘使用，可实现360度范围内每1度的精准分度锁紧，加工过程中只需松开回转锁紧机构，转动工作台至对应加工角度后重新锁紧，即可完成工件不同方位的加工工序，全程无需重新吊装找正工件，能有效降低装夹辅助时间占比，同时保证各加工面之间的位置精度。夹持面的尺寸参数可根据客户实际加工的工件规格做定制化调整，可适配不同轮廓尺寸的箱体类、法兰类、架体类零件，台面上预留的多组T型槽和压紧螺栓安装位，可配合不同规格的压板、螺栓实现异形工件的稳定夹持，移动滑台部分采用贴塑导轨副结构，移动过程阻尼均匀无爬行，可沿床身导轨方向实现指定行程内的位置调整，调整到位后通过多点锁紧机构实现刚性固定，保证加工过程中工作台不会出现位移或振动。设计过程中重点考虑了重载加工的刚性需求，整体台身采用高强度铸铁材质，经时效处理消除内应力，避免长期使用出现变形，回转部分采用高精度圆锥滚子轴承支撑，可承受较大的切削倾覆力矩，保证镗孔、大余量铣削加工时的夹持稳定性，滑台的驱动方式适配机床原有操作逻辑，可配合机床的进给系统实现快速位置调整，也可手动微调实现精准对位。安装边界方面，该夹紧台的底面安装孔位完全匹配对应型号机床的工作台槽距，滑台的移动行程覆盖机床常用加工范围，整体高度控制在机床主轴的最低加工行程以内，不会出现主轴行程不足无法加工的问题，回转部分的外径尺寸预留了足够的操作空间，工人在装夹工件、清理切屑时不会出现干涉，台身两侧设计有排屑斜面，加工产生的切屑和切削液可顺着斜面流入机床的排屑装置，不会在台面上堆积影响装夹精度。
