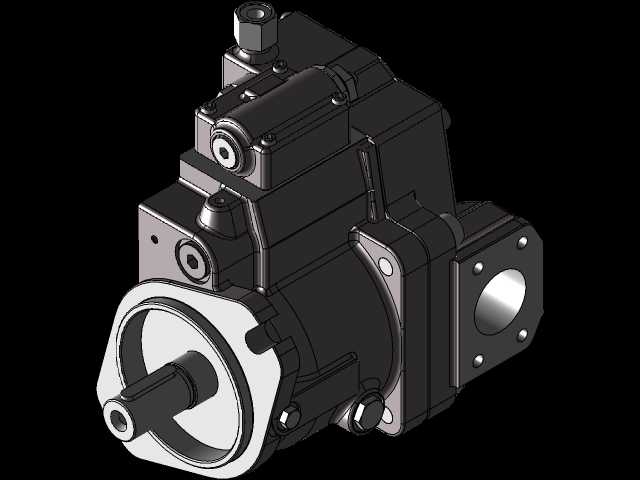

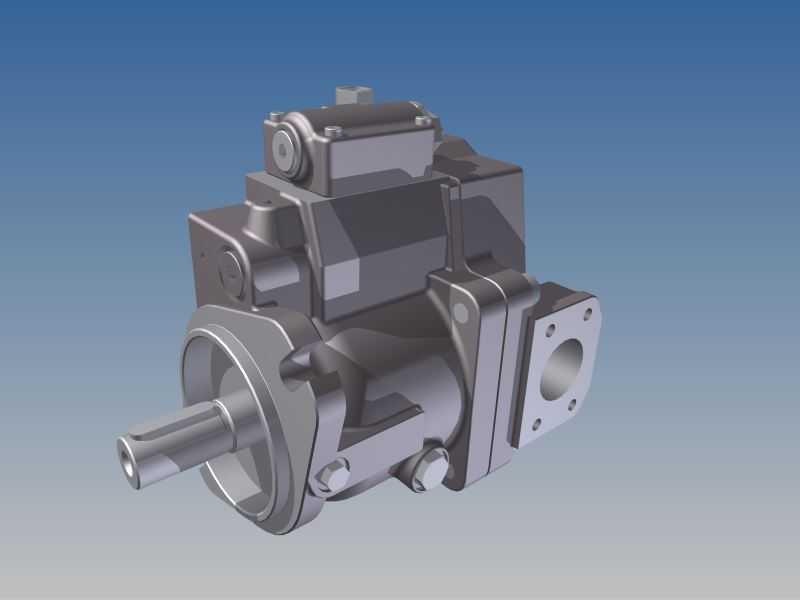

川崎K3VL80轴向柱塞式移动液压泵结构

这款液压泵主要面向移动作业装备的液压动力供给场景，常见于中小型挖掘机、轮式装载机、高空作业平台、重型叉车这类需要持续稳定高压油源的工程机械设备，作为整个液压系统的核心动力元件，负责将发动机输出的机械能转化为液压油的压力能，为动臂举升、铲斗收放、转向助力、行走驱动等所有液压执行机构提供可控的压力油输出。从功能特性来看，该款泵属于斜盘式轴向柱塞变量泵，可根据系统负载需求自动调节输出排量，在空载待机时维持小排量低功耗状态，在大负载作业时自动切换至全排量输出，兼顾作业效率与燃油经济性，内置的压力补偿机构可在系统达到设定压力时自动 cut off 流量输出，避免系统过载溢流产生的无谓发热，可适配中高压连续作业工况，额定工作压力覆盖常规移动液压设备的常用压力区间，能适应户外颠簸、温差变化大、连续高负荷作业的恶劣使用环境。在设计思路上，整体采用集成化紧凑布局，将变量控制机构、补油组件、压力保护阀组高度集成在泵体本体上，省去了大量外接管路与安装支座，既减少了管路泄漏的风险点，也大幅压缩了整体安装占用空间，适配移动设备动力舱紧凑的布置要求；壳体采用高强度铸铁一体铸造成型，进油口采用大通径侧向法兰接口设计，降低进油阻力避免吸空，出油口采用高压法兰连接结构，可承受高频压力脉冲冲击，伸出的驱动轴采用渐开线花键连接结构，可适配不同规格的分动箱或发动机飞轮取力接口，安装法兰采用标准SAE接口尺寸，可直接替换同规格系列的同类型液压泵，无需额外改动安装支架。在安装边界上，整体轴向尺寸控制适配中小马力发动机的侧置取位空间，径向最大轮廓避开了动力舱内常见的管路、线束布置区域，安装孔位采用对称分布设计，可根据舱内布局调整安装角度，进回油接口的朝向预留了足够的管路弯折空间，避免安装后出现管路硬折导致的通流不畅问题，驱动轴的伸出长度适配常规联轴器的安装尺寸，无需额外加装转接套即可完成动力对接，整体重量控制在同排量泵的常规区间，不会对动力舱的支撑结构造成额外负载。
