公制旋转调平支撑脚结构设计

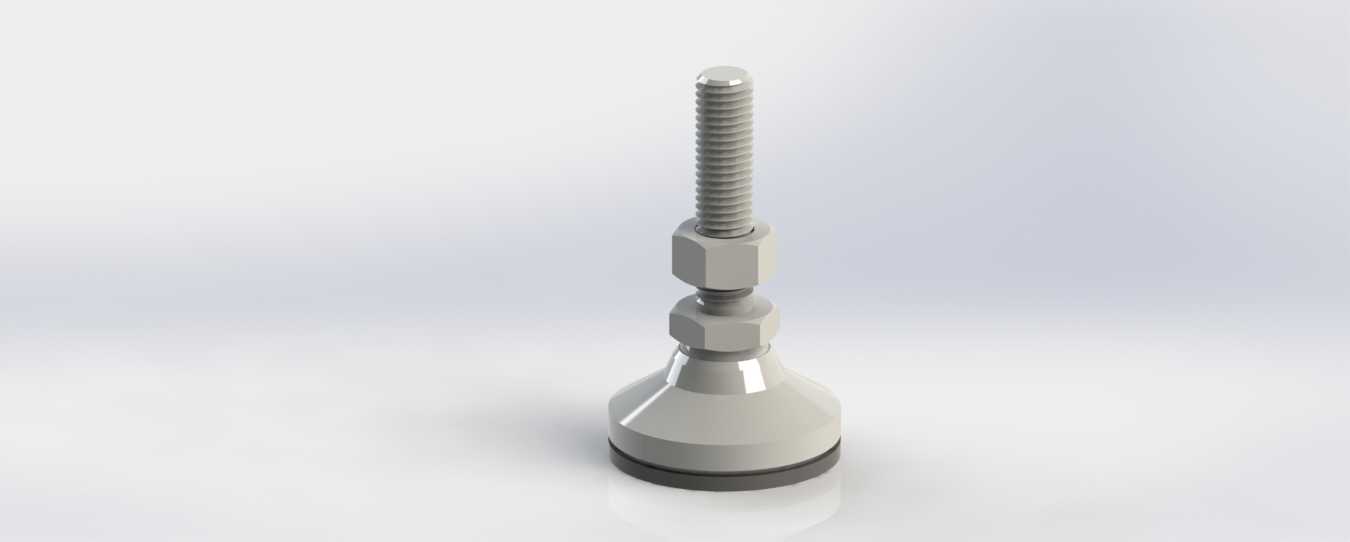

这款公制旋转调平平座是工业设备支撑调平场景中常用的基础五金组件，广泛应用于各类工业生产线机架、自动化设备柜体、检测平台、输送线支架、小型加工设备底座的安装调平环节，能够有效抵消安装地面的不平整误差，保障设备运行时的水平度与稳定性，避免因设备倾斜引发的运行振动、部件磨损加剧、加工检测精度失准等问题。在实际生产场景中，这类调平座常搭配铝型材机架、方钢焊接支架使用，单组可承受数百公斤的静态载荷，多组配合使用时可根据地面起伏单独调节对应支撑点的高度，无需额外垫塞垫片，大幅提升设备现场安装的调试效率。

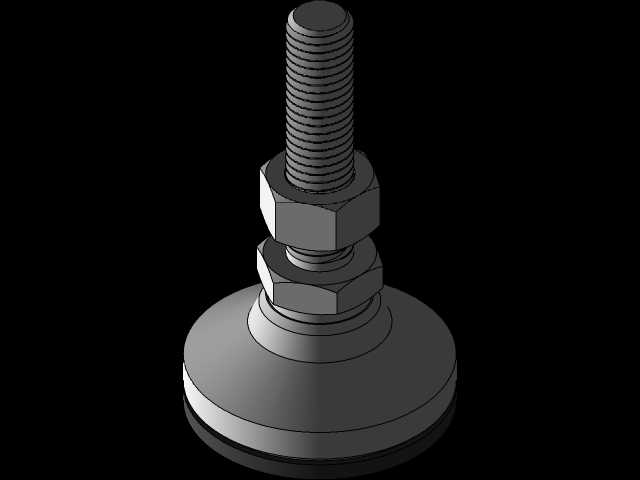

从功能特性来看，该调平座采用螺杆旋转调节的结构逻辑，上部的公制外螺纹螺杆可旋入设备底部的预设螺纹孔，或是通过配套的两个六角螺母实现锁紧固定：调节时转动下部的底座即可带动螺杆升降，待调整到目标高度后，将两个螺母分别向设备底座和调平座方向旋紧锁死，即可避免设备运行过程中因振动导致的螺杆松动、高度偏移问题。底座底部设计有防滑橡胶垫层，既可以增大与地面的摩擦力防止支撑脚滑移，也能起到一定的缓冲减振作用，吸收设备运行时产生的小幅振动，降低振动向地面传递的效率，同时也能避免金属底座直接接触地面划伤地坪漆面。

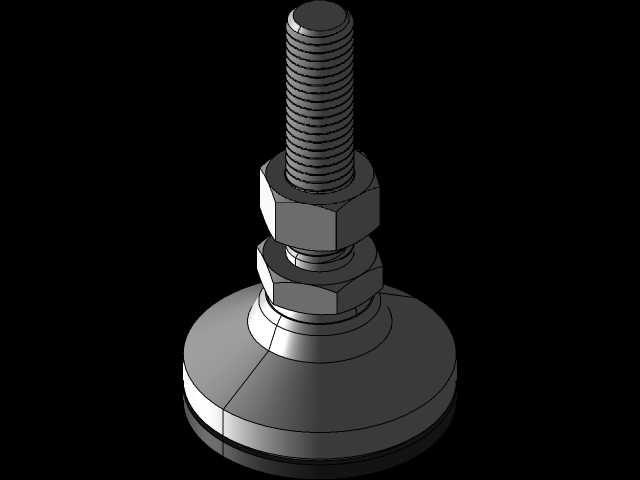

在设计思路上，这款调平座优先考虑了安装适配性与调节便利性，螺杆采用标准公制螺纹规格，可适配市面上绝大多数通用设备的底部安装螺纹，无需额外定制连接结构；底座采用上窄下宽的锥形过渡结构，在保证底座与地面足够接触面积的前提下，缩减了底座上部的结构尺寸，避免相邻支撑脚安装时出现结构干涉，同时锥形结构也能更好地分散上部传递的载荷，提升结构的承重稳定性。外形尺寸方面，该调平座的螺杆长度预留了充足的调节行程，可覆盖常规工业场景下15-30毫米的地面高度差调节需求，底座最大外径适配常规型材机架的安装空间，安装时无需在设备底部预留过大的避让空间，螺杆与底座的连接部位做了圆角过渡处理，避免应力集中导致的螺杆断裂问题，整体结构紧凑，安装边界清晰，既可以在设备出厂时预装，也可以作为后期设备维护的替换配件使用，适配性较强。
