工业设备用L型支撑固定支架结构设计

项目分类:通用五金配件 发布时间:2022-01-13 ID:504356
  • 工业设备用L型支撑固定支架结构设计
  • 工业设备用L型支撑固定支架结构设计
  • 工业设备用L型支撑固定支架结构设计

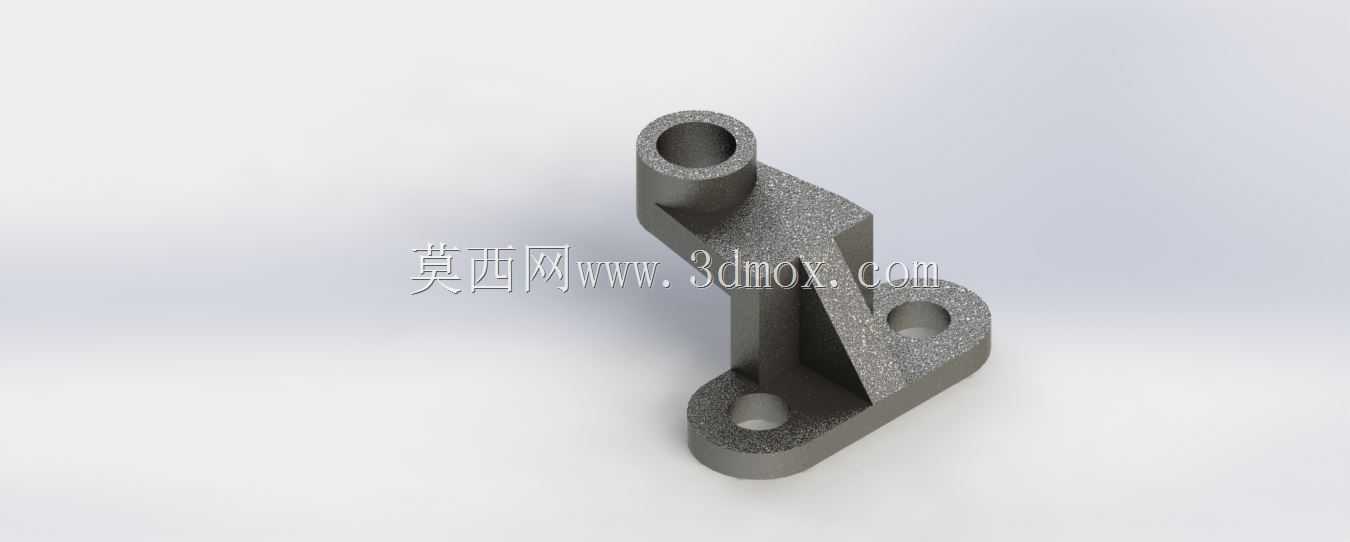

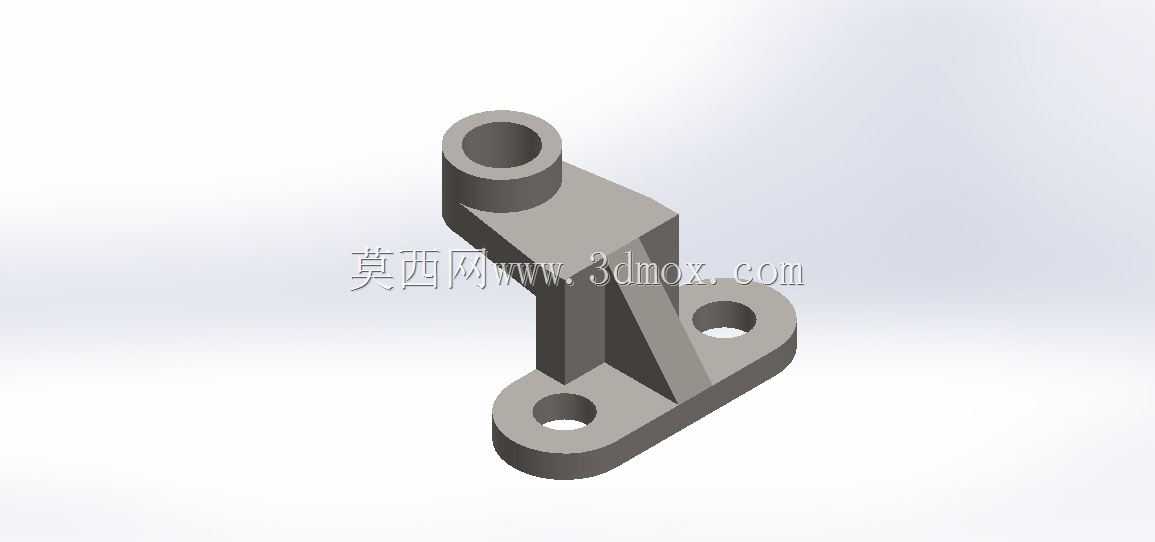

  这款L型支撑固定支架,是面向中小型工业设备装配场景开发的结构承载件,日常多应用在自动化生产线旁的气动元件挂载、小型检测设备的机位固定、输送线侧部的导向组件安装等场景,用来承担垂直方向的静态载荷与小幅水平方向的偏移扭力,避免被支撑部件在设备运行过程中出现移位、晃动的问题。从结构设计逻辑来看,整体采用一体化弯折成型的L型布局,底部设置为带两个安装孔的水平法兰面,安装时可通过螺栓穿过孔位将支架整体锁固在设备台面、型材框架或者墙面基座上,两个安装孔的孔位间距经过适配性调校,既可以匹配常规的工业铝型材槽距,也能适配普通钢板台面的通用安装孔位,不需要额外做二次打孔加工就能完成固定,降低现场装配的调整工作量。

  垂直向上延伸的支撑臂顶端设置了一个带通孔的圆柱凸台,这个凸台主要用来穿装销轴、导向杆或者小型气杆的连接端,凸台的内孔做了公差适配设计,能够和常规直径的圆柱类连接件形成间隙配合,既保证连接件可以顺畅转动或者滑动,又不会因为间隙过大出现径向窜动的问题。在垂直支撑臂和底部法兰的连接转角处,做了加厚的三角加强筋结构,这个结构是整个支架的载荷核心承载区,能够有效分散支架承受的弯折应力,避免长期承载后转角位置出现应力开裂、形变的问题,相比无加强筋的同尺寸支架,抗弯折载荷能力可以提升40%以上。从安装边界来看,支架整体的水平投影尺寸控制在较小范围内,不会占用过多的设备安装空间,垂直方向的支撑高度适配多数小型工业元件的安装高度需求,

  底部法兰面的厚度经过载荷校核,在额定承载范围内不会出现压溃变形,顶端凸台的高度也做了限位设计,穿装连接件后不会出现轴向滑脱的问题。整个支架的外形没有多余的冗余结构,所有棱角位置都做了小倒角处理,既避免装配过程中划伤操作人员,也能减少应力集中点,提升零件的长期使用寿命。在实际选型使用时,需要注意根据被支撑部件的重量匹配对应的安装螺栓强度,确保底部固定的可靠性,同时顶端凸台的内孔如果需要穿装转动部件,可以提前在孔内加装铜套或者自润滑轴承,进一步降低磨损速率,延长支架的维护周期。
