带齿轮传动的青铜衬套轴系机构

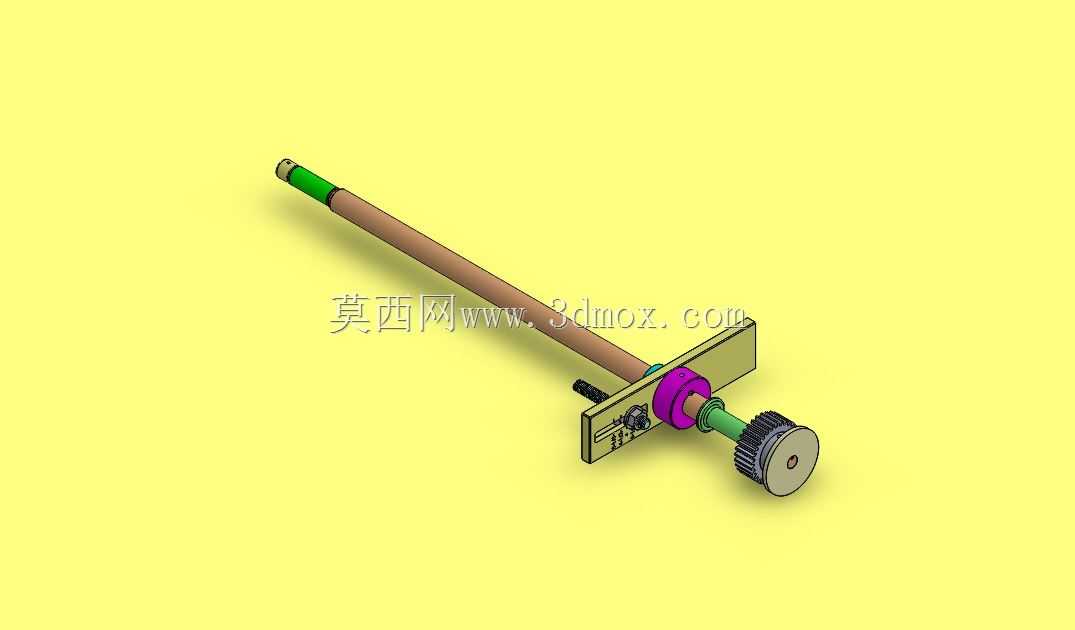

　　这套轴系支承传动结构，核心采用青铜材质衬套作为滑动支承元件，常见于中小载荷、中低转速的通用机械设备传动链路中，比如轻工输送设备、小型纺织机械、台式加工设备的进给传动端，都能见到这类结构的实际应用。青铜衬套相比滚动轴承，具备更好的抗冲击载荷能力，在多粉尘、润滑条件一般的车间工况下，维护成本更低，不会因为滚动体卡滞直接造成传动链路锁死，适配工况的冗余度更高。从结构设计逻辑来看，长轴的一端集成了直齿圆柱齿轮作为动力输入或输出端，齿轮通过轴肩与衬套端面实现轴向定位，配合轴端的挡圈结构完成轴向固定，避免运转过程中齿轮出现轴向窜动。衬套压装在立式安装支座的安装孔内，支座上预留了两个对称的安装通孔，可通过螺栓直接固定在设备的安装基面之上，

　　安装时需要保证衬套内孔轴线与动力输入输出端的轴线同轴度控制在0.02mm以内，避免轴运转过程中出现偏磨，缩短衬套的使用寿命。长轴的另一端做了缩径处理，可通过联轴器对接外部执行构件，比如输送辊、调节丝杆等部件，轴身靠近衬套的位置设置了注油孔，可定期加注润滑脂，在衬套内壁形成油膜，降低滑动摩擦带来的磨损。整个机构的安装边界较为紧凑，立式支座的安装孔距适配常规小型设备的安装基面尺寸，轴的伸出长度可根据实际设备的安装空间做适应性调整，设计时预留了足够的修改余量。齿轮的模数、齿数可根据传动比需求做参数调整，衬套的壁厚控制在合理区间，既保证足够的支承强度，也预留了磨损后的更换余量，日常维护时仅需拆卸轴端挡圈即可抽出长轴，更换磨损的青铜衬套，

　　无需整体拆卸支座，大幅降低现场维护的工作量。这类结构在设计时特意弱化了对高精度加工的要求，衬套内孔与轴的配合采用间隙配合，公差带选用H8/f7，普通车床即可完成加工，适配中小机加工企业的生产能力，不需要高精度的磨削设备就能达到使用要求，在民用通用机械领域的适配性极强。
