手动杠杆式易拉罐压瘪装置结构设计

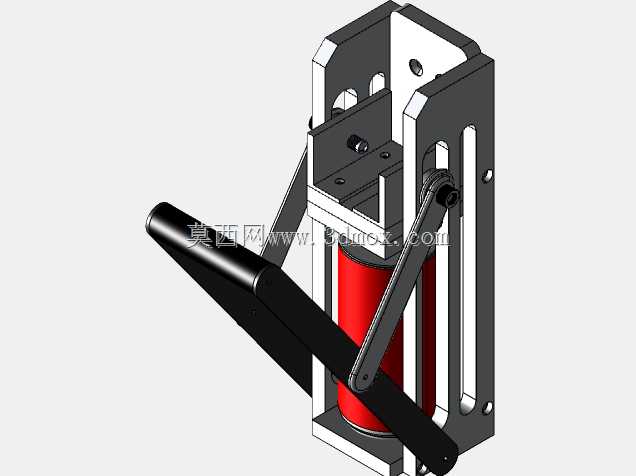

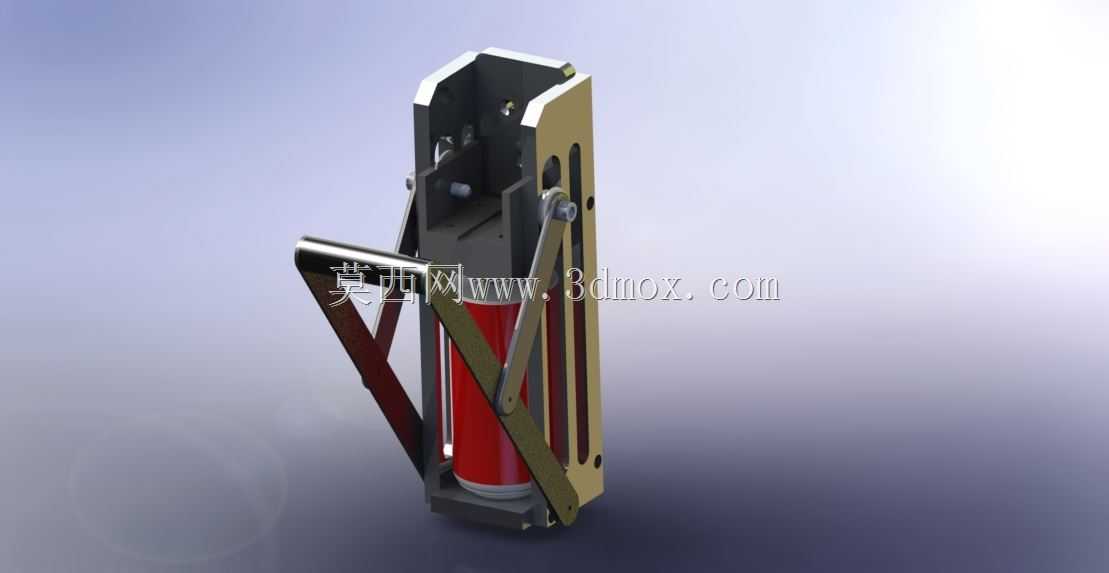

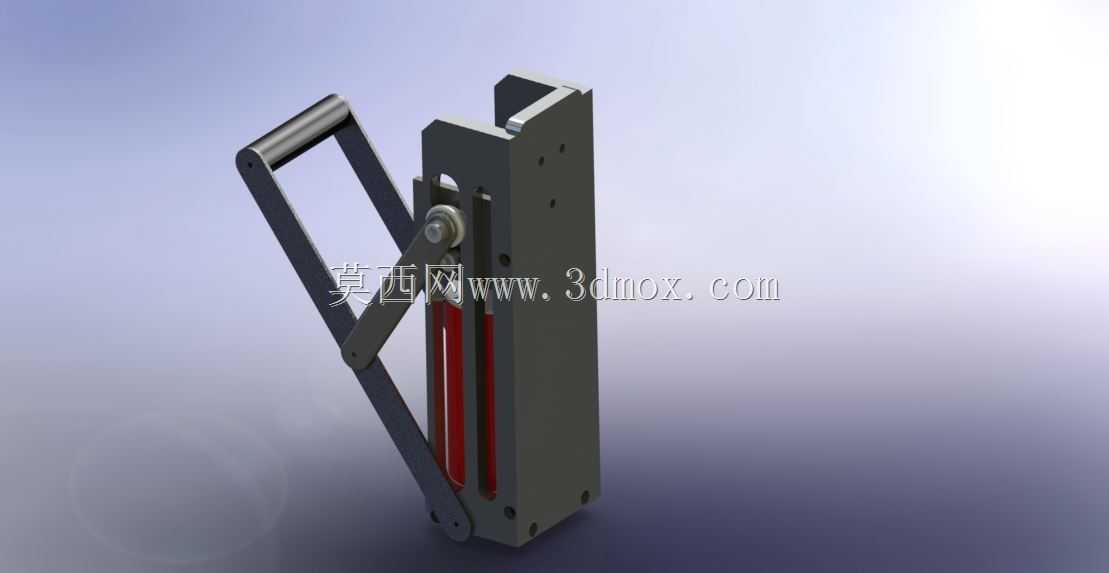

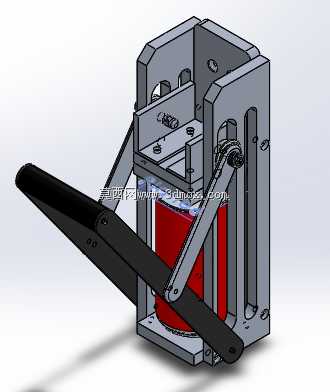

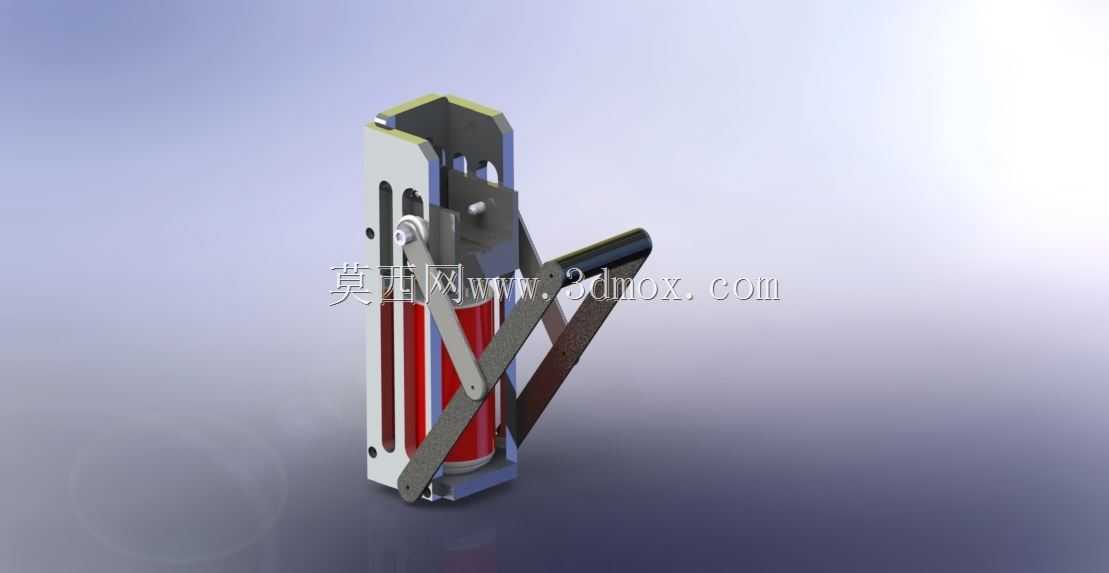

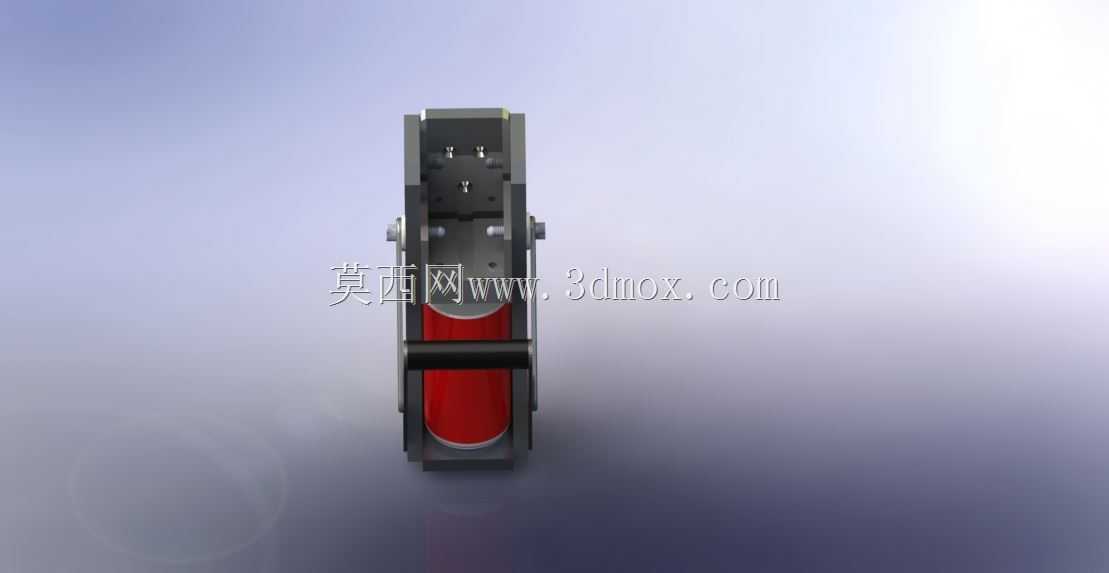

　　这款手动压罐装置主要面向小型机加工车间、废品回收站点、社区垃圾分类点等零散金属罐处理场景，解决废弃易拉罐、小型薄壁金属罐占用收纳空间的实际问题，无需外接动力源，完全依靠人力操作即可完成罐体压瘪作业，适配常规330ml、500ml规格的标准铝制、马口铁易拉罐，也可兼容尺寸接近的小型薄壁金属容器。装置整体采用立式框架布局，主体支撑结构为双侧平行的金属立板，立板上预留多组铰接安装孔位，用于固定压合执行组件与杠杆操作臂，整体安装边界控制在宽度120mm、深度100mm、高度350mm范围内，可直接通过底部预留的安装孔固定在工作台面、支架或者墙体上，不需要额外搭建复杂的安装基座，单人即可完成部署。核心执行部分采用连杆增力结构，

　　操作臂与压头之间通过两组对称布置的铰接连杆传递作用力，当操作臂向下压合时，连杆机构会将人手施加的力放大3-4倍传递到垂直布置的压合端，压合端设置有防滑压盘，避免罐体受压时出现侧滑弹出的情况，装置底部设置有限位凹槽，放置罐体时可快速定位，不需要反复调整对位，单次压合作业行程控制在150mm，刚好可以将标准高度的易拉罐压至原高度的1/5左右，大幅压缩废弃罐体的收纳体积。设计过程中充分考虑手动操作的人机工程特性，操作臂的握持端设置有防滑套，操作力控制在普通人可轻松施加的150N以内，避免长期操作出现肌肉劳损，所有铰接位置都预留了润滑注油间隙，日常维护只需要定期在铰接销轴处加注润滑脂即可，没有复杂的易损构件，

　　框架部分采用普通冷轧钢板折弯焊接成型，连杆与销轴采用45号钢调质处理，压盘表面做滚花防滑处理，整体加工难度低，普通机加工车间即可完成全部零件的加工制作，不需要特殊的加工设备。装置的非操作侧设置有防护挡板，避免压合过程中罐体变形产生的碎屑飞溅，整体结构没有冗余设计，所有构件都承担对应的结构功能，没有多余的装饰性结构，适合小批量加工制作或者作为金工实习的实操教学案例，也可作为小型经营场所的自用废品处理工具，相比电动压罐设备，不存在电气故障风险，也不需要布线接电，在无供电的户外临时回收点也可正常使用，结构可靠性高，正常使用情况下铰接销轴的磨损周期可达3年以上，框架结构不存在过载断裂风险，当遇到硬度超标的异常罐体时，连杆机构会自动进入力传递死点，不会出现反向回弹伤人的情况，操作安全性有充足的结构保障。
