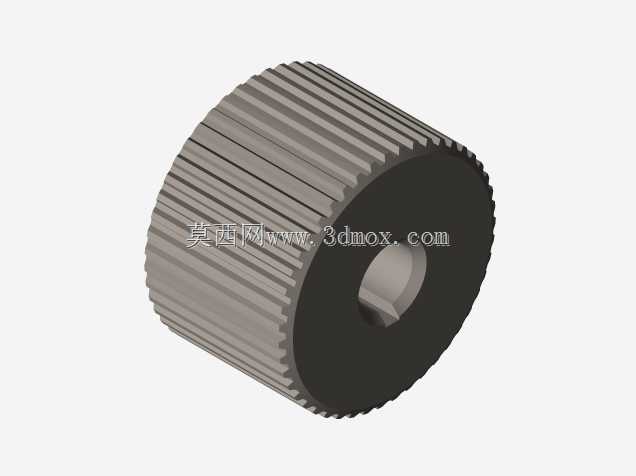

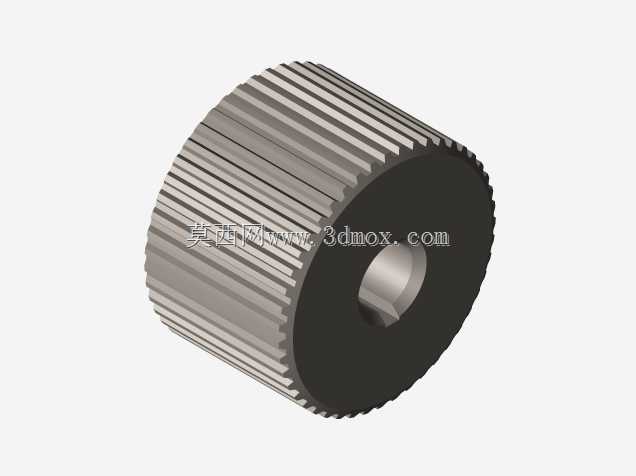

滚花网孔圆柱调节锁紧构件

　　这类带周向滚花、端面网孔的圆柱构件，多应用在手动调节的机械操作端，常见于小型试验设备、光学调焦机架、手动进给工装的操作位，作为人手直接施力的操作部件，替代光滑旋钮提升操作摩擦力，避免手上沾有切削液、润滑脂时出现打滑脱手的情况。构件整体采用圆柱同轴设计，外圆面加工全周直纹滚花，滚花纹路的齿距控制在0.3-0.5mm区间，齿深不超过0.2mm，既保证足够的接触摩擦力，又不会因为齿形过锐划伤操作人员手部，滚花加工全程采用滚压工艺而非切削加工，保证外圆面金属纤维连续，提升构件表面耐磨性能，长期反复握持操作也不会出现齿形崩落、磨平的问题。端面的中心网孔为安装定位孔，孔壁加工有均匀的网纹咬合面，可与配套的调节轴端网纹头紧密咬合，

　　传递手动调节的扭矩，避免调节过程中构件与轴之间出现相对空转，中心通孔的设计可让锁紧螺钉穿过构件中心，直接将构件压紧在调节轴端，安装时不需要额外加工侧顶丝孔，简化轴端的加工工序，也能保证构件与轴的同轴度，转动调节时不会出现偏心晃动。从安装边界来看，这类构件的外圆直径通常控制在12-20mm区间，整体长度根据操作空间调整在15-30mm范围，安装时不需要预留过大的周边操作空间，仅需要在构件外侧预留出手指握持的10mm以上间隙即可，适配各类紧凑安装空间的手动调节工位。设计过程中优先考虑人手操作的施力习惯，圆柱长度与直径的比例控制在1.2:1到1.5:1之间，保证两指捏持或三指握持时都能稳定施力，不会因为构件过短导致捏持不稳，

　　也不会因为过长导致调节时力矩过大损坏后端的精密调节副。构件的端面做了0.2mm的倒角处理，去除滚花加工后留下的锐边毛刺，安装和操作过程中不会刮伤配套零件表面或操作人员手套，中心孔的同轴度公差控制在0.02mm以内，保证安装后转动顺畅无卡滞，滚花面的粗糙度控制在Ra3.2左右，兼顾摩擦力与握持触感，不会因为表面过于粗糙导致操作时硌手。这类构件常作为设备操作端的易损备件，因为长期手动操作会导致滚花面磨损、中心网孔咬合失效，建模时将滚花特征、中心网孔特征做参数化处理，可根据不同设备的轴径、操作力需求快速调整尺寸参数，适配不同的安装场景，不需要重新从零开始建模，大幅提升同系列构件的设计出图效率。
