带安装支座青铜衬套滑轮结构设计

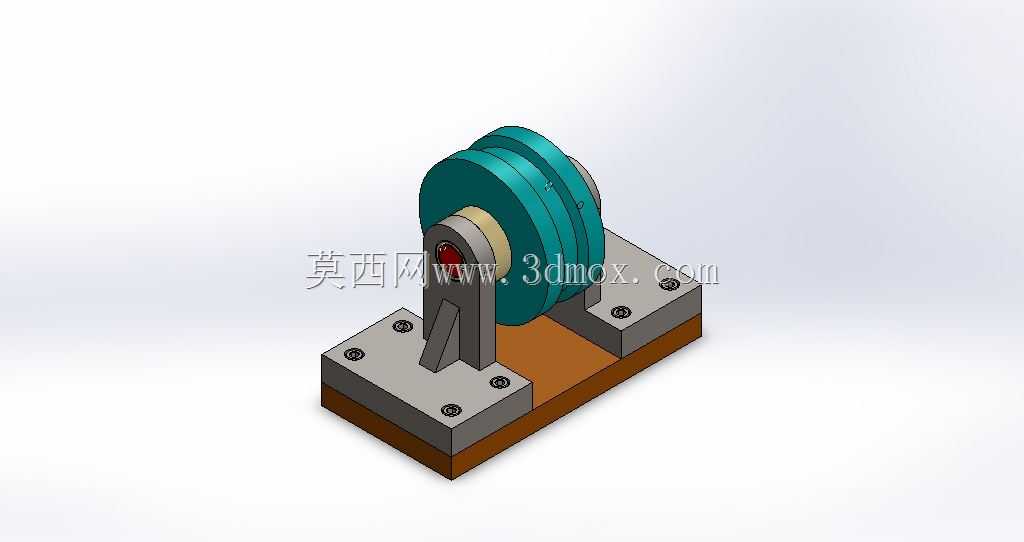

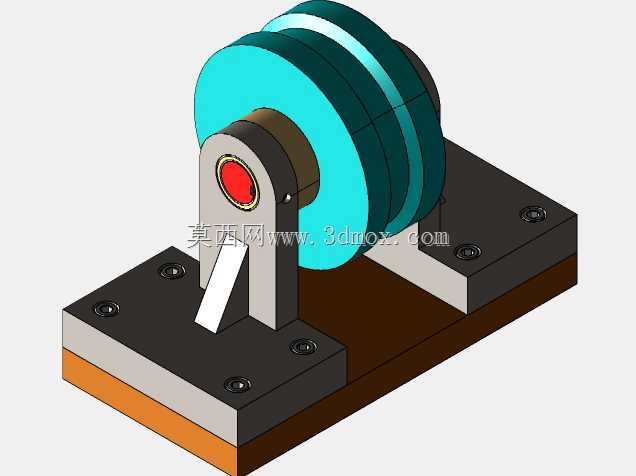

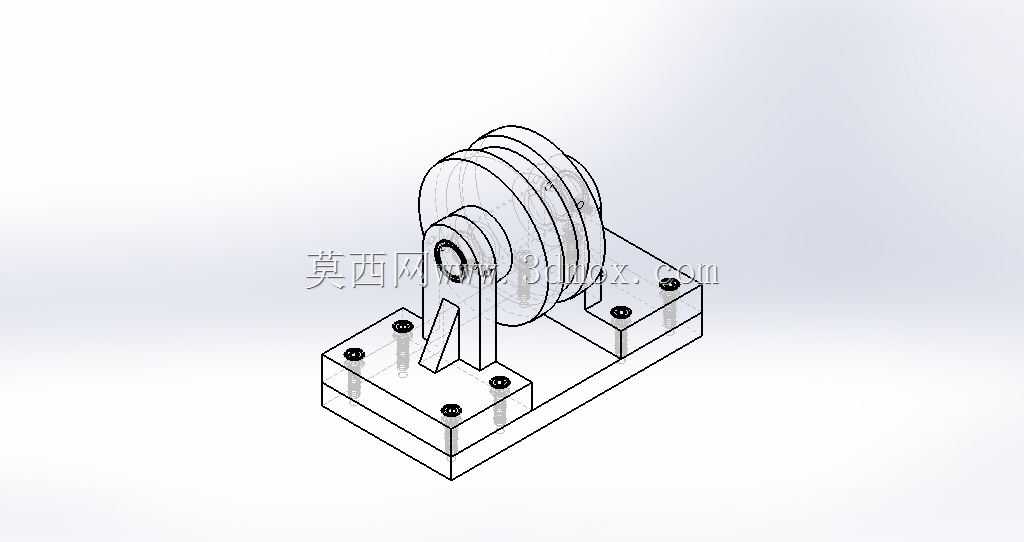

　　这套滑轮结构在各类轻载起重输送、设备走线导向、小型物料平移工位中应用十分广泛，不同于大吨位起重设备使用的重型滑轮组，该结构更适配车间内小型工装的辅助吊点、自动化生产线的缆线导向、试验台架的载荷传递等场景，日常维护成本低，安装调整便捷，是中小载荷传动导向场景里的常用基础部件。从功能实现逻辑来看，滑轮主体通过青铜衬套与支撑轴配合，青铜材质的衬套自带良好的减摩特性，无需额外加装滚动轴承即可承受径向载荷，在低速运转工况下能有效降低轮体与支撑轴的磨损，同时衬套可单独更换，长期使用后的维护成本远低于集成式轴承结构。支撑部分采用分体式立式支座设计，两个支座通过螺栓固定在下方的双层安装底板上，底板下层为减震垫结构，上层为机加工金属安装板，

　　既保证了安装面的平面度要求，也能缓冲滑轮运转过程中产生的小幅振动，避免连接螺栓出现松动。设计阶段首先明确了滑轮的适用载荷边界，轮槽的弧度尺寸适配常规直径的钢丝绳或尼龙牵引绳，轮缘做了圆角过渡处理，避免绳索在偏角运行时出现硬摩擦割损的情况；支撑轴的直径匹配青铜衬套的内径公差，采用间隙配合保证轮体转动顺畅，同时轴端设置了轴向限位结构，防止轮体运转过程中出现轴向窜动。安装边界方面，底板上的四个安装孔采用对称分布设计，孔位间距适配常见的工业铝型材安装槽距，也可直接通过膨胀螺栓固定在混凝土基础平台上，整体安装高度控制在合理范围，不会占用过多的垂直安装空间，支座与底板的连接螺栓采用内六角圆柱头螺钉，沉头安装后不会突出安装面，

　　避免与周边运动部件产生干涉。实际选型使用时，可根据牵引绳的直径调整轮槽尺寸，也可根据实际安装空间调整支座的高度，整套结构的零件拆分合理，所有机加工件均采用常规切削工艺即可完成加工，无需特殊定制刀具，适合小批量加工制作或作为标准工装部件储备。轮体与衬套的配合面做了粗糙度控制，衬套压入轮体轮毂后无需额外加工即可直接装配，装配过程中仅需在衬套内壁涂抹少量润滑脂即可保证初期运转顺畅，日常使用时定期补充润滑即可维持稳定的运转状态，在低速、中小载荷的导向传动场景下，该结构的可靠性表现优于很多集成了复杂轴承组件的滑轮结构，同时对安装环境的要求更低，即使在多粉尘的车间环境下也能稳定工作，不会像滚动轴承结构那样容易因粉尘进入出现卡滞问题。
