带加工工位的长距离皮带输送生产线

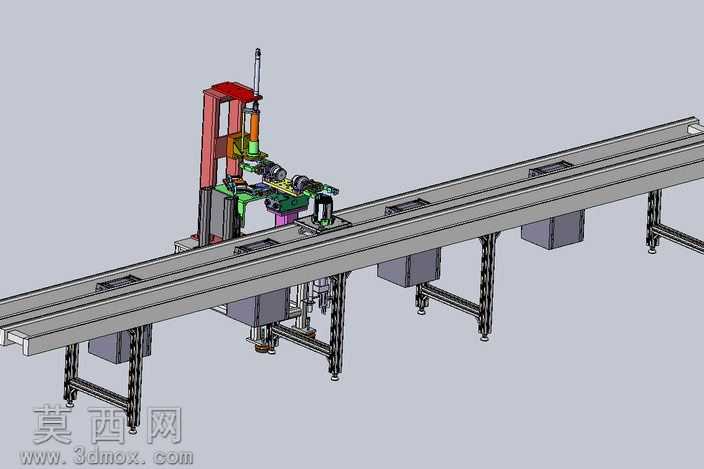

本模型为搭载在线加工工位的长距离皮带输送生产线，整体采用三维参数化建模完成，建模过程中严格遵循机械设计的装配逻辑，对每一处结构的配合关系都做了精准还原。模型首先搭建了长跨度输送线的主体框架，采用工业铝型材作为支撑腿与侧边梁的基础材质，支撑腿底部配置可调脚杯，可实现安装时的水平度微调，适配不同平整度的车间地面，输送线的皮带承托结构采用分段式设计，长距离输送下避免皮带下垂跑偏，每间隔固定距离设置横向承托辊，保证输送过程的平稳性。在输送线的中段位置，集成设计了立式加工工位，该工位采用龙门式架体跨装在输送线两侧，架体主体采用型钢焊接结构的建模表达，表面做了喷涂材质的渲染处理，工位上集成了多轴执行组件，包含竖直方向的压装执行单元、水平方向的定位夹持单元，夹持单元配套定制化夹具，可对输送线上流转的工件实现到位后的精准定位与加工作业，工位旁还设置了工件暂存挂架，用于放置待加工或加工完成的小型工件。建模过程中对所有运动部件都做了装配约束的预留，可直接用于运动仿真验证，验证输送节拍与工位加工动作的匹配度，避免实际生产中出现动作干涉。材质渲染方面，区分了不同部件的材质属性：铝型材部件做了银灰色金属氧化质感的渲染，加工工位的钢结构架体做了红、绿等区分色的喷涂材质表现，输送皮带做了哑光深色橡胶材质的渲染，脚杯、紧固件等标准件做了镀锌金属质感的处理，整体渲染效果层次分明，可清晰区分各个功能模块。设计思路上，该产线采用模块化设计思路，输送段可根据实际场地需求增减长度，加工工位可根据加工工序的需求替换不同的执行组件，无需改动整体输送线的主体结构，大幅提升了产线的适配性，可广泛应用于小件产品的流水线加工作业场景，模型完整还原了产线的安装逻辑与结构细节，可直接作为同类产线设计的参考方案，也可用于产线布局的方案演示与教学讲解。
