集成电机式斜齿轮蜗轮减速传动装置

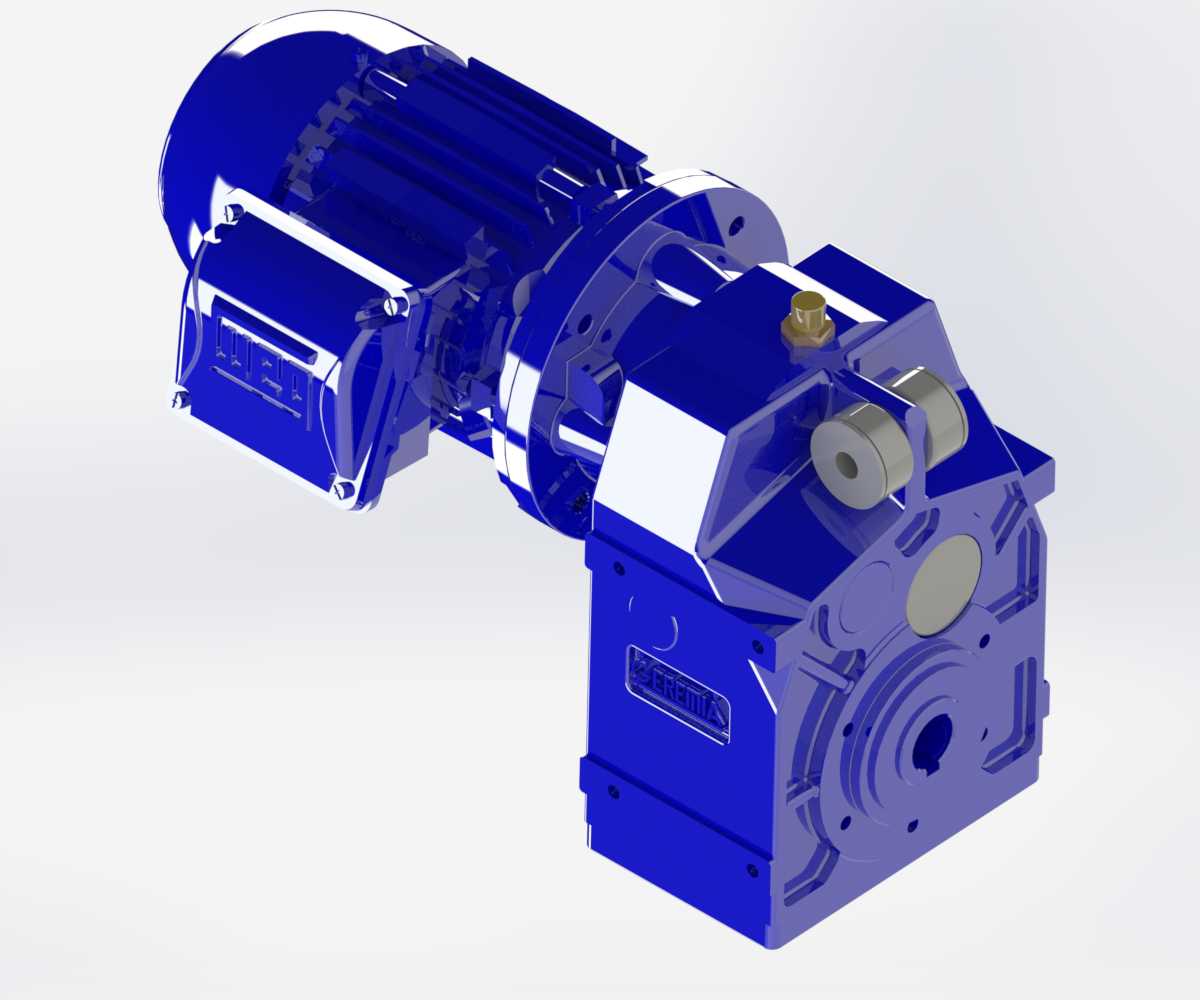

这款集成电机的减速传动装置，主要面向轻工包装、食品输送、小型自动化生产线、仓储物流分拣等对安装空间有严格限制的工业场景，作为动力输出与转速匹配的核心部件，可直接对接输送辊筒、小型链轮、凸轮机构等负载端，实现低转速大扭矩的动力传递，替代传统分体式电机加联轴器加减速器的冗长安装方案，大幅缩减设备动力段的整体占用空间。装置采用电机与减速箱体直连的法兰式集成设计，输入端为三相异步电机结构，外壳带散热筋结构保障长时间运行的热量散发，接线盒位于电机侧上方，方便现场布线时灵活调整走线方向，适配不同设备的电气布局需求。减速段采用斜齿轮搭配蜗轮的二级传动结构，输入端斜齿轮可承接电机高速输入，实现一级减速的同时保障传动平稳性，降低高速级的运行噪音，后段蜗轮结构可实现大减速比的扭矩放大，同时自带反向自锁特性，可避免负载端倒拖电机引发的设备故障，尤其适合倾斜输送、升降类机构的安全防护需求。箱体采用一体化压铸成型结构，安装面经过精密铣削加工，可适配卧式脚座安装与法兰式立式安装两种主流安装方式，输出端为空心轴孔设计，可直接穿入负载轴实现无联轴器直连，也可根据需求加装输出轴、输出法兰适配不同的连接形式，安装边界覆盖了多数小型自动化设备的动力接口尺寸，无需额外定制转接件即可完成装配。设计过程中充分考虑了现场维护的便捷性，箱体顶部预留了注油孔与透气塞，可在不拆解设备的前提下完成润滑油的补充与更换，侧面设置油位观察窗，可直观掌握箱体内润滑油的存量状态，输出端与输入端均采用双唇形油封结构，可有效避免润滑油渗漏，同时阻挡外部粉尘、水汽进入箱体内部，适配多粉尘、轻微潮湿的车间作业环境。整体传动结构经过齿形修形优化，齿面接触精度更高，运行过程中传动效率可达八成以上，相比传统蜗轮蜗杆减速器能耗更低，长期运行可有效降低设备的用电成本，同时齿部采用合金钢渗碳淬火处理，齿面硬度高、耐磨性能优异，可保障数万小时的无故障运行周期，减少设备停机维护的时间成本。
