3.5吨起重用托盘吊具承载滚轮组结构

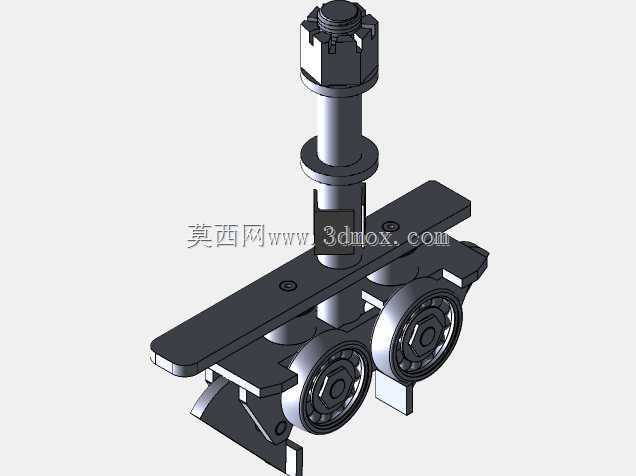

　　该结构为起重作业场景下配套使用的托盘吊具行走承载组件，额定承载上限3.5吨，主要适配桥式起重机、门式起重机的吊具端梁使用，在车间物料转运、仓储托盘装卸、厂区重型货盘移位等作业场景中承担载荷传递与吊具沿轨道行走的核心功能。组件整体采用立式穿轴装配结构，核心承载轴上端配置槽型锁紧螺母，可实现轴体与吊具上架板的刚性锁固，避免作业过程中轴体窜动引发的载荷偏移；轴身中段设置定位轴肩，上架板与轴肩贴合后可通过轴肩承受竖直方向的剪切载荷，减少螺栓连接副的受力负担。下部双轮组采用对称布置的深沟球轴承作为转动支撑，滚轮轮缘适配起重机常用的工字钢轨道翼缘轮廓，轮面做了圆弧过渡处理，可降低行走过程中与轨道的接触应力，减少长期运行带来的轮面磨损，

　　同时双轮对称布局可将吊具传递的竖直载荷均匀拆分到两个滚轮上，避免单轮过载引发的结构变形。上架板采用平板式焊接结构，板面预留的安装孔位可直接与吊具的夹爪驱动机构连接，安装时仅需保证轴体与轨道面的垂直度偏差不超过千分之二，即可保证滚轮与轨道的贴合度，避免出现啃轨、行走卡滞等问题。设计过程中针对承载轴做了阶梯变径处理，在轴肩位置做了圆角过渡消除应力集中点，可承受吊装作业中启停阶段的瞬时冲击载荷；滚轮与轴之间设置了隔套结构，可限制轴承的轴向窜动，同时预留了润滑脂加注的间隙空间，方便日常维护时补充润滑介质，降低轴承转动阻力。整体结构的安装边界可适配主流中小型起重机的端梁轨道间距，组件装配后无需额外做结构改动即可直接替换同规格的旧吊具滚轮组，

　　夹取托盘时载荷通过上架板传递到承载轴，再经轴体分散到两侧滚轮，最终传递到起重机轨道上，整套传力路径简洁明确，没有冗余的传力环节，可有效降低结构自重带来的无效载荷损耗。滚轮外侧设置的挡边结构可在行走过程中限制轮体的横向位移，即使在轨道安装存在少量偏差的情况下，也能保证吊具沿轨道平稳行走，不会出现脱轨风险。
