六吨门吊行走轮组带轴装配结构

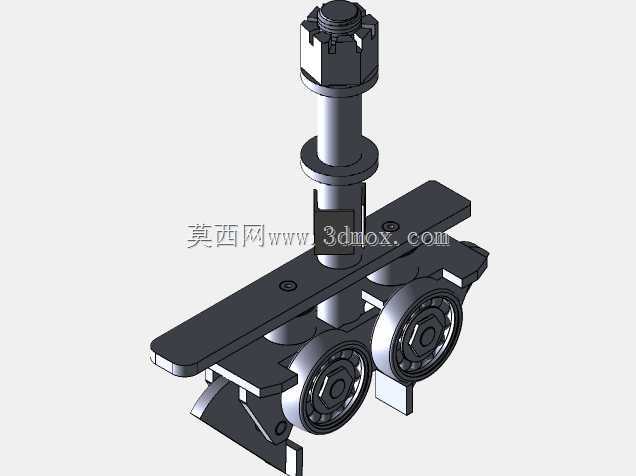

　　该结构为门式起重机大车行走机构的核心轮组装配单元，主要应用于额定起重量六吨、起升高度六米、跨度十九米的中小型单梁门吊设备，承担整机沿轨道方向的水平行走承载与导向功能，是门吊大车运行系统中直接接触轨道、传递整机载荷的关键部件。从结构设计逻辑来看，整套轮组采用单轴双轮的布局形式，轮轴上端配置开槽锁紧螺母配合止动垫圈实现轴向锁止，可避免设备运行过程中受振动冲击出现轴端紧固件松脱的问题，轮轴与安装座板之间设置定位轴肩，既保证了轮组的安装同轴度，也能承受行走过程中产生的径向与轴向复合载荷。安装座板采用平板式焊接结构，板面预留与门吊支腿下横梁连接的螺栓孔位，安装时可直接通过螺栓组与主梁下端的行走架连接，无需额外加工复杂的配合面，

　　适配现场快装的作业需求。双滚轮采用带轮缘的钢制滚轮结构，轮缘内侧与轨道侧面预留合理的侧向间隙，既能补偿轨道安装的直线度误差，也能在行走过程中起到导向作用，防止轮组脱轨；滚轮内部集成滚动轴承，可大幅降低行走过程中的摩擦阻力，减少驱动机构的功率损耗，轴承位置配套设置密封结构，可阻挡户外作业场景下的粉尘、雨水进入轴承滚道，延长部件的维护周期。从安装边界来看，轮轴总长度满足座板安装、滚轮装配、锁紧螺母固定的尺寸链要求，座板的孔位间距与常规六吨门吊支腿下横梁的连接尺寸匹配，滚轮的踏面宽度适配常用的24kg/m起重钢轨，轮缘高度符合起重机械安全规范中对行走轮的防脱轨尺寸要求。在实际工况应用中，该轮组可适配车间货场、小型料场、

　　室外临时吊装作业点的门吊设备，既可以用于新设备的生产装配，也可作为老旧门吊行走轮磨损后的替换备件，设计过程中充分考虑了户外作业的复杂工况，所有承力部件均采用符合起重机械标准的钢材加工，关键受力位置经过载荷校核，可承受额定起重量下的整机自重加吊重的复合载荷，行走过程中运行平稳，侧向晃动量控制在允许范围内，能有效降低门吊行走时的噪音与轨道磨损。建模过程中对每个零件的配合公差都做了对应设置，轴承与轴、轴承与滚轮内孔的配合采用基孔制过渡配合，锁紧螺母与轴端螺纹的配合精度满足锁止要求，座板与轴的装配位置设置了定位止口，避免装配后出现轴的偏斜问题，整套模型的装配关系完全还原实际生产中的装配工艺，可直接用于生产出图、备件加工的参考依据。
