Weg75cv电机配套弹性联轴器结构

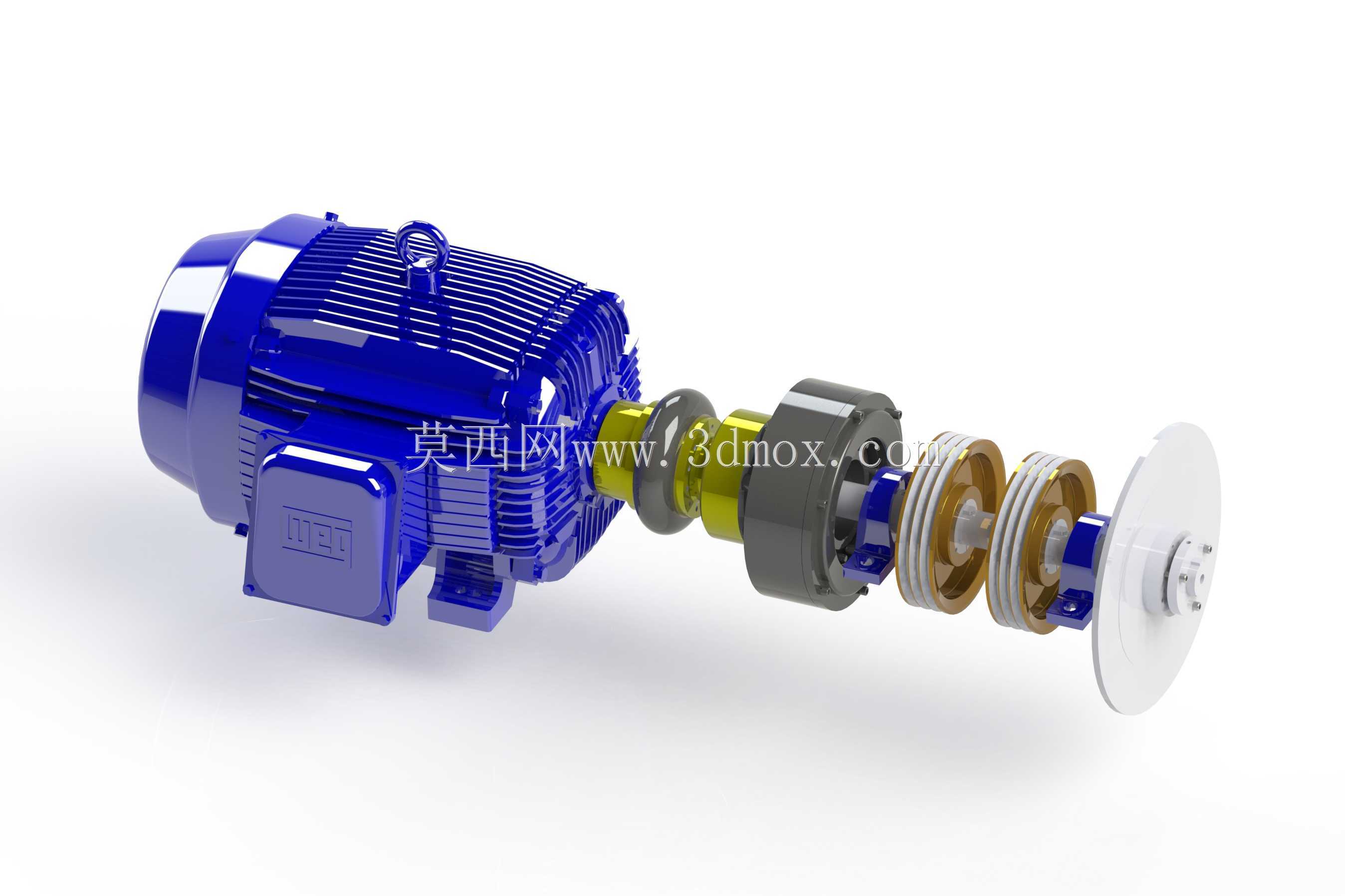

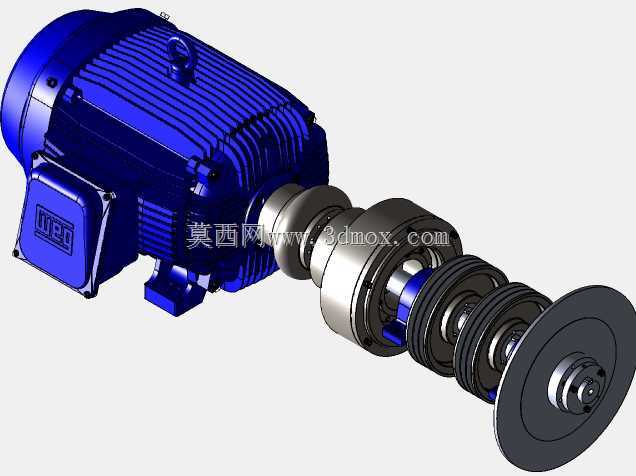

　　这套传动结构的核心适配场景集中在工业产线动力输出端、中小型泵站驱动单元、输送设备动力接驳工位这类需要稳定传递旋转扭矩的工况，核心作用是在电机与负载端之间构建柔性传动链路，抵消安装过程中两轴端的径向、角向与轴向偏差，避免硬连接状态下的轴系憋劲、轴承额外负载问题，同时在负载出现瞬时过载时，可通过连接副的微量滑移缓冲冲击，保护电机绕组与负载端核心结构不受损。从结构设计逻辑来看，整套组件以75cv规格的三相异步电机为动力输入端，电机输出轴端首先衔接定位轴套，轴套与电机轴采用平键配合传递扭矩，轴套外侧设置的黄色缓冲环为弹性阻尼元件，采用耐油橡胶复合材质，硬度控制在邵氏70度左右，既能够保证扭矩传递的刚性，又可以吸收轴系转动过程中的微幅振动。

　　中间的灰色连接座是整套联轴器的核心承载件，采用铸铁一体铸造成型后做时效处理消除内应力，连接座两端分别设置定位止口，一端与电机侧轴套配合，另一端衔接负载侧的多组传动轮组，轮组侧的多槽带轮结构可根据负载需求匹配不同规格的三角带，实现不同转速比的动力输出，末端的白色端盖为安全防护结构，通过螺栓固定在轮组外侧，避免转动过程中异物卷入传动副，同时防止带轮运转时的油脂飞溅。在安装边界设计上，整套组件的轴向总长度从电机后端盖到防护端盖的尺寸控制在适配常规工业安装基座的范围内，电机底部的安装脚尺寸符合IEC标准电机安装尺寸规范，可直接替换同规格的常规电机传动单元，不需要额外改动安装基座的螺孔位置。径向尺寸方面，电机外壳的散热筋外圆直径、

　　联轴器最大外圆直径、带轮最大外圆直径依次递增，设计时预留了足够的散热间隙，保证电机长时间满负荷运转时，散热筋周围的空气可自由流通，不会因为相邻部件距离过近导致热量积聚。连接副的配合公差选择上，轴与轴套的配合采用H7/k6过渡配合，既保证装配时的定位精度，又避免过盈量过大导致后期拆卸维护困难，连接座与轴套的配合面设置有定位销孔，装配完成后打入圆柱销锁定周向位置，防止长时间运转出现配合面打滑。在实际选型应用中，这套结构可适配额定转速1500rpm以内的工况，传递扭矩范围覆盖75cv电机的额定输出扭矩上限，弹性缓冲元件的设计寿命不低于20000小时运转时长，日常维护仅需定期检查缓冲环的老化情况、带轮的张紧度即可，不需要频繁拆解核心连接部位。
