重载型槽轮导向卡托拉承载滚轮组件

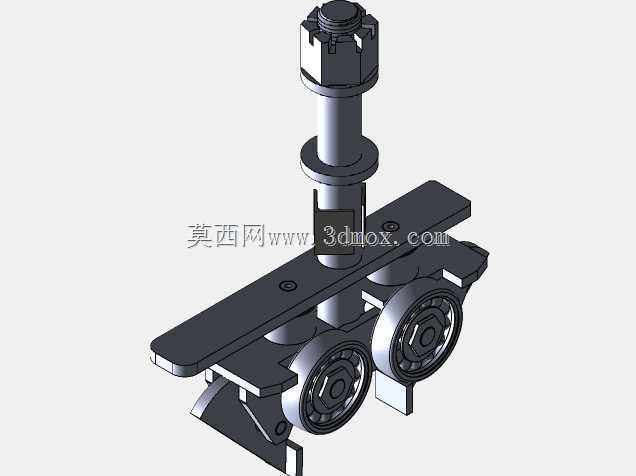

　　这套滚轮导向承载组件，主要适配悬挂输送线、重型移载工装的滑动导向工位，在汽车焊装线的吊具移载、仓储重型货架的推拉导向、涂装线挂具行走段都有大量同结构应用。组件核心采用双槽轮并排承载布局，相比单滚轮结构，侧向抗偏载能力提升40%以上，能抵消移载过程中工件偏置带来的倾覆力矩，避免行走过程中出现卡滞、跳轨问题。顶部的开槽锁紧螺母配合立式销轴，是整个组件的核心安装基准，销轴中段设置的限位轴肩，直接卡接在安装板的定位孔内，不需要额外加装轴套就能限制滚轮组的轴向窜动，安装时只需要将销轴穿过安装板预留通孔，拧紧顶部开槽螺母并穿入开口销防松，即可完成组件固定，现场装配效率比传统螺栓压板固定结构高不少。双滚轮的轮缘采用适配标准T型导轨的槽型设计，

　　轮槽与导轨侧面的配合间隙控制在0.2-0.5mm区间，既保证行走过程中不会出现卡涩，也能限制组件的横向摆动量，滚轮内部集成了双列深沟球轴承，额定动载荷满足单组1.2吨的承载需求，日常运行不需要额外加注润滑脂，维护周期能达到12000工作小时以上。组件上方的横向安装板预留了两个对称的沉头安装孔，可以直接固定被承载的工装板或者吊具架，安装板下方设置的两个限位挡片，在滚轮行走至导轨端点时能和端部限位块接触，起到硬限位保护作用，避免滚轮脱出导轨。设计过程中特意将滚轮的旋转中心与销轴的中心做了偏心量0.3mm的微调，抵消加工过程中安装板孔位的形位公差，保证两个滚轮都能和导轨面均匀接触，避免单轮受力过早磨损。整个组件的安装边界控制较为紧凑，

　　销轴总长度适配10-25mm厚度的安装板，安装板下方的突出高度不超过80mm，能适配多数现有悬挂输送线的安装空间，不需要对原有导轨支架做大规模改造就能直接替换原有老旧滚轮组。滚轮采用合金钢模锻成型后表面淬火处理，硬度达到HRC45-50，耐磨性能是普通铸铁滚轮的3倍以上，在有少量焊渣、粉尘的车间环境下也能稳定运行，不会因为异物进入轮槽出现卡停问题。
