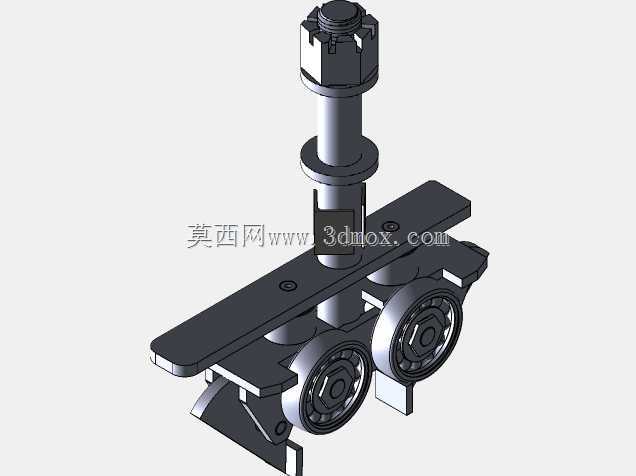

带槽顶锁紧螺母双滚轮导向承载组件

　　该结构件多用于重载滑移类设备的导向承载段，常见于仓储滑移货架、重型输送线的侧向定位单元、工装夹具的滑移导向模块，也可适配小型起重设备的行走辅助支撑位，核心作用是在约束滑移路径的同时承担垂直于滑移方向的径向载荷，避免滑移部件出现卡滞、偏磨问题。从结构设计逻辑来看，组件采用立式穿轴装配思路，核心承载轴上端配置槽顶锁紧螺母，可通过开槽配合开口销实现防松锁止，适配存在持续振动的作业工况，避免长期运行后螺母松脱引发结构失效；轴身设置多段阶梯轴肩，分别对应上部限位衬套、中部安装板定位、下部滚轮装配的不同配合需求，各轴肩的同轴度公差需控制在0.02mm以内，保证滚轮转动时无偏摆。下部采用对称双滚轮布局，滚轮内置深沟球轴承结构，

　　可将滑动摩擦转化为滚动摩擦，大幅降低滑移过程中的运行阻力，滚轮外圈采用圆弧过渡轮廓，可适配平面导轨、角铁导轨等多种常见导向轨面，即使导轨存在少量安装形位误差，也能通过滚轮的自适应接触保证运行顺畅。组件中部的平板安装座为设备对接接口，座面预留两个对称安装孔，可通过螺栓直接固定在滑移设备的基体上，安装座与轴身采用过盈配合加焊接的固定方式，保证轴体与安装座的连接刚性，避免受载后轴体出现歪斜。从安装边界来看，轴体总伸出长度可根据实际安装板厚度调整适配，双滚轮的中心距经过载荷校核，可在承受100公斤级径向载荷时保证滚轮受力均匀，不会出现单轮过载压溃的问题；上部锁紧螺母预留的扳手空间充足，现场安装维护时可直接使用标准开口扳手完成锁紧操作，

　　无需定制专用工装。设计过程中特意将滚轮与安装座之间预留了2mm的间隙，避免运行过程中滚轮端面与安装座发生摩擦剐蹭，同时在轴肩位置配置了耐磨衬套，可承受长期运行的磨损，衬套磨损后可单独更换，无需更换整个轴体，降低后期维护成本。该结构的受力传递路径清晰，外部载荷通过安装座传递至中心轴，再由轴体分配到两个对称滚轮上，最终通过滚轮传递到导向导轨面，整体受力均匀无应力集中点，可适配长期往复滑移的作业场景，不会出现早期疲劳失效问题。
