铰接式流体回转接头结构设计

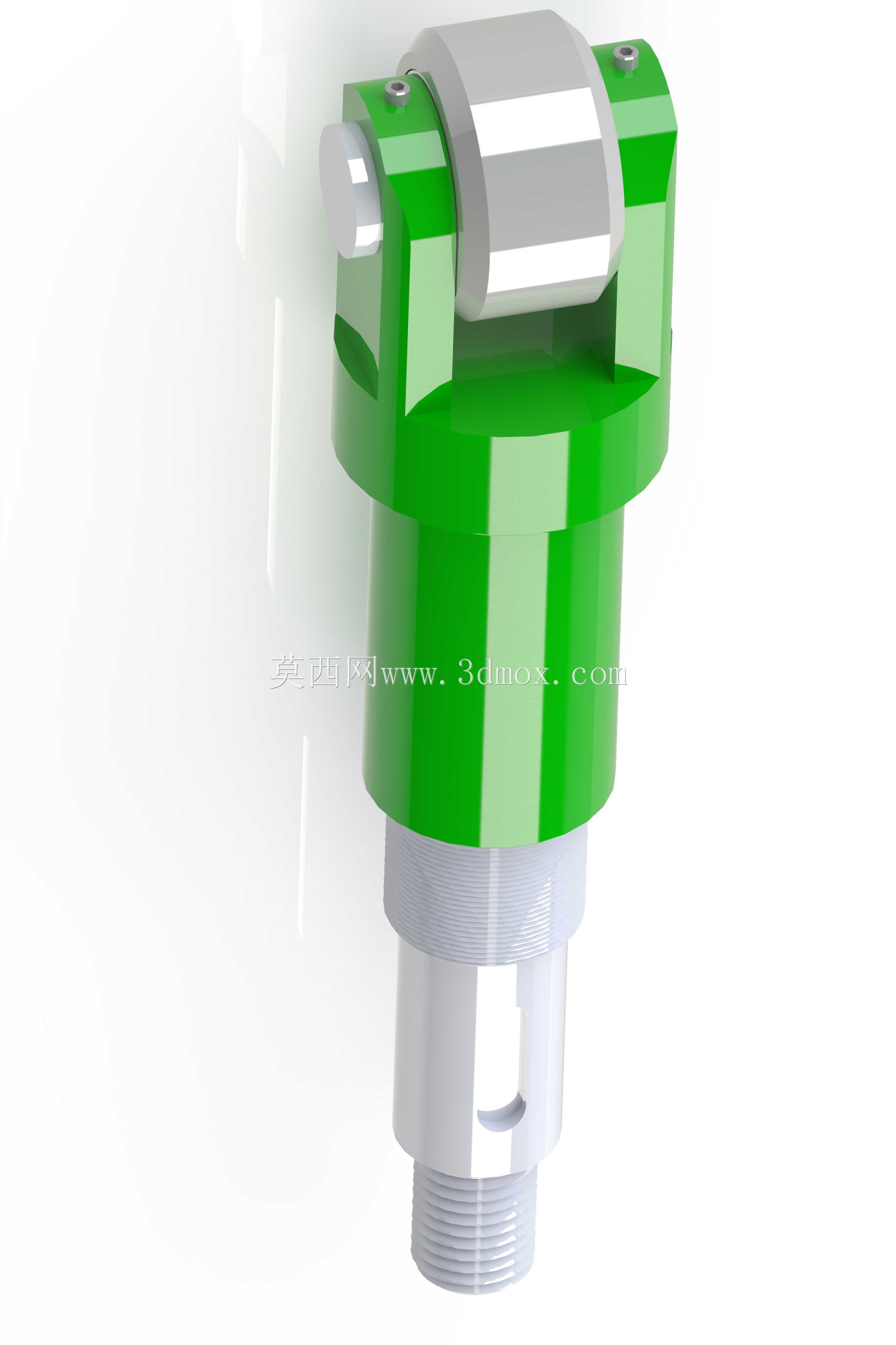

　　这类带铰接结构的回转接头，常应用在需要相对摆动的流体管路布设场景中，比如工程机械的液压管路走线、自动化生产线的气动回路排布、机床冷却系统的活动管路连接，都能见到同结构构件的身影。它的核心作用是在两个存在相对角度偏转的管路端点之间，建立稳定的流体连通通道，避免管路随设备部件摆动时出现弯折憋压、密封磨损泄漏的问题。从结构设计逻辑来看，上部的铰接叉耳结构是实现角度偏转的核心，配合中间的销轴装配结构，可以让接头上部在一定角度范围内绕轴摆动，适配安装端的位置偏差与运行中的动态位移。下部的外螺纹连接段是固定端的安装接口，加工有标准管螺纹，可直接拧入对应规格的管路基座或者阀块接口上，螺纹段上方的光轴定位面可以保证安装时的同轴度，

　　避免装配后出现偏载。中间的主体段做了等径加厚设计，一方面是为内部流道预留足够的通流截面，降低流体通过时的压损，另一方面加厚的壁面可以承受管路内的额定工作压力，避免长期承压出现结构变形。上部的铰接座与中间主体采用一体化加工成型，减少了拼接装配带来的密封泄漏点，铰接配合面做了精密研磨处理，摆动过程中接触面始终保持均匀贴合，不会出现局部应力集中导致的磨损加剧。密封结构的设计上，铰接配合面与螺纹连接端都预留了标准密封件的安装槽位，装配时搭配对应规格的O型圈或者组合密封垫，就能实现静密封与动密封部位的可靠密封，即使在带压摆动的工况下，也能有效防止流体外泄。从安装边界来看，下部螺纹段的长度适配常规壁厚的阀块与管路连接板，

　　安装后不会出现螺纹旋入深度不足导致的连接强度不够问题，上部铰接端的接口尺寸与下部螺纹通径保持一致，保证全流道的通流能力一致，不会出现局部缩径影响流量。实际选型应用时，需要确认铰接摆动的角度范围是否匹配设备的动作行程，同时核对连接螺纹的规格与管路系统的通径要求，还要根据传输介质的特性选择适配的密封件材质，比如传输液压油时选用丁腈橡胶密封，传输腐蚀性流体时更换氟橡胶材质的密封件，才能保证构件的长期稳定运行。建模过程中对铰接部位的配合间隙做了合理预留，既保证摆动时无卡滞，又不会因为间隙过大导致密封件被挤入缝隙造成损坏，所有加工面的倒角与退刀槽都按照机械加工规范设计，可直接用于后续的加工工艺编制。
