双层堆叠式USB2.0接口连接端口

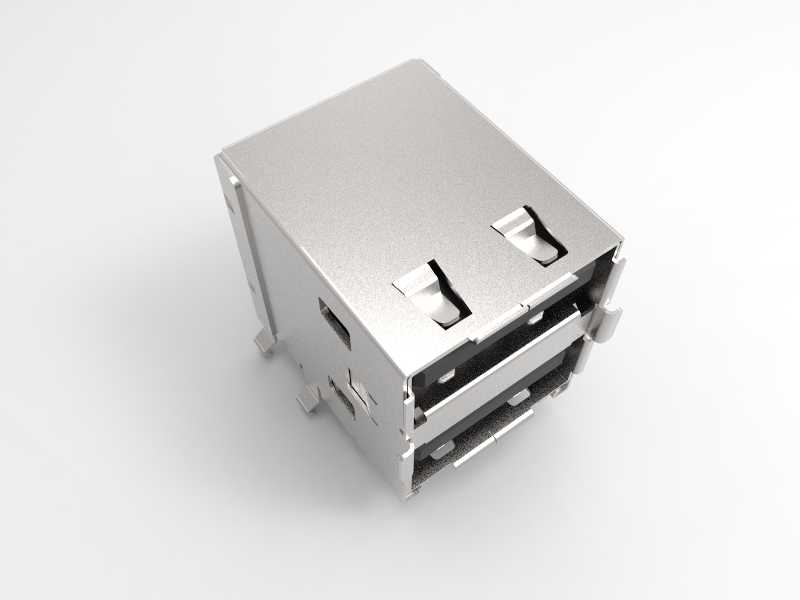

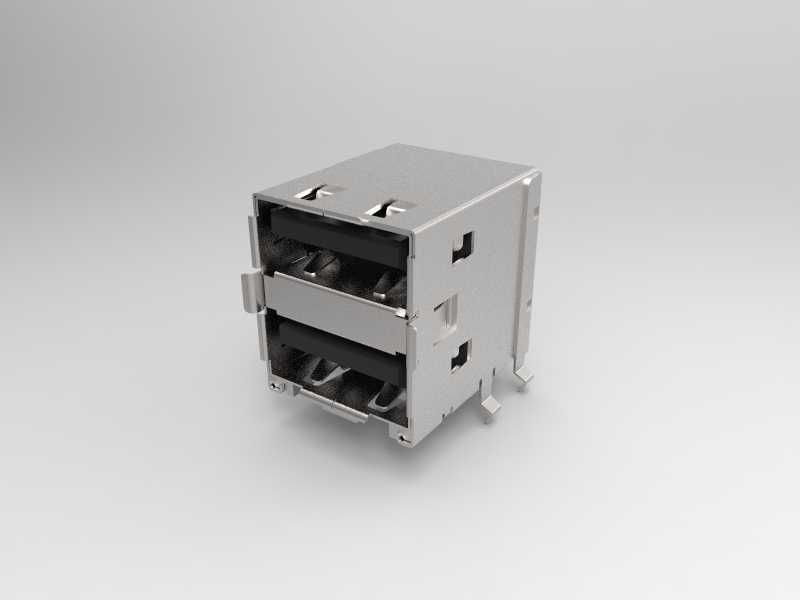

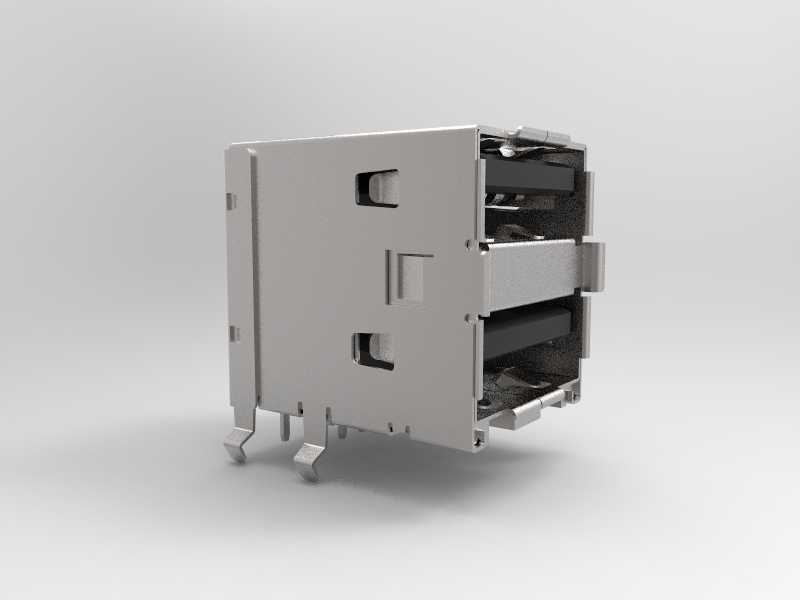

这款双层堆叠式USB2.0连接端口，是消费电子、工业控制设备领域应用极为广泛的板载连接组件，主要承担设备与外部USB外设之间的数据传输、小功率供电接驳的核心作用，常见于台式机主板前置面板、工业工控机外接端口、嵌入式设备扩展接口、USB集线器内置母座等场景，能够在有限的设备面板空间内提供两路独立的USB2.0连接通道，相比单端口设计可节省近40%的面板占用面积，适配空间紧凑的设备布局需求。从功能特性来看，该端口严格遵循USB2.0传输规范，支持最高480Mbps的传输速率，同时向下兼容USB1.1标准设备，端口内部的接触弹片采用高弹性铜材镀镍工艺，反复插拔寿命可达数千次，接触电阻稳定，能够保障数据传输过程中的信号完整性，避免丢包、断连等问题；双层独立的通道设计互不干扰，可同时接驳U盘、鼠标、键盘、小型USB供电外设等不同设备，满足多设备同时连接的使用需求。在设计思路上，这款端口采用堆叠式一体化结构，将两个独立的USB母座上下整合为单一组件，外壳采用一体冲压成型的金属屏蔽罩，既可以提升整体结构强度，抵御安装和使用过程中的外力挤压变形，也能起到电磁屏蔽作用，减少外部电磁干扰对数据信号的影响，同时金属外壳预留的焊脚可直接与设备PCB板的接地层焊接，进一步提升抗干扰能力；端口两侧设置有定位卡扣与固定插脚，在波峰焊或者手工焊接过程中能够精准定位在PCB板的对应焊盘位置，避免焊接偏移，同时插脚穿过PCB板焊接后可提供足够的固定强度，抵御日常插拔产生的外力拉扯，防止端口松脱。从外形尺寸与安装边界来看，该端口整体为方正的金属壳体结构，宽度与标准单USB端口保持一致，高度约为单端口的1.8倍，深度适配常规板载安装的空间要求，安装时仅需在设备面板开设对应尺寸的双层USB开口，PCB布局时预留对应长宽的焊盘区域即可，无需额外的固定结构，安装便捷，能够适配不同厚度的设备面板，金属外壳的边缘做了圆角钝化处理，避免安装过程中划伤操作人员或者设备内部线材，端口内部的胶芯采用耐高温阻燃工程塑料，可耐受焊接过程中的高温，不会出现变形、融化等问题，保障长期使用的结构稳定性。
