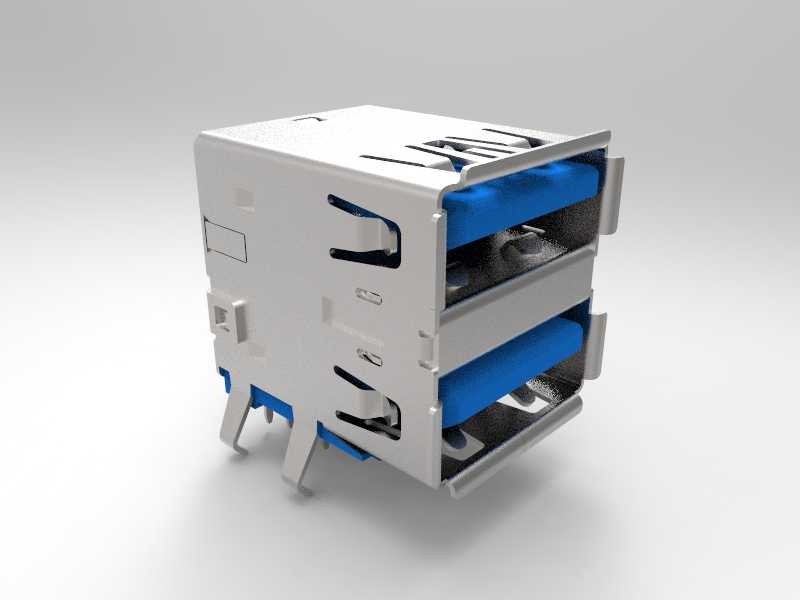

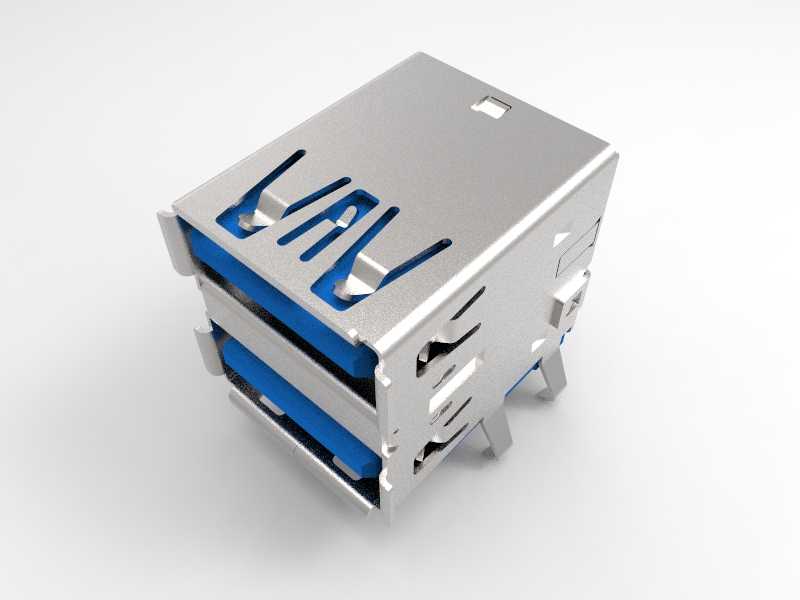

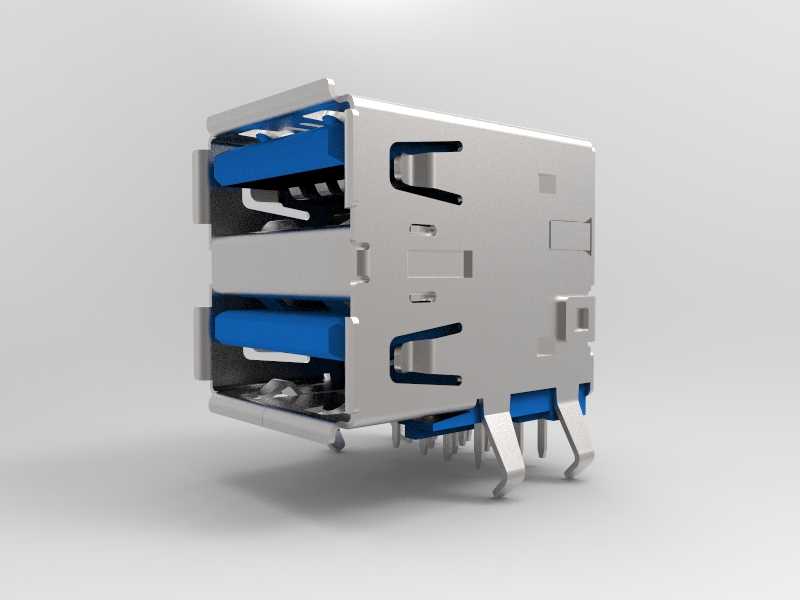

双层堆叠式USB3.0高速连接端口

这款双层堆叠式USB3.0连接端口，是面向消费电子、工业控制设备、计算机外设等领域开发的板载连接组件，核心作用是为设备提供高速数据传输与电力供给的物理接入通道，解决单端口布局占用PCB板面积过大、设备外接接口数量不足的痛点。在实际应用场景中，这类端口常被部署在台式机主板前置面板、工业一体机侧边接口区、扩展坞、外置硬盘盒、高清视频采集设备等产品上，既可以满足用户同时接入U盘、移动硬盘、USB键鼠、充电外设等多类设备的需求，也能在有限的设备壳体空间内实现接口数量翻倍，大幅提升设备的外接扩展能力。

从功能特性来看，该端口遵循USB3.0传输规范，单端口可实现最高5Gbps的传输速率，相比传统USB2.0端口传输效率提升近10倍，同时向下兼容USB2.0、USB1.1等旧规格设备，双层独立的接触端子设计让上下两个端口可同时独立工作，互不干扰，端口内部的蓝色胶芯是USB3.0规格的典型识别特征，也能在生产装配环节快速区分端口规格，避免错装混料。金属外壳采用一体冲压折弯成型工艺，外壳上预留的多组弹性卡扣与定位弹片，一方面可以在插头插入时提供足够的抱紧力，避免设备移动、震动过程中出现插头松脱、接触不良的问题，另一方面金属外壳整体接地，能够有效屏蔽外部电磁干扰，保证高速数据传输过程中的信号稳定性，降低数据丢包、传输错误的概率。

在设计思路上，这款端口采用上下双层堆叠的结构布局，相比横向并排布置的双USB端口，可减少近40%的PCB板横向占用空间，让设备内部的元器件排布更加紧凑，适配小型化、轻薄化的设备设计趋势。端口底部的插装引脚经过长度与位置优化，既可以适配波峰焊的批量生产工艺，也能保证焊接后引脚与PCB焊盘的结合强度，承受至少1500次的插拔循环而不出现焊盘脱落、引脚松动的问题。安装边界方面，该端口整体外形尺寸控制精准，长度、宽度、高度均符合行业通用的堆叠USB端口安装规范，外壳侧边预留的定位柱可以在装配时快速与设备壳体、PCB板上的定位孔对齐，降低装配对位难度，端口前端的突出高度与设备壳体的开口尺寸完全匹配，装配后端口端面与壳体表面齐平，不会出现凹陷、突出过多的问题，兼顾装配便利性与外观一致性。端子接触部位采用镀金处理，提升抗氧化能力与接触导电性，长期使用也不会出现接触电阻升高、传输不稳定的问题，适配各类复杂使用环境下的长期稳定工作需求。
