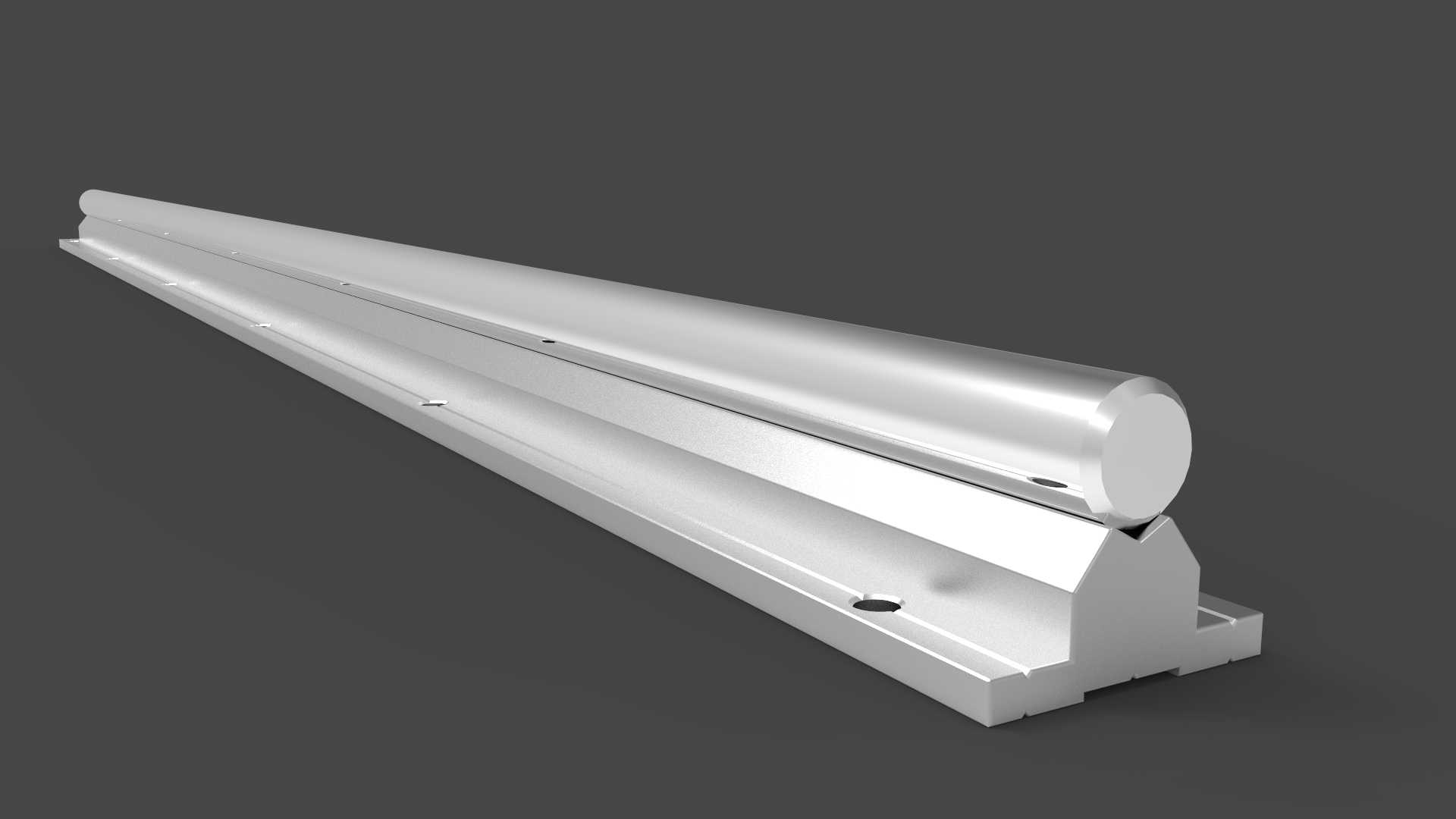

TBS16-800mm线性支撑导轨结构设计

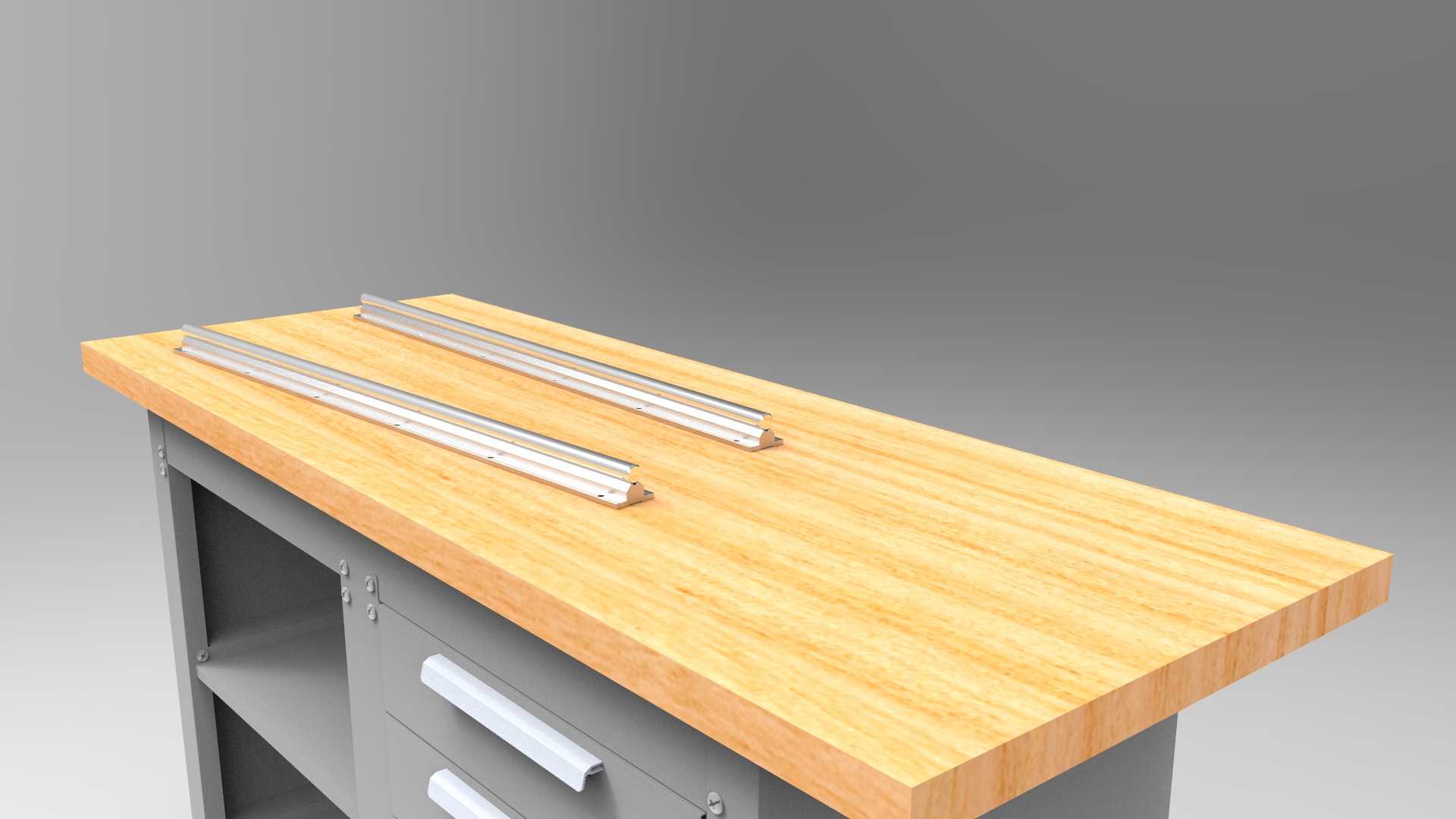

这款TBS16系列长度800mm的支撑轨，是直线运动传动系统里的核心导向承载部件，广泛应用在自动化生产线的物料滑台、数控加工设备的进给轴、包装机械的推料机构、检测设备的位移模组等需要高精度直线往复运动的场景中，能够为运动部件提供稳定的运行轨迹与刚性支撑，有效降低运动过程中的偏载、晃动问题，保障设备运行的平稳性与定位精度。从功能特性来看，这款支撑轨采用一体式基座搭配圆柱承载轨的结构设计，基座上预设了等距分布的安装沉孔，可直接通过螺栓固定在设备安装基准面上，安装过程无需额外加工复杂的定位槽，大幅降低现场装配的调试难度；圆柱轨面经过精磨加工，表面粗糙度低，与配套滑块配合时摩擦阻力小，运行过程中噪音低、磨损量小，能够长期维持稳定的运动精度，即使在中低速、中等负载的连续运行工况下，也能保持可靠的导向性能。设计过程中，工程师充分考虑了不同工况的安装适配需求，基座底部的安装孔位按照标准间距排布，兼容市面上多数同规格直线支撑单元的安装尺寸，用户在旧设备改造替换时无需重新加工安装面，可直接完成替换装配；整体结构做了轻量化优化，在保证结构刚性满足承载要求的前提下，尽可能缩减了基座的多余壁厚，既降低了部件自身重量，也减少了材料消耗与加工成本。外形尺寸方面，这款支撑轨总长度为800mm，有效行程可覆盖接近750mm的直线运动范围，能够满足多数中小型自动化模组的行程需求；基座宽度、圆柱轨直径均按照TBS16系列的标准参数设计，安装孔的沉头深度、孔位间距都经过严格公差校核，安装后整体基准面的平面度误差控制在极小范围内，避免因安装偏差导致的运动卡滞、滑块磨损加快等问题。在实际应用中，这款支撑轨既可以单根使用，作为单轴直线运动的导向载体，也可以两根平行配对使用，为大跨度的运动滑台提供双侧导向支撑，适配不同负载、不同行程的设备设计需求，尤其适合对安装便捷性、运行平稳性有较高要求的通用自动化设备场景，能够帮助设备厂商缩短设计周期，降低装配调试的人工成本，同时提升设备整体的运行可靠性与使用寿命。
