自行车用马尼图山地车阻尼减震器结构设计

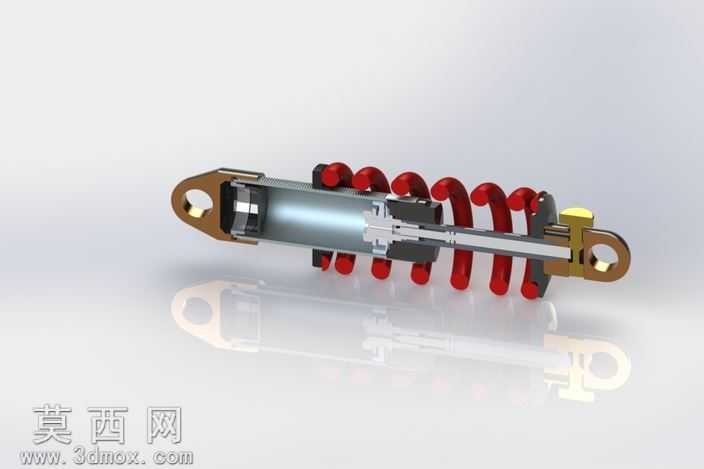

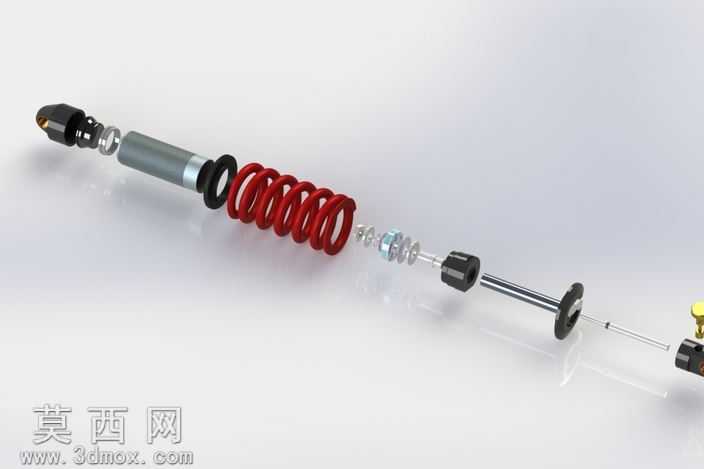

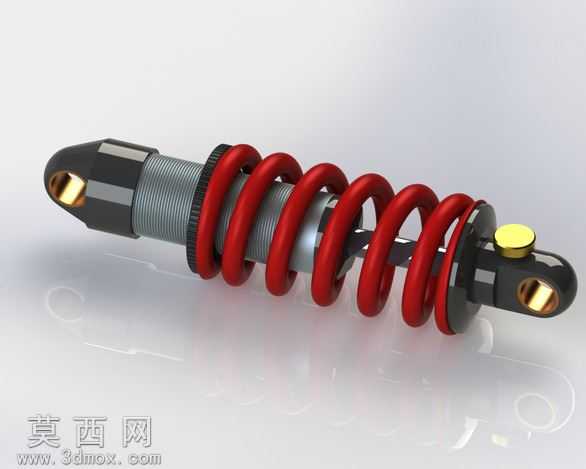

本作品为自行车专用的马尼图结构周期阻尼减震器三维建模成果，建模阶段以实体建模为核心逻辑，先完成核心阻尼筒体的结构搭建：筒体采用带调节螺纹的柱体结构，表面的细密调节螺纹通过螺旋扫描特征生成，还原实物中预压调节的齿圈结构，齿圈的防滑齿通过环形阵列特征均匀排布，保证调节操作的结构还原度。两端的连接吊耳采用带衬套孔的叉形结构，吊耳内的金属衬套单独建模，通过同轴配合与吊耳主体装配，还原减震器与车架、前叉的连接结构，衬套孔的倒角、端面的密封槽细节均通过拉伸切除、倒角特征逐一还原，保证装配结构的合理性。核心减震螺旋弹簧采用变节距螺旋扫描特征生成，弹簧钢丝的直径、弹簧的中径参数匹配山地车减震的承重需求，弹簧两端的并圈磨平结构通过端面切除特征处理，保证弹簧与两端托盘的贴合度，弹簧表面的红色涂装通过外观材质赋予实现，还原实物的视觉特征。阻尼调节端的金色调节旋钮单独建模，旋钮表面的防滑滚花通过阵列特征生成，旋钮与阻尼杆的同轴配合、端面的密封盖结构均做了细节还原，避免出现结构穿模的问题。渲染阶段采用工作室光照环境，主光源从侧上方打光，突出弹簧的螺旋曲面光影、筒体金属表面的拉丝质感，辅光源补光消除结构暗部的死黑区域，地面添加微弱的反射效果，提升整体渲染的真实感。材质设置上，筒体部分赋予金属拉丝钢材质，调整粗糙度参数还原金属的哑光质感，两端吊耳赋予黑色硬质工程塑料材质，调节旋钮赋予抛光金色金属材质，弹簧赋予红色烤漆金属材质，不同材质的粗糙度、金属度参数逐一调整，区分不同部件的材质差异。结构设计上还原了阻尼减震的核心逻辑，筒体内部预留阻尼腔的装配空间，阻尼杆与筒体的滑动配合结构做了简化还原，保证整体结构的运动逻辑通顺，建模过程中对原英寸单位的参数做了公制转换修正，调整了缩放比例带来的尺寸偏差，保证各部件的尺寸匹配度，所有装配部件均添加对应的配合约束，避免出现部件错位的问题，整体模型完整还原了山地车阻尼减震器的外观与核心结构，可用于结构展示、配件设计参考等场景。
