微型贴片二极管齐纳元件精细三维造型

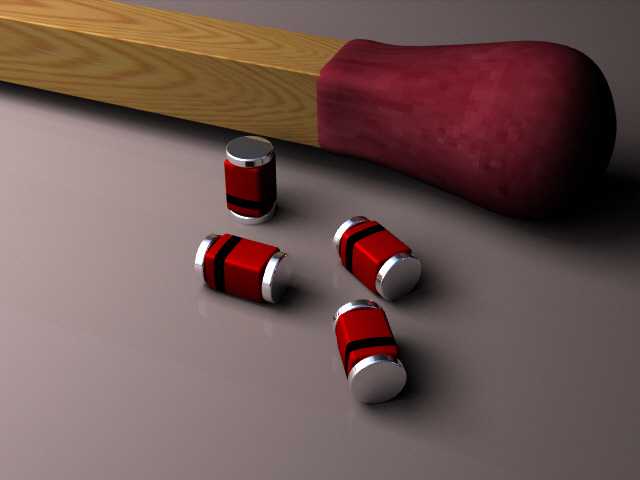

本次呈现的微型元件造型，聚焦电子装联领域常用的贴片式齐纳二极管，这类元件广泛应用于消费电子、工业控制板卡、汽车电子模块的电压钳位、稳压保护回路中，是高密度表面贴装工艺里不可或缺的基础分立器件。从实际应用场景来看，这类melf封装的元件凭借圆柱状的本体结构，在高频电路、高可靠性要求的板卡中相比矩形贴片元件拥有更优的散热表现与机械应力耐受能力，常被布置在电源输入端口、信号接口防护位置，承担过压保护、基准电压提供的核心功能。

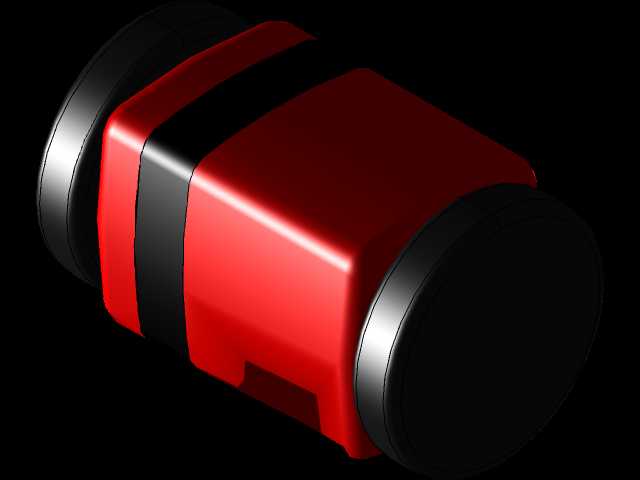

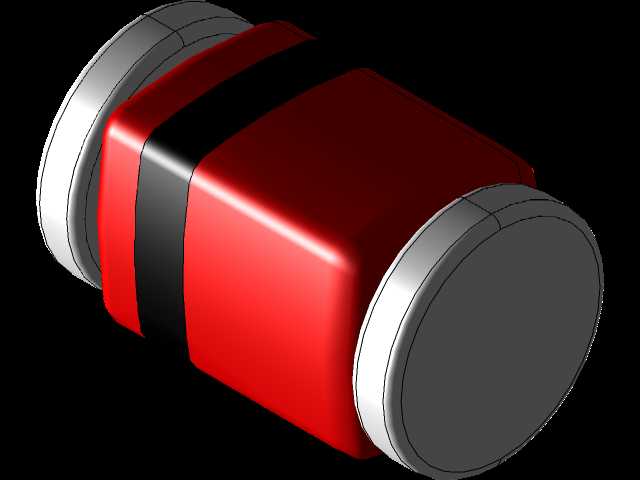

在设计思路层面，造型还原了该类元件的真实结构特征：两端为镀锡金属端电极，表面做了金属光泽的质感处理，还原量产元件端电极的焊接适配特性；中间主体为深红色环氧封装层，表面做了哑光质感处理，同时还原了元件本体上的极性标识黑带，符合实际生产中元件极性识别的设计要求，避免贴装过程中出现极性反向的装配错误。外形尺寸严格遵循行业通用的2*1.2*1.2毫米规格边界，建模过程中精准控制了元件的安装公差范围，两端电极的直径、本体长度的尺寸偏差控制在工业级贴装允许的公差带内，完全适配常规0805焊盘的钢网开孔设计，能够直接导入SMT贴装仿真流程中验证吸嘴拾取、焊盘对位的工艺可行性。

从功能特性还原角度，造型充分考虑了melf封装元件的结构特点：圆柱本体的弧度做了平滑过渡处理，没有生硬的棱角，还原了实际元件注塑成型后的圆润外观；两端电极与本体的衔接处做了细微的台阶结构，还原真实元件端电极压合封装的工艺特征，能够直观呈现元件的装配层级。这类精细的元件造型，可用于PCB布局的可视化校验、SMT产线贴装程序的模拟调试、电子产品装配教学的演示素材，帮助工艺人员提前预判元件布局间距、干涉风险，也能为电子装联相关的实训教学提供具象的三维参照，让学习者直观理解微型贴片元件的结构特征与装联要求。
