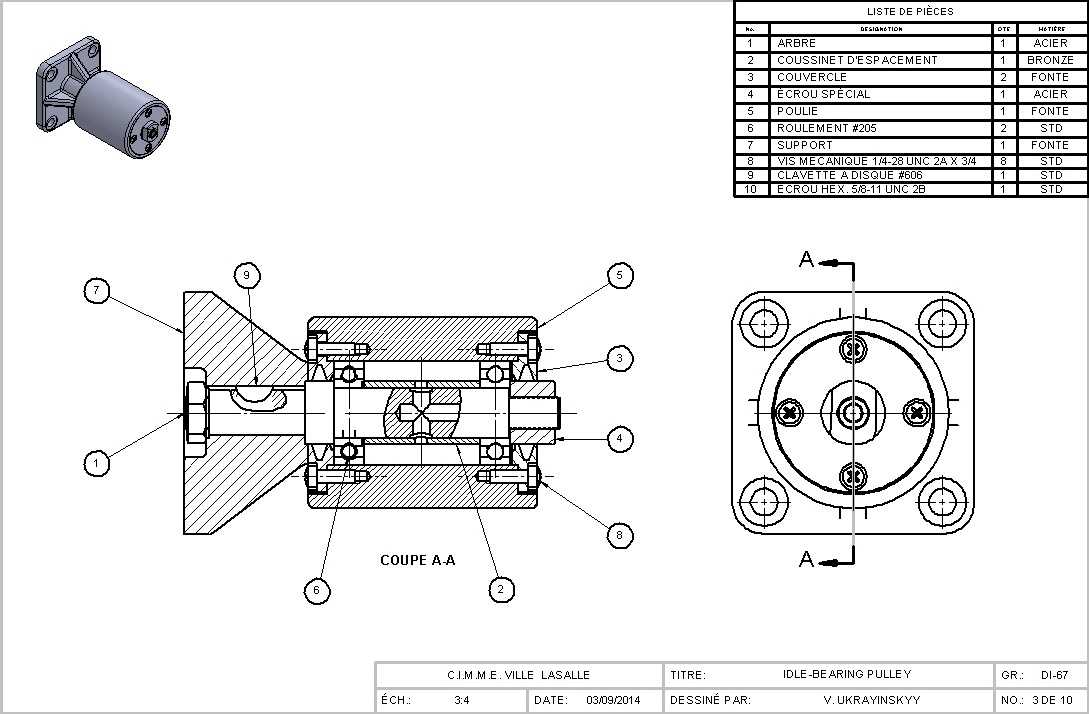

带安装底座的滚珠轴承惰轮结构设计

这款滚珠轴承惰轮是机械传动系统中常用的张紧与导向部件，主要应用在各类需要同步带、平皮带传动的设备场景中，比如小型自动化输送线、桌面级加工设备、精密仪器传动机构、轻工包装机械等领域，核心作用是调整传动带的张紧力度，改变皮带的传动走向，同时吸收传动过程中产生的小幅振动，避免皮带打滑、跳齿，保障整套传动系统运行的平稳性与传动精度。

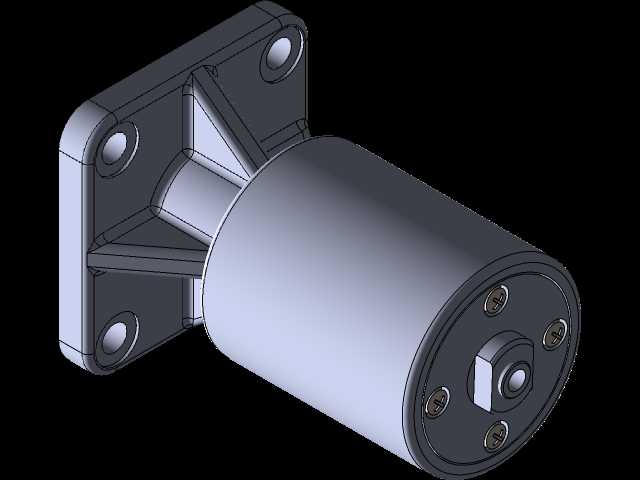

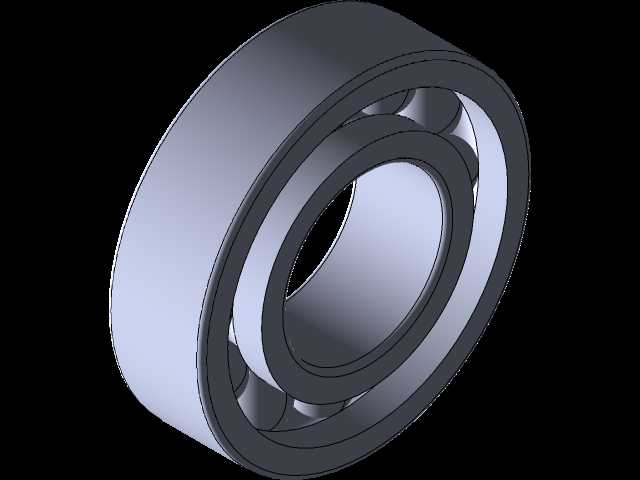

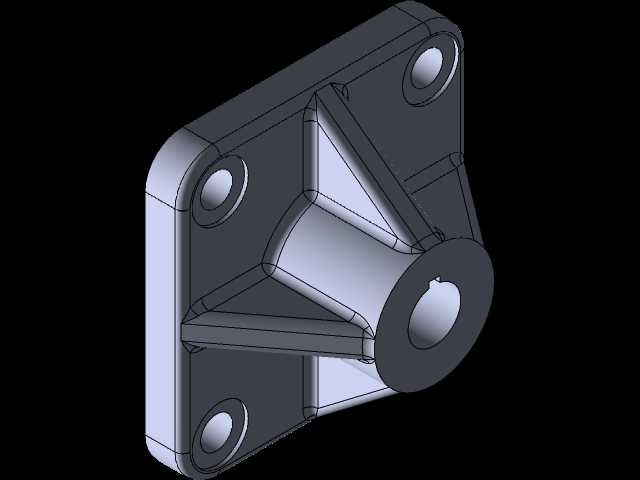

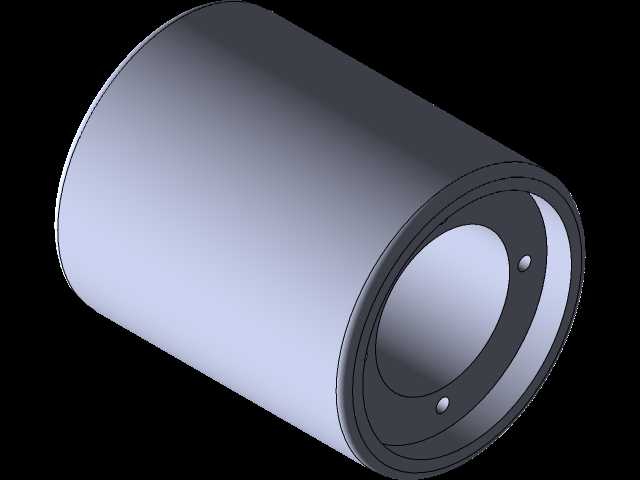

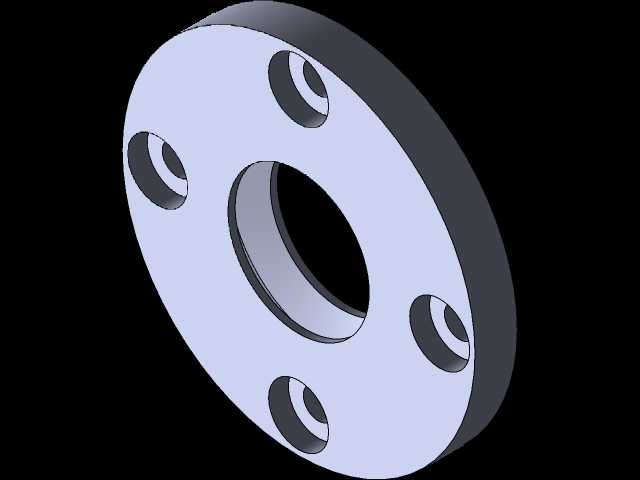

从功能特性来看，该惰轮采用集成式滚珠轴承作为核心转动部件，相比传统滑动轴承结构，转动阻力更低，运行过程中摩擦损耗更小，长时间连续工作也能保持稳定的转动状态，不会出现卡滞、异响等问题。外部的金属轮体表面做了光滑处理，和传动带接触时不会刮伤带体，能有效延长传动皮带的使用寿命。底部设计了带加强筋的方形安装法兰，法兰上预留了四个对称的安装孔，既可以通过螺栓直接固定在设备的安装面板上，也能搭配调整支架使用，方便后期调整惰轮的张紧位置，适配不同的安装间距需求。

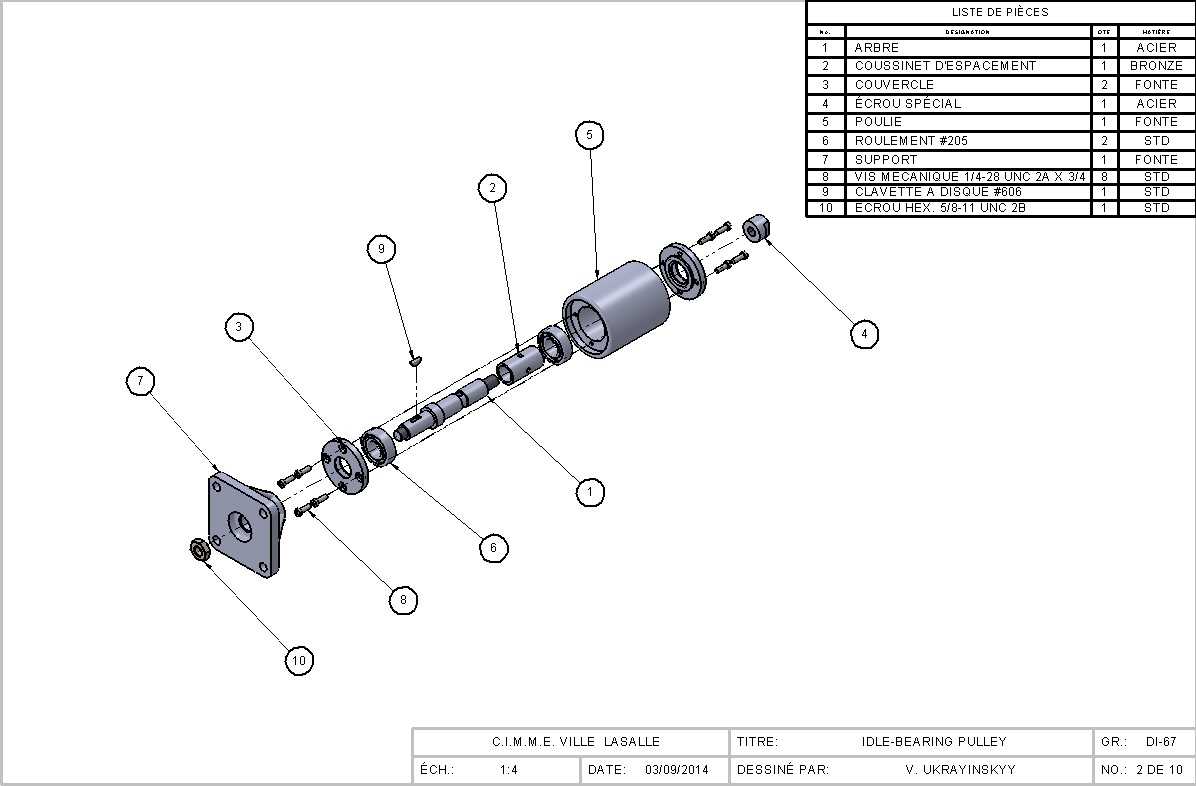

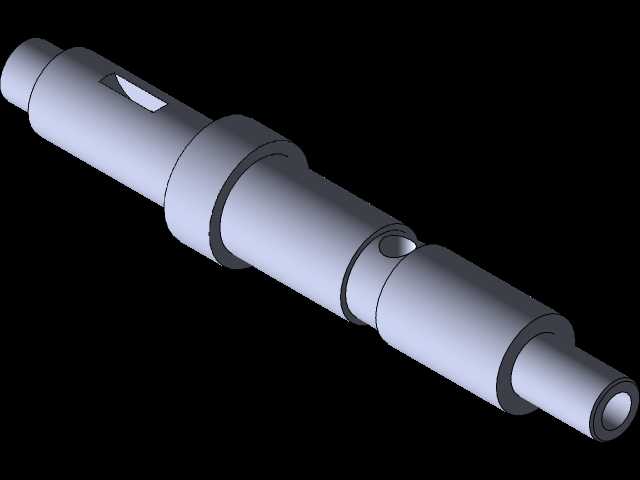

设计思路上，这款惰轮采用了模块化的集成设计，将轴承、轮体、安装底座整合为一个整体组件，不需要用户额外选配轴承再进行组装，减少了装配环节的误差，也降低了现场安装的难度。轮体和轴承之间采用过盈配合的装配方式，保证转动过程中轮体和轴承内圈不会出现相对滑动，避免磨损松动。顶部的锁紧结构可以将轴承内圈牢牢固定在轮轴上，防止高速转动时部件出现轴向窜动。从安装边界来看，方形底座的安装孔位采用标准对称布局，适配市面上多数常规的张紧调节支架，整体径向尺寸紧凑，不会占用过多的设备内部安装空间，轴向长度经过优化，既保证了和标准宽度传动带的接触面积，又不会因为过长导致结构冗余。在实际使用中，这款惰轮可以承受一定的径向载荷，能够适配中低负载的传动场景，安装时只需要保证安装面的平面度，将螺栓均匀锁紧即可，日常维护也十分简便，只需要定期检查轴承的润滑状态和轮体表面的磨损情况，就能保证长期稳定运行。
