TO-220封装7805线性直流稳压元件

7805作为经典的三端线性直流稳压元件，在低压直流供电场景中有着极为广泛的应用，尤其在开源硬件开发、小型工控板卡供电、消费类电子低压供电回路中，是极为常用的基础供电元件。这款模型还原的是TO-220直插封装版本的7805，这类封装的元件自身散热条件适配1A以内的持续输出电流场景，能够将输入端7V至35V范围内的直流电压稳定转换为5V直流输出，输出电压误差控制在±5%以内，能够为绝大多数5V供电的数字电路、单片机系统、小型传感器模块提供稳定的供电保障，避免输入电压波动、负载跳变带来的电压不稳问题，减少电路因供电异常出现的死机、采样不准、硬件损坏等故障。

从实际应用场景来看，这类稳压元件常被布置在PCB板的电源输入区域，搭配前后级的滤波电容组成完整的线性稳压回路，在arduino开源开发项目中，很多外接电源供电的方案都会选用该元件作为核心稳压部件，将外接9V、12V直流电源转换为单片机及外设所需的5V电压，也会被集成在小型工控模块、车载低压供电模块、家用小电器的控制板中，作为板载5V供电的核心转换部件。

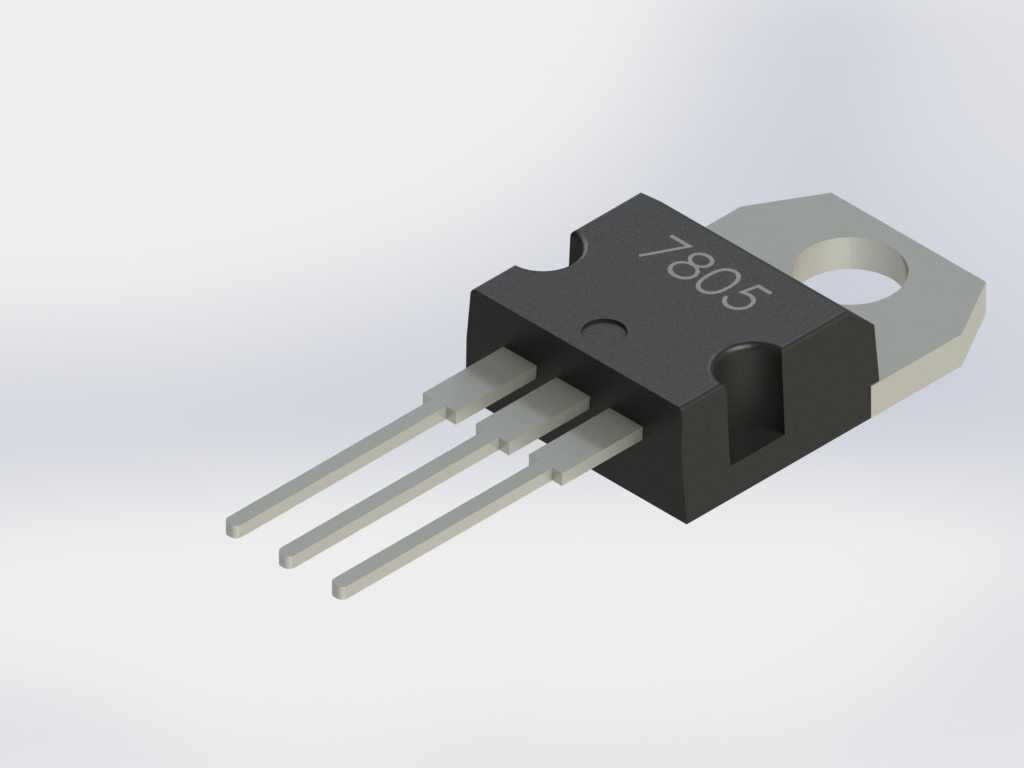

在产品设计层面，该模型完整还原了TO-220封装的全部结构特征：主体为黑色塑封本体，本体表面印有清晰的7805型号标识，本体一侧延伸出金属散热固定片，固定片上预留了标准直径的安装孔位，可配合螺丝将元件固定在额外的铝制散热片上，提升大负载下的散热能力；本体下方引出三根平行的直插引脚，引脚间距符合标准TO-220封装的引脚规范，完全匹配常规PCB封装的焊盘间距，能够直接用于PCB布局的干涉检查、整机装配的空间校验。

从安装边界来看，该元件塑封本体的长宽尺寸、引脚伸出长度、散热片的安装孔位高度都完全参照实物尺寸建模，在整机结构设计时，可以直接将该模型导入装配体，验证元件与周边壳体、其他元件、散热结构的间隙是否合理，避免生产装配时出现元件干涉、安装孔位错位、散热片无法装配等问题，也可用于教学演示、电路原理展示的可视化素材，帮助初学者直观理解三端稳压器的物理结构与安装方式。
