折叠臂式船用甲板起重吊运设备

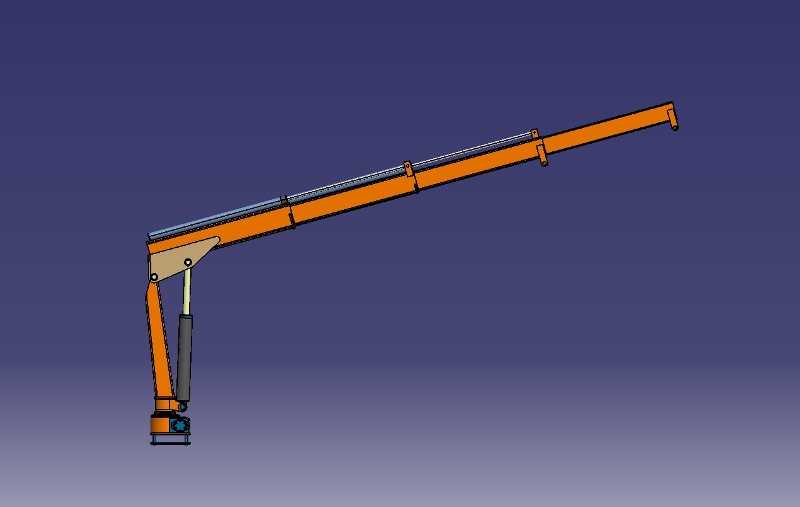

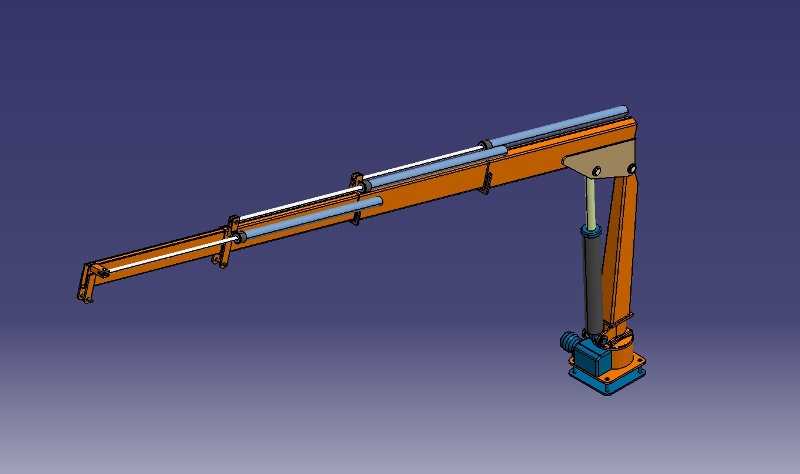

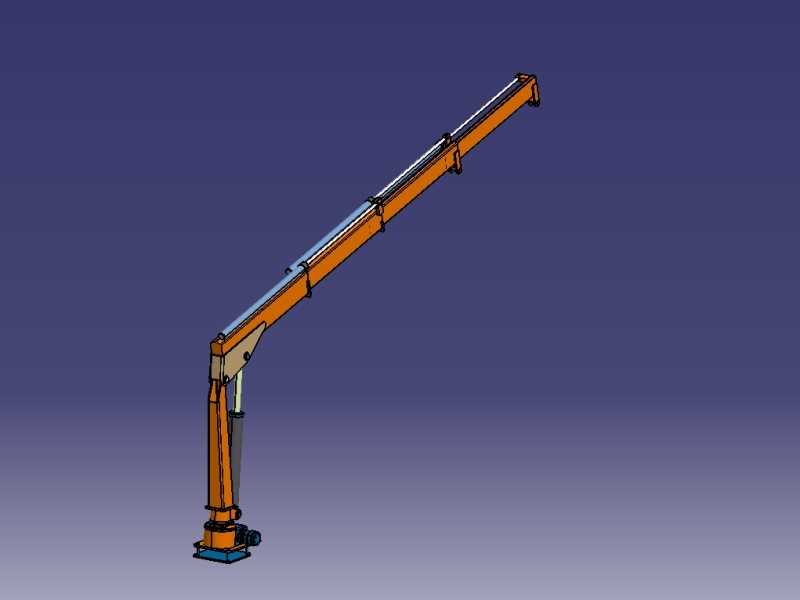

这款折叠臂式船用起重设备，主要适配内河及近海中小型作业船舶的甲板安装场景，可覆盖渔业补给船、工程作业船、小型交通艇、近海养殖作业平台等多种载具的甲板作业需求，核心用于船舶靠泊时的物资转运、甲板货物移位、水上作业机具吊放、网具与锚具收放等日常作业，能够在船舶有限的甲板空间内完成小吨位重物的精准吊运作业，弥补小型船舶无大型起重配套设施的作业短板。设备采用多节折叠伸缩臂结构设计，非作业状态下臂架可沿立柱方向折叠收拢，整体占用甲板面积极小，不会遮挡船舶航行视野，也不会对甲板人员通行、其他设备布置造成干扰；作业状态下臂架可逐节伸展，搭配立柱基座的回转支承结构，能够覆盖以安装基座为圆心、臂架最大伸展长度为半径的扇形作业区域，可灵活调整吊幅与吊高，适配不同距离、不同高度的吊运需求。设计阶段充分考虑船用作业的特殊环境，基座采用法兰式安装结构，可直接与甲板预埋的高强度焊接底座刚性连接，安装边界充分适配中小型船舶的甲板承重能力，无需对船体结构做大规模改造即可完成装配；臂架截面采用高强度薄壁箱型结构，在保证结构刚度与承重能力的前提下尽可能降低设备自重，减少船舶航行的额外载重负担。臂架折叠关节处内置液压油缸驱动结构，可实现臂架的平稳举升、伸展与收拢，动作启停无明显冲击，避免吊运过程中重物大幅晃动，适配船舶水上作业时的轻微晃荡工况；臂架末端预留标准吊具安装接口，可根据作业需求更换吊钩、吊网、夹具等不同属具，满足散货、箱装物资、不规则机具等不同类型物件的吊运需求。整体结构布局紧凑，液压管路沿臂架内侧隐蔽布置，既避免海上盐雾环境对管路的直接侵蚀，也防止作业过程中管路与吊物、甲板构件发生刮碰损坏，设备的操作维护点位均布置在人员站立可及的低位区域，日常检查、润滑保养无需攀爬臂架，适配船舶甲板的有限作业空间。
