表盘式间歇进给分度锁止机构

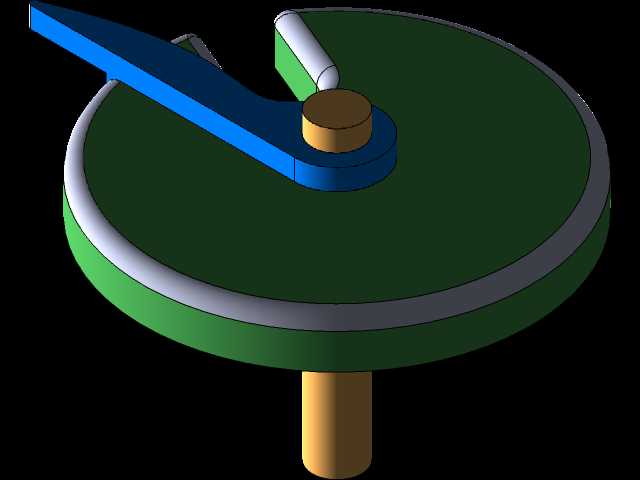

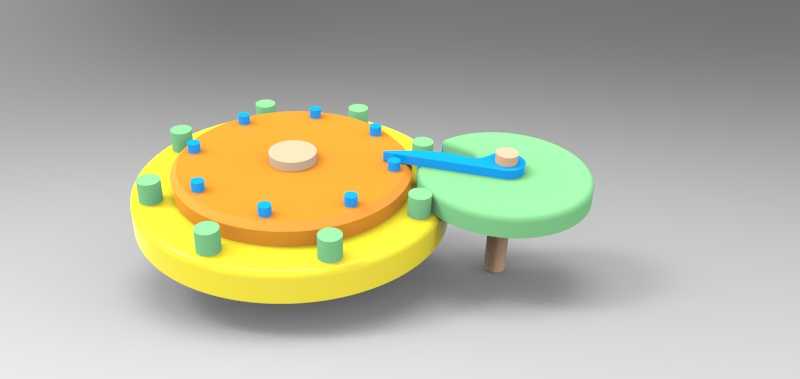

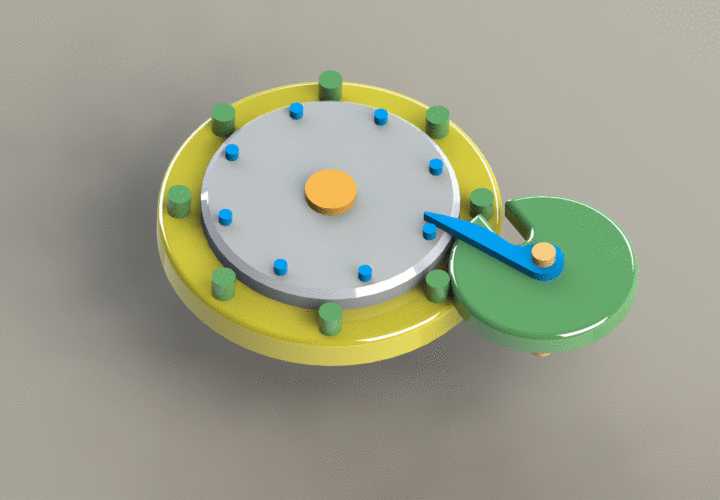

该间歇进给机构主要应用于需要周期性定角度转位、工位切换的自动化生产场景，常见于多工位装配转盘、仪表刻度加工、轻工包装送料、精密检测分度台等设备中，可实现驱动端连续回转输入、从动端按固定角度步进输出的传动效果，同时自带锁止结构避免工位偏移，保障加工或装配动作的位置精度。从功能特性来看，该机构可实现驱动部件每完整回转一周，从动表盘部件精准转动八分之一周，即每次步进对应45度分度角，转动到位后锁止结构会自动卡入定位位置，限制从动盘的额外转动，即使在设备启停、负载波动的工况下也能保持工位位置稳定，不会出现溜转、偏位问题，适配需要固定节拍分步作业的生产工序，无需额外加装独立定位锁紧组件即可完成分度与锁止的复合功能，有效简化设备整体传动链路。从设计思路来看，该机构采用类槽轮传动的优化构型，将传统槽轮的径向槽替换为沿从动盘周向均匀排布的圆柱销柱，主动拨盘上设置一体式拨爪与锁止弧面，拨爪在转动过程中依次推动销柱带动从动盘步进，当拨爪脱离销柱后，主动盘上的弧形锁止面恰好与从动盘外缘贴合，完全限制从动盘的转动自由度，相比传统外槽轮机构，该构型的销柱加工与装配难度更低，磨损后可单独更换销柱无需更换整个从动盘，维护成本更低，同时传动过程中的冲击更小，运行噪音更低，适配中低速轻载的分度传动场景。从外形与安装边界来看，该机构整体采用层叠同轴布局，从动端为三层同轴圆盘结构，底层为大直径锁止配合盘，中层为带销柱的传动盘，顶层为工位安装基准盘，三层盘同轴固定可同步转动，中心设置基准安装轴孔，可直接对接工位转盘的安装主轴；主动端为单圆盘拨盘组件，中心设置输入轴安装孔，可直接对接驱动电机或减速箱的输出轴，主动轴与从动轴的中心距为固定值，安装时仅需保障两轴平行度与中心距公差即可，整体结构紧凑，径向占用空间小，轴向厚度较薄，可直接嵌入设备台面下方安装，不会占用过多的设备上部操作空间，适配各类紧凑型自动化设备的内部安装需求，销柱沿周向均匀排布的设计也可根据实际分度需求调整销柱数量，灵活适配不同分度角的使用场景。
