间歇式受控输出擒纵传动机构

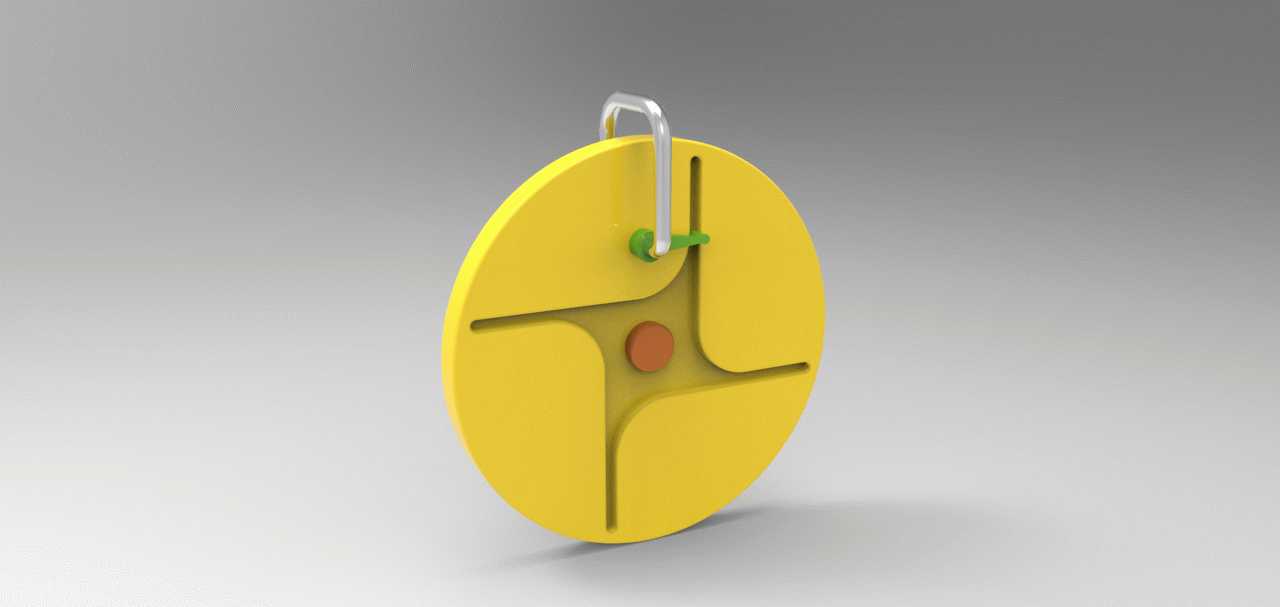

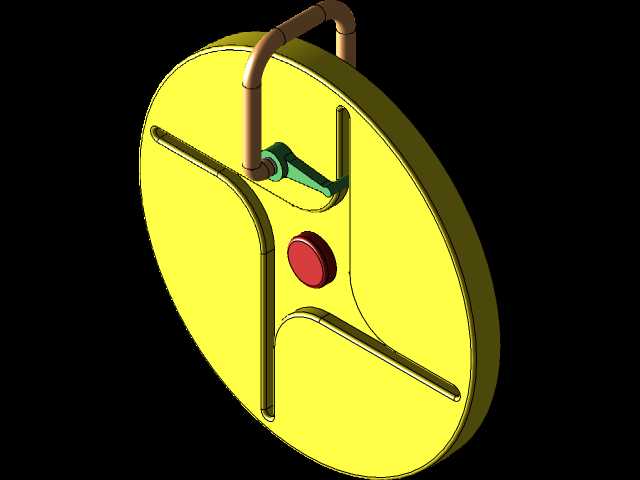

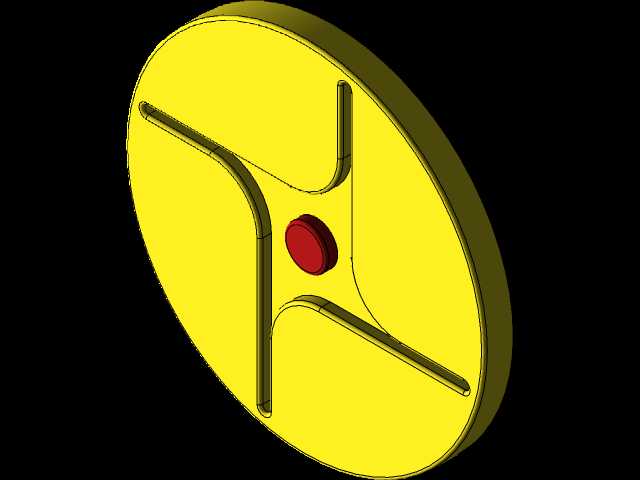

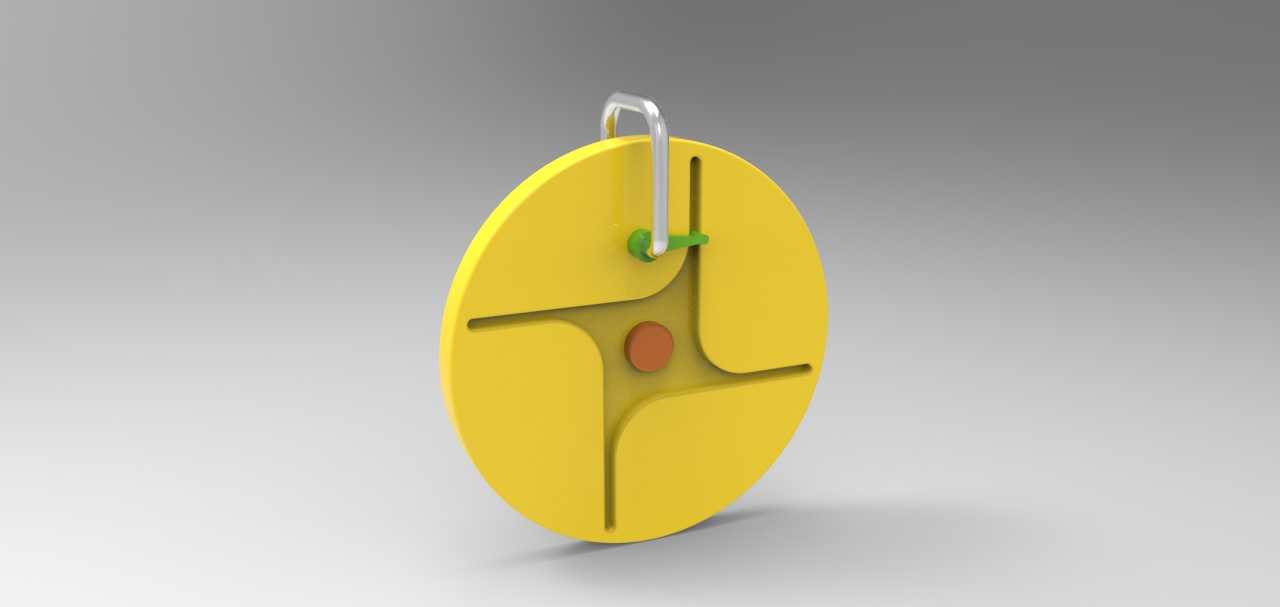

该间歇式受控输出擒纵传动机构，是精密机械传动场景中实现定比间歇运动输出的核心构件，广泛应用于需要精准控制从动件转角、实现步进式动作传递的各类设备中，常见于精密计数装置、间歇送料机构、定时执行组件、精密分度设备等工业场景，能够在连续输入转动的前提下，为末端执行件提供稳定可控的间歇式动力输出，避免连续转动带来的动作错位、行程超限等问题。从功能特性来看，该机构具备固定的传动比输出特性，主动驱动端每完成一整周的旋转运动，从动输出端仅完成四分之一周的定角度转动，输出转角精度稳定，传动过程无多余空回行程，擒纵锁止结构能够在从动件停止转动的间隙提供可靠的锁止力，避免从动件受外力影响出现偏移，保障间歇动作的位置精度。在设计思路上，该机构采用圆盘式主体布局，将驱动拨杆、擒纵卡槽、锁止弧面集成在同一主体转盘上，整体结构紧凑无冗余部件，拨杆与卡槽的接触位置做了圆弧过渡处理，能够有效降低传动过程中的接触应力，减少部件磨损，提升机构的长期运行寿命；中心位置设置的定位轴孔可适配标准规格的传动转轴，安装时无需额外定制转接构件，降低配套加工成本。从外形尺寸与安装边界来看，该机构整体为薄型圆盘结构，轴向厚度尺寸较小，径向轮廓规整无外凸的尖锐部件，安装时仅需预留对应直径的圆形安装空间即可，轴向方向无需预留过大的避让距离，能够适配内部安装空间紧凑的精密设备；拨杆组件采用外置式布局，维护时无需拆解主体转盘即可完成拨杆的磨损检查与更换，日常运维难度较低。机构的锁止弧面与转盘主体为一体化加工结构，装配时无需额外调整锁止间隙，组装完成后即可实现稳定的擒纵动作，大幅降低了装配调试的工作量，适合批量应用在标准化的精密传动设备中。
