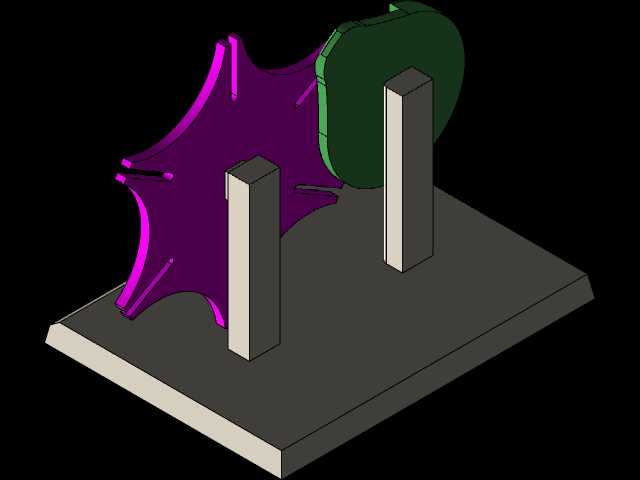

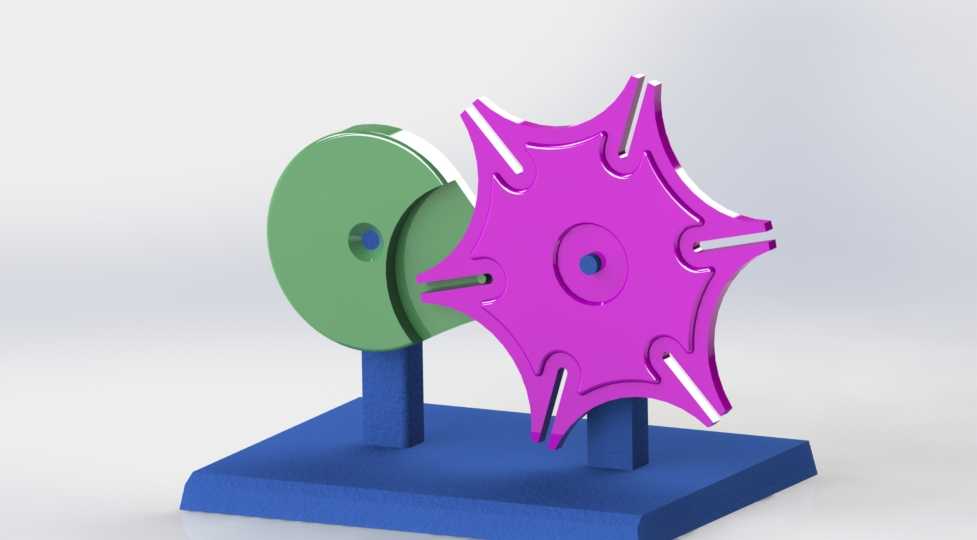

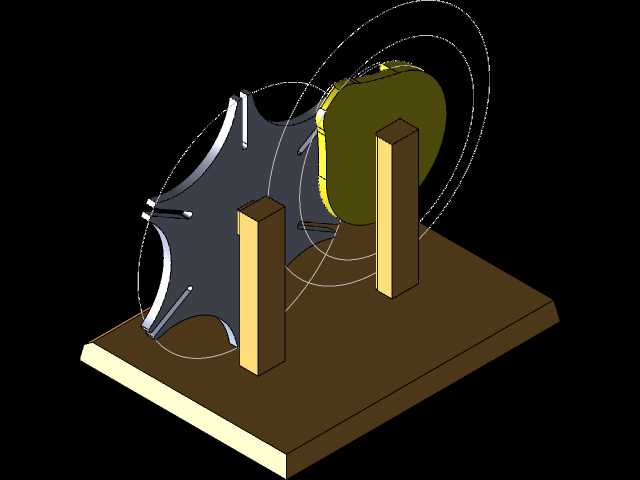

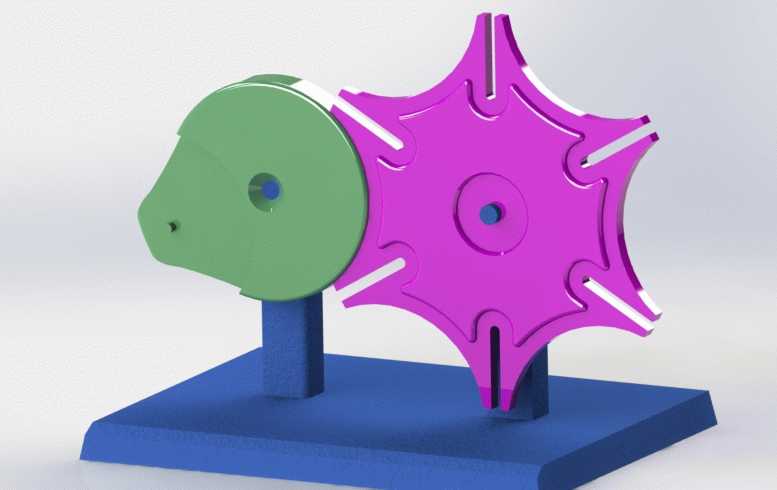

间歇传动用六槽日内瓦驱动机构

这款日内瓦驱动机构是典型的间歇运动转换部件，核心作用是将驱动侧的连续匀速旋转运动，精准转化为从动侧的周期性间歇步进旋转，在各类需要定角度间歇送进、工位切换的自动化生产场景中应用广泛，涵盖轻工包装生产线的多工位转台送料、印刷设备的走纸步进驱动、电影放映机的胶片帧间输送、自动装配线的工位转盘分度、多工位检测设备的工件转位等场景，能够在高速运转下实现精准的步进定位，避免连续传动带来的工位错位问题。

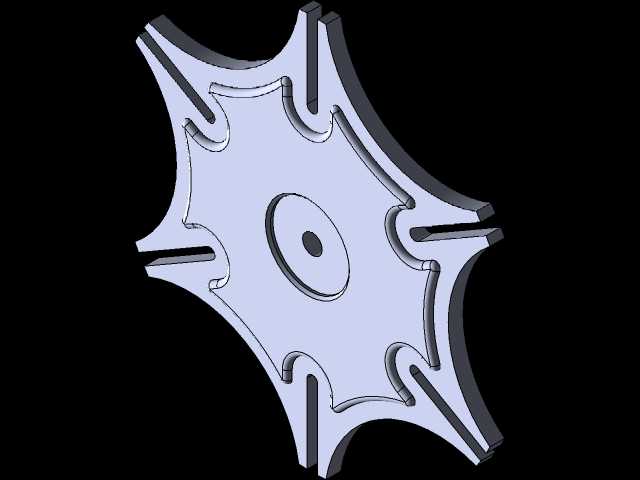

从功能特性来看，该机构采用六槽从动槽轮搭配带锁止弧的主动拨盘结构，主动拨盘每旋转一周，从动槽轮便完成一次60度的步进转动，转动过程平稳无刚性冲击，锁止弧结构能够在槽轮停歇阶段完全锁止从动部件，无需额外加装定位锁止装置即可保证停歇工位的位置精度，避免从动部件受外力扰动出现偏移。主动拨盘上的圆柱销在进入和退出槽轮径向槽的过程中，运动过渡平滑，传动过程噪音低、磨损小，长期运行的精度保持性优异，相比棘轮、不完全齿轮等其他间歇传动结构，该机构的传动冲击更小，更适合中高速运转的自动化设备使用。

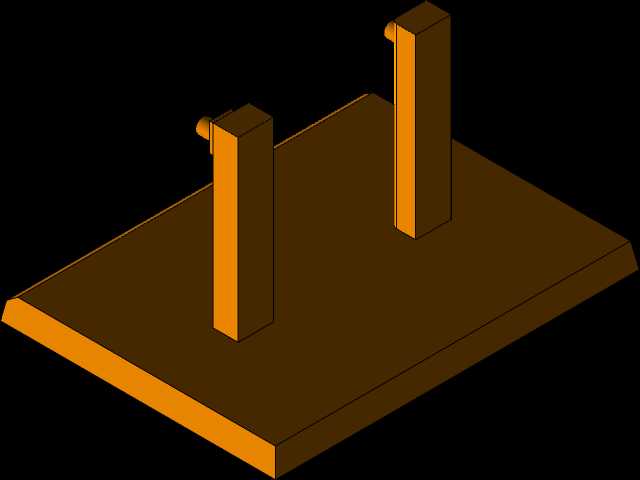

在设计思路上，该机构充分考虑了传动过程的动力学特性，主动拨盘的锁止弧采用与槽轮外圆完全匹配的凹圆弧轮廓，锁止配合间隙控制在合理范围内，既保证锁止阶段无窜动，又避免配合过紧出现卡滞；槽轮的径向槽采用等宽设计，与圆柱销的配合间隙经过优化，既保证销子顺利滑入滑出，又将传动回程间隙控制在最小范围；支撑结构采用立式双立柱搭配整体式安装底座，两个支撑立柱分别承载主动拨盘和从动槽轮的转轴，保证两根转轴的平行度误差控制在极小范围内，避免转轴偏斜带来的传动卡滞和异常磨损；底座采用平整的矩形结构，预留了充足的安装固定空间，可直接通过螺栓固定在设备安装平台上，无需额外设计复杂的安装转接结构。

从安装边界与尺寸适配来看，该机构整体结构紧凑，底座的长宽尺寸适配多数小型自动化设备的内部安装空间，主动轴和从动轴的中心距经过精准计算，保证圆柱销进入径向槽时的传动角度处于最优区间，避免传动角过小带来的受力恶化；转轴的伸出端预留了标准的传动连接位，可直接通过联轴器与驱动电机、输出负载连接，安装调试过程简单便捷；整体外露的传动结构也便于日常的润滑维护和运行状态观察，适合在教学演示模型、小型自动化设备、实验测试装置中使用，能够直观展示间歇传动的运动原理，也可直接作为功能部件集成到终端设备中实现间歇传动功能。
