法兰连接弹簧式安全阀结构设计

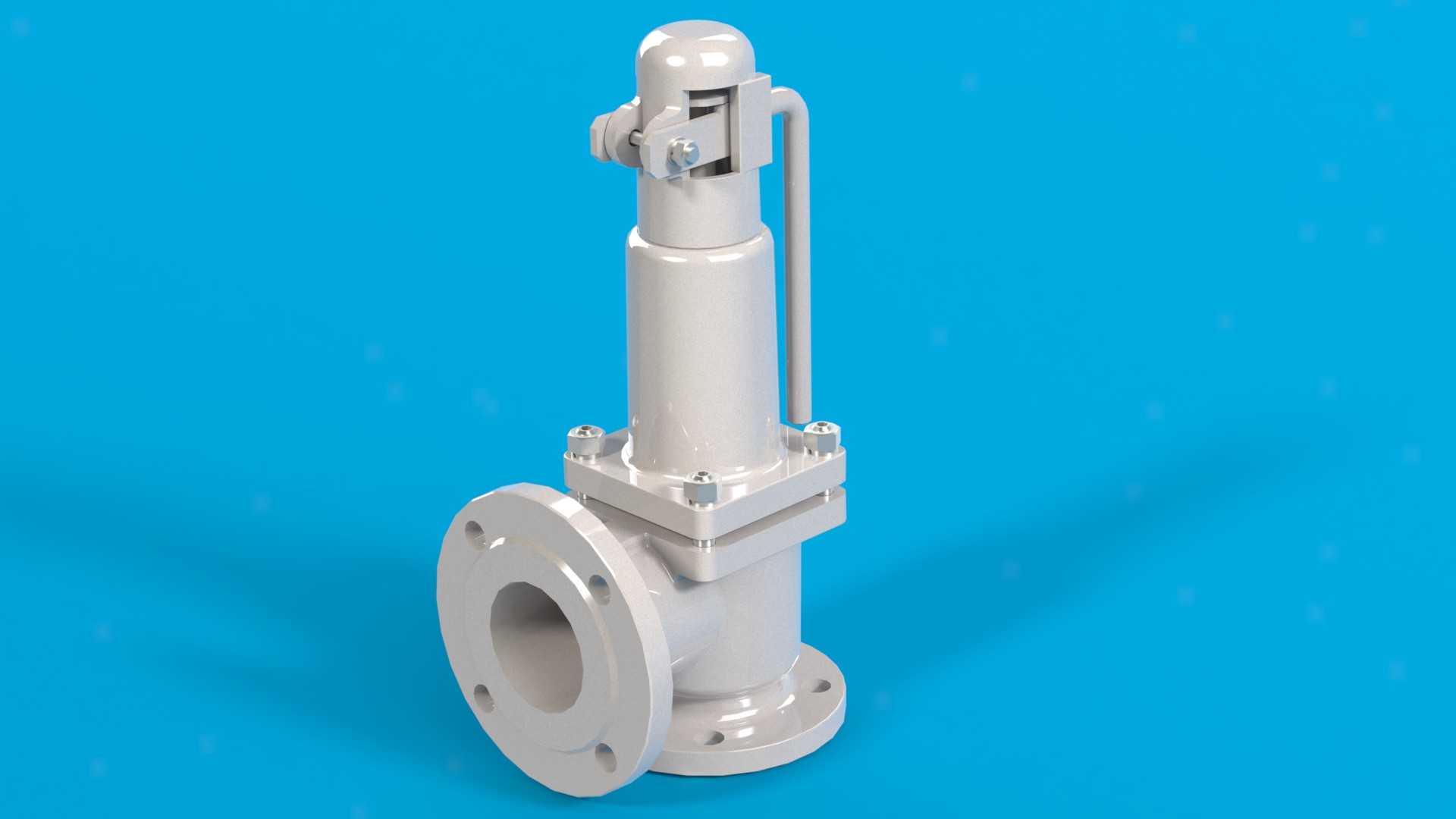

这款法兰连接式安全阀是工业压力管道与承压设备系统中不可或缺的安全保护部件，主要应用于石油化工、热力管网、给排水、压力容器配套等场景，当系统内部介质压力超过设定的安全阈值时，阀门会自动开启泄放多余压力，待压力回落至正常工作区间后自动关闭，避免设备超压引发泄漏、爆裂等安全事故，保障整套管路系统的运行稳定性与现场作业安全。从功能特性来看，该款安全阀采用弹簧加载式结构设计，依靠弹簧预紧力实现阀瓣的密封压紧，顶部设置的提升扳手可在设备检修、定期校验时手动开启阀瓣，完成泄压动作测试与阀座密封面的吹扫清洁，避免长期运行过程中介质杂质卡滞阀瓣导致启闭失效。阀体采用角式流道结构，侧部为介质入口、底部为介质出口，进出口均采用法兰连接形式，能够与对应通径的工业管道法兰实现快速对接，密封面匹配标准法兰的密封尺寸要求，安装后可保证连接部位的承压密封性能，杜绝介质外漏风险。在设计思路上，这款安全阀的结构充分考虑了工业现场的安装与维护需求，整体采用立式布局，阀杆与弹簧组件同轴布置在阀体上部的阀帽内部，既可以保护内部弹簧、阀杆等运动部件不受外界粉尘、水汽的侵蚀，也能让整体受力更加均匀，避免阀瓣启闭过程中出现偏磨导致密封失效。阀体中法兰采用螺栓紧固连接结构，拆卸后可快速更换内部弹簧、密封垫等易损件，降低后期维护成本。从安装边界尺寸来看，该安全阀入口通径为DN50，出口通径为DN65，进出口法兰的螺栓孔分布、密封面尺寸均匹配对应公称压力的法兰标准，安装时需保证阀体垂直布置，阀杆处于铅垂状态，进出口连接管道需设置独立支撑，避免管道重量附加在阀体上导致连接部位受力变形，同时要预留出顶部扳手操作与后期检修的操作空间，保证日常巡检与定期校验时能够顺利操作。流道设计上采用平滑过渡的腔体结构，能够减少介质泄放时的流阻，提升泄压响应速度，阀瓣与阀座的密封面采用硬质合金堆焊结构，具备优异的耐磨、耐冲蚀性能，可适配水、蒸汽、油品等多种常见工业介质的使用需求，在长期频繁启闭的工况下仍能保持可靠的密封性能。
