食品级可伸缩皮带输送机三维设计模型

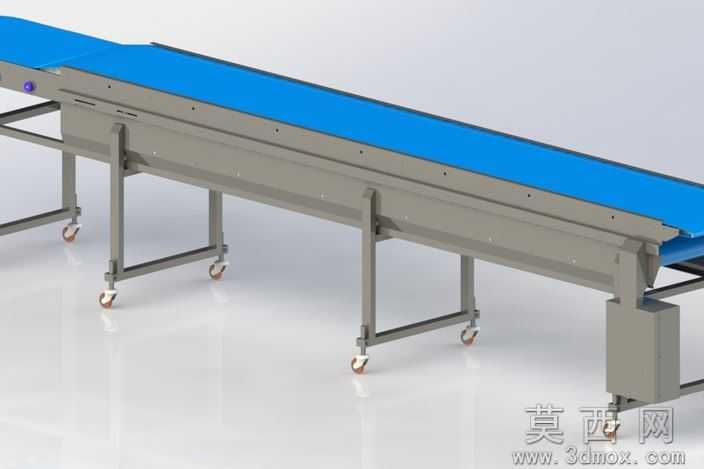

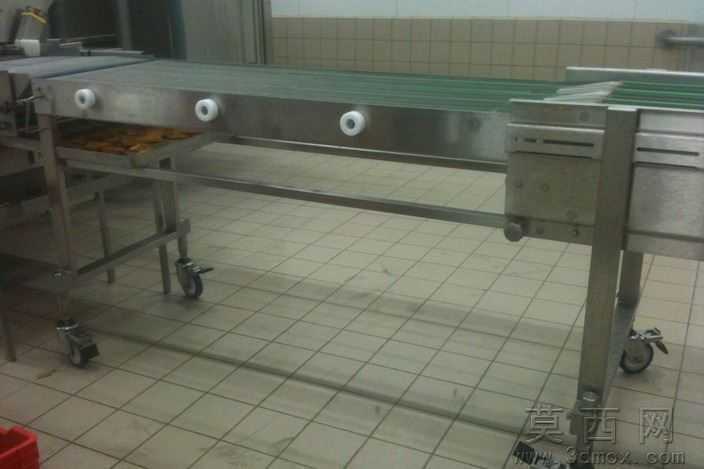

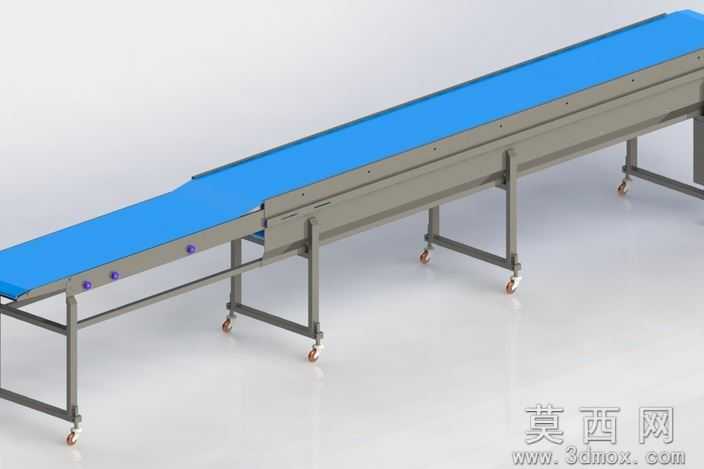

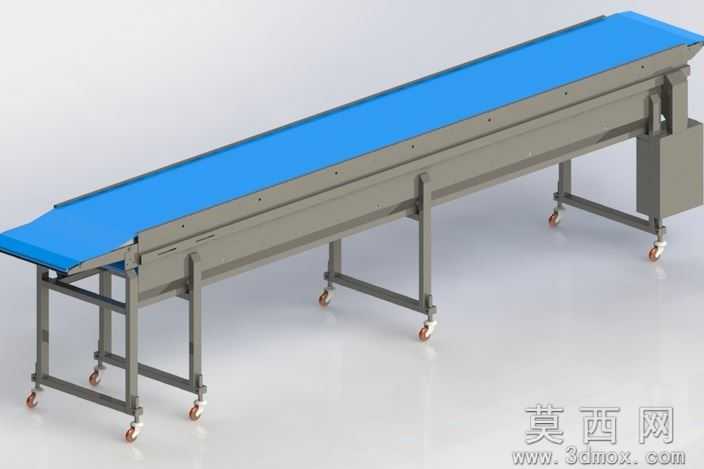

本模型为食品工业场景适配的可伸缩式皮带输送机三维设计成果，建模阶段以SolidWorks2012为核心平台完成全参数化搭建，首先从输送线的核心功能需求出发，先确定伸缩段的行程参数、皮带宽度、整机额定输送载荷等核心指标，通过自底向上的装配逻辑依次完成机架主体、伸缩滑移架、驱动辊组、张紧机构、万向脚轮、侧边护板、驱动电机安装座的独立零件建模，每个零件均添加完整的几何约束与尺寸关联，修改核心参数即可快速调整整机长度、输送高度等关键尺寸，适配不同车间的布局需求。参数设计阶段针对食品输送场景做了专项优化，机架采用方管焊接结构的标准参数，脚轮配置带刹车的万向工业脚轮，满足设备灵活移位与作业时固定的双重需求，皮带选用蓝色食品级PU材质对应的外观参数，伸缩段采用嵌套式滑轨结构，可根据上料、下料的工位距离灵活调整伸出长度，两端的倾斜导料段做了圆弧过渡处理，避免食品物料输送过程中出现卡滞、掉落的问题。渲染材质环节严格匹配工业实物的视觉效果，机架主体赋予磨砂哑光金属材质还原不锈钢机架的质感，蓝色皮带赋予哑光耐磨橡胶类材质表现，脚轮的滚轮部分赋予聚氨酯软质材质、支架部分做镀锌金属质感处理，驱动端的电机护罩做钣金喷塑的材质表现，整体渲染效果还原设备在食品生产车间的真实使用状态，可直接用于方案展示与场景搭建。结构原理上，该设备依靠一端的驱动电机带动主动辊转动，通过摩擦力驱动蓝色环形皮带实现物料的水平输送，伸缩段通过内置的滑移导轨与辅助托辊实现长度调节，张紧机构可调整皮带的张紧度避免打滑，底部的脚轮支撑结构让设备无需固定安装即可快速转场，两端的倾斜段可对接不同高度的生产设备，实现食品加工环节不同工位之间的物料平稳转运，整体结构无卫生死角，符合食品加工设备的清洁要求。软件兼容方面，模型除原生SolidWorks2012格式外，同时导出了STEP、IGES通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，不同软件平台打开后均可正常查看装配结构、拆解零件、编辑参数，不会出现特征丢失、装配错位的问题，方便不同使用习惯的技术人员调用。研发教学应用层面，该模型可作为食品加工输送线的方案设计原型，帮助研发人员快速完成车间布局方案验证、输送能力校核，也可作为机械设计相关专业的教学案例，用于讲解皮带输送机的结构组成、伸缩机构的设计逻辑、参数化建模的实现方法，还可用于企业的新员工培训，帮助一线技术人员快速熟悉该类输送设备的装配逻辑与维护要点。
