单级减速齿轮箱三维结构设计模型

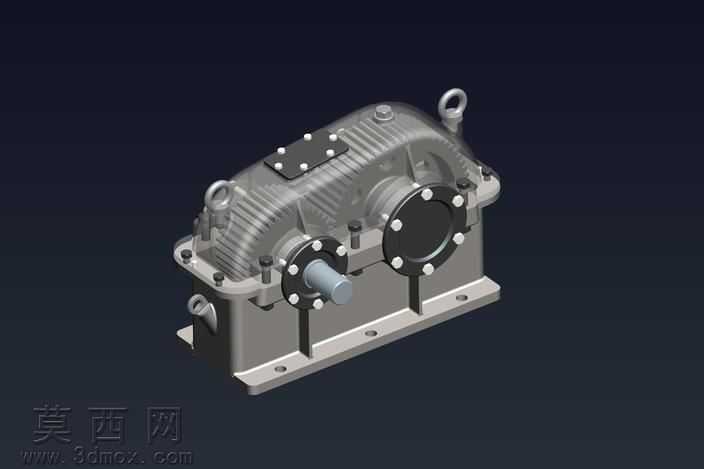

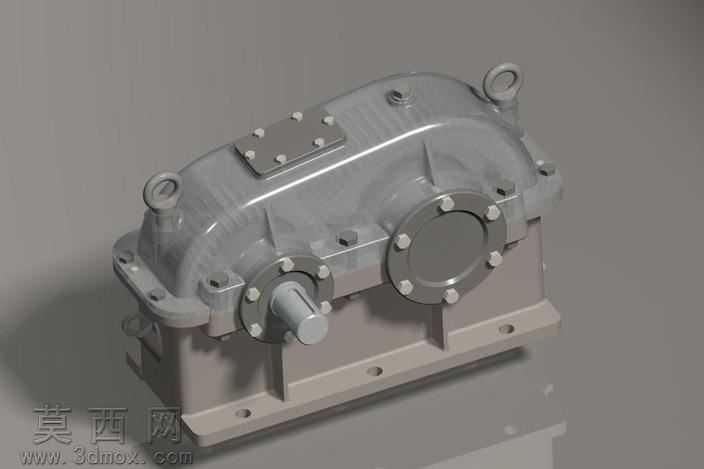

本模型为单级减速齿轮箱的完整三维结构设计，采用三维建模软件完成全参数化构建，整体建模过程严格遵循机械设计规范，完整还原了工业级单级齿轮减速箱的全部结构细节。模型首先搭建了整体铸造箱体的主体结构，箱体采用灰铸铁材质的视觉表现，渲染时赋予了哑光铸铁质感，表面还原了铸造工艺带来的细微肌理，同时精准刻画了箱体上的安装定位孔、加强筋结构、起吊吊耳、底座安装法兰等细节，上下箱体的合箱定位面、密封槽结构也做了完整还原，保证结构逻辑符合实际加工装配要求。传动部分完整构建了输入轴、输出轴的轴系结构，包含轴段台阶、键槽、轴承安装位的细节设计，轴类零件赋予了调质钢的金属质感，渲染时表现出精加工表面的细腻金属光泽；轴承端盖采用螺栓紧固结构，每个连接螺栓都做了标准化建模，端盖与箱体的配合面、密封垫片的层次都清晰呈现，输入输出轴的伸出端做了轴肩、密封圈安装位的细节刻画。齿轮传动副作为核心部件，建模时还原了渐开线圆柱齿轮的齿形结构，齿轮与轴的键连接定位、齿轮轴向固定的轴套结构都完整呈现，保证传动结构的逻辑合理性。箱体顶部的观察盖板、透气塞结构也做了精细化建模，观察盖板通过螺栓固定在箱体顶部，还原了实际产品的检修维护结构。整体渲染采用柔和的工业产品打光方式，多角度呈现齿轮箱的外观结构与装配关系，材质区分清晰，铸铁箱体的厚重质感、钢制轴类的金属光泽、螺栓的标准件质感都得到了准确表现。设计思路围绕通用单级圆柱齿轮减速器的成熟结构展开，所有结构尺寸符合通用减速器的设计规范，可用于机械结构教学、传动方案演示、产品结构参考等场景，完整展现了单级齿轮减速箱从箱体到内部传动件、紧固件、密封件的全装配结构关系，建模过程中对装配干涉做了规避，所有配合面的尺寸匹配都经过校验，还原了真实工业产品的装配逻辑。
