马扎利察小型精密机械组件结构设计

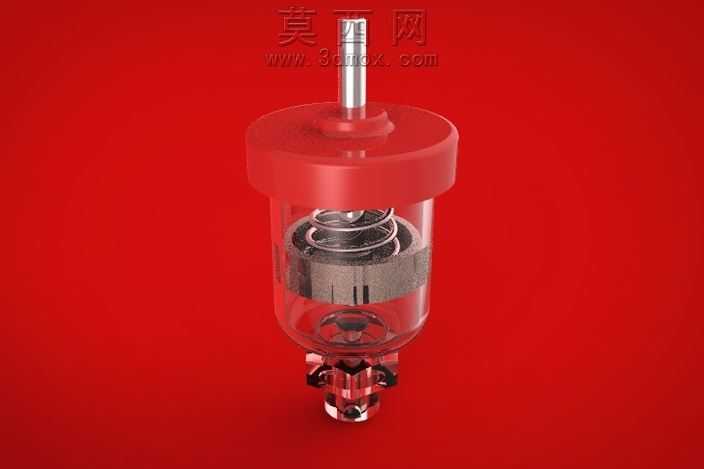

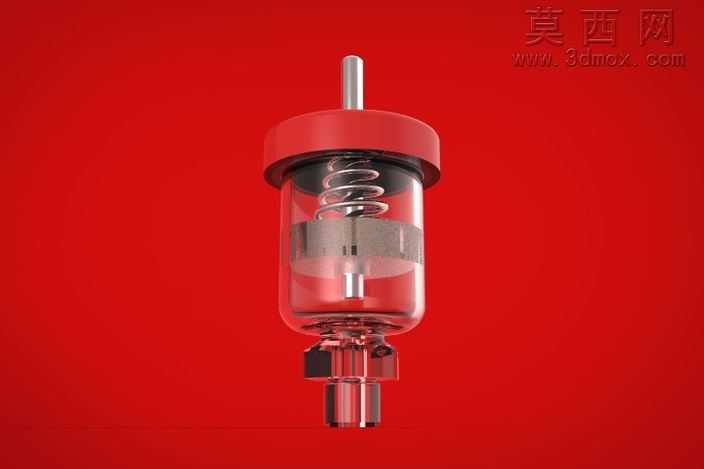

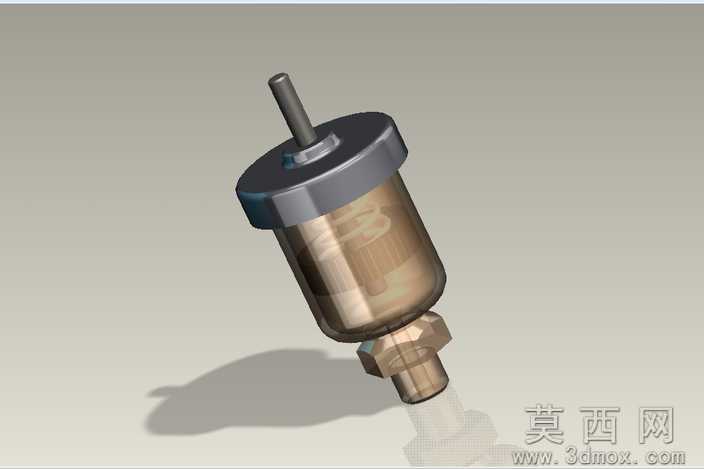

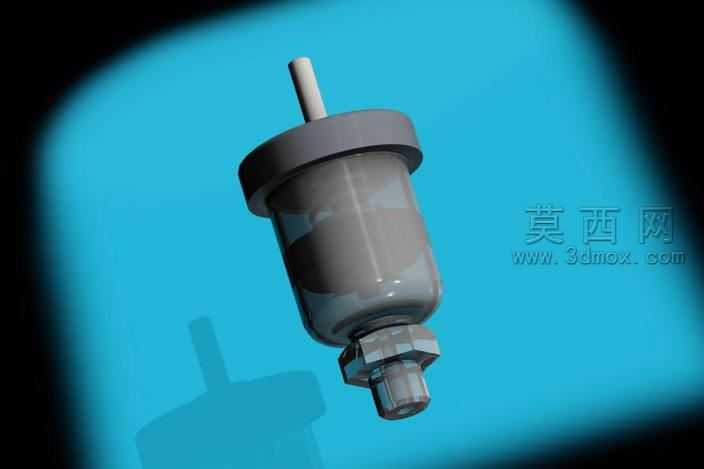

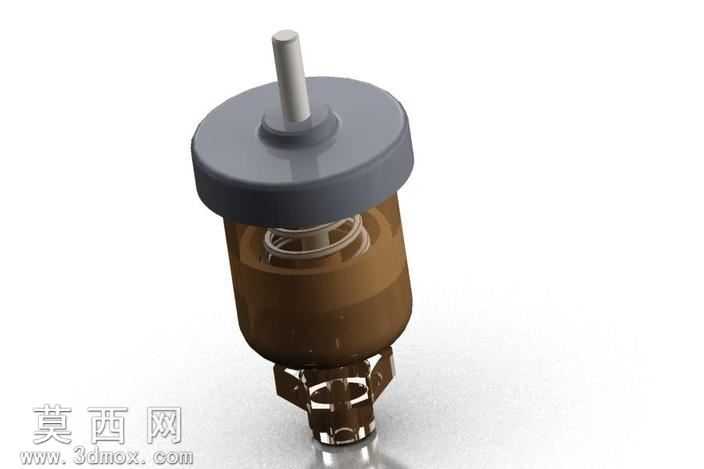

本作品为马扎利察小型精密机械组件的三维设计成果，整体采用立式同轴布局，核心结构由顶部金属输出轴、红色上部端盖、透明中部腔体、内部弹性组件、下部连接基座共同构成。建模阶段采用参数化设计思路，先以中心轴为基准建立全局装配坐标系，依次完成各零件的草图绘制、特征拉伸与回转操作，对顶部金属轴做了倒角与表面光顺处理，还原金属杆件的圆柱度与端面平整度；上部红色端盖采用圆盘式带凸台结构，建模时通过拔模特征优化侧壁脱模角度，边缘做圆角过渡避免应力集中，同时预留与透明腔体的配合止口，保证装配后的同轴度。中部透明腔体采用薄壁圆筒结构，建模时严格控制壁厚均匀性，通过透明材质赋予实现内部结构的可视化展示，腔体内部嵌套的金属弹性组件采用螺旋扫描特征完成弹簧建模，搭配周边的金属卡位结构，还原组件的弹性复位与限位功能，内部金属零件均做了表面纹理处理，区分不同金属部件的加工质感。下部基座采用多爪式连接结构，建模时对每个卡爪做了等距阵列处理，保证各卡爪的尺寸一致性与受力均匀性，基座底部的连接孔位严格按照装配公差设计，确保与外部连接件的匹配度。渲染阶段采用正红色纯色背景突出主体，对红色塑料端盖赋予高光泽塑料材质，调整反射率与粗糙度还原工程塑料的哑光带光泽质感；金属轴与内部金属零件分别赋予抛光金属与磨砂金属材质，区分不同加工工艺的表面效果；透明腔体采用高透亚克力材质，调整折射参数与透光率，实现清晰透视内部结构的展示效果，同时在透明表面添加轻微的环境反射，提升模型的真实感。整体设计兼顾结构功能性与展示性，各零件之间的配合关系清晰，装配逻辑符合机械设计规范，既完整还原了该精密组件的内部构造与工作原理，也通过材质与渲染优化实现了良好的视觉展示效果，可用于机械结构教学、组件原理演示以及相关产品的设计参考。
