法兰式刚性联轴器精密三维结构设计

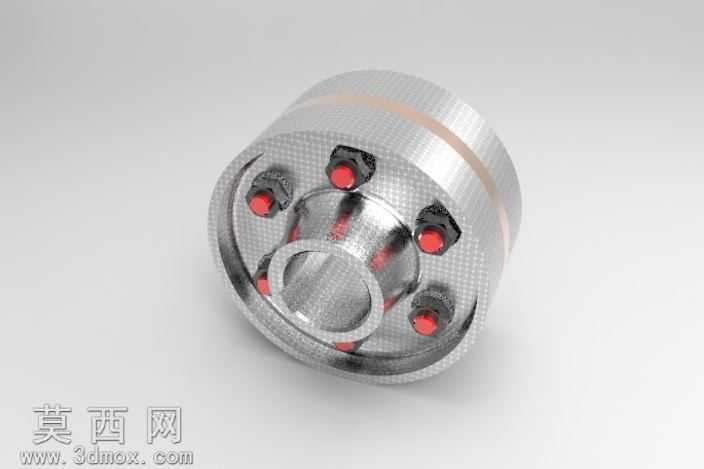

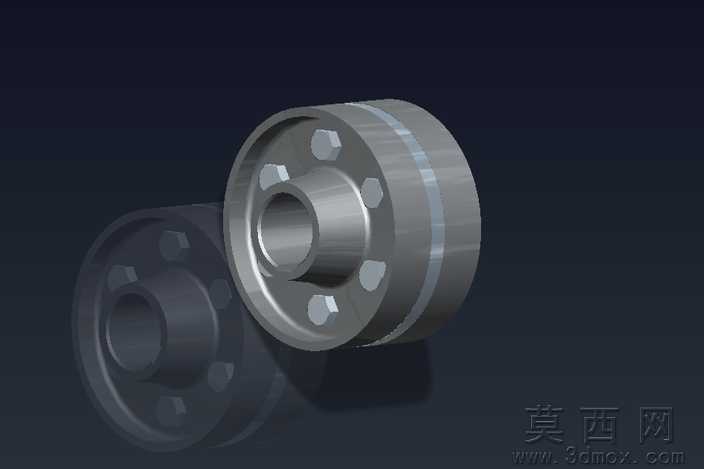

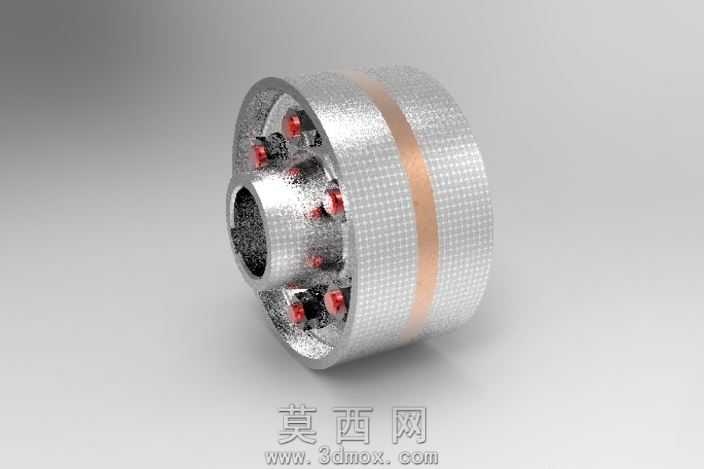

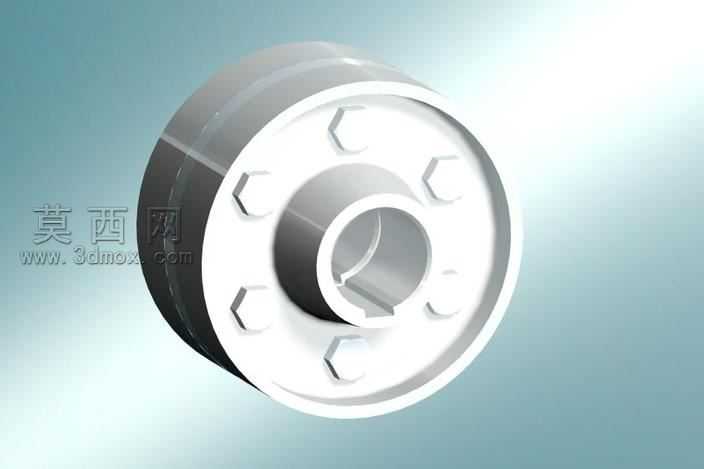

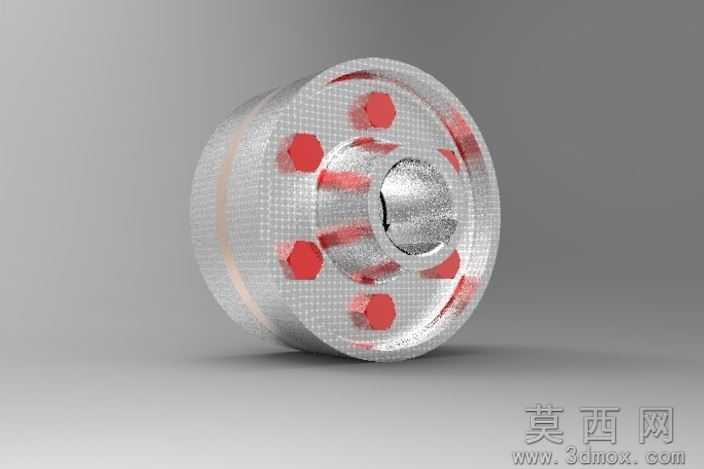

本作品为法兰式刚性联轴器的三维设计成果，建模阶段采用Pro/Engineer Wildfire5.0完成全参数化结构搭建，首先依据刚性联轴器的传动工况需求确定核心尺寸参数，以回转体特征为基础完成主体基体建模，通过拉伸、旋转、阵列等基础特征命令构建法兰盘的螺栓安装孔、中心轴孔、定位止口等核心结构，对法兰盘外圈的滚花纹理采用扫描切除特征实现，还原实物表面的防滑握持结构细节。材质与渲染阶段，主体金属部件赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数还原金属加工后的亮面质感，螺栓紧固件采用发黑处理的合金钢材质，与主体不锈钢材质形成视觉区分，螺栓端部的红色密封标识采用哑光塑胶材质，通过环境光遮蔽、全局光照参数调整，渲染出金属部件的光影层次与结构立体感，清晰呈现各部件的装配关系。结构设计上，该联轴器采用两半式法兰对接结构，通过周向均匀分布的六组内六角螺栓实现锁紧固定，中心轴孔采用公差配合设计保证与传动轴的同轴度，法兰对接面设置定位止口保证两半联轴器的装配对中精度，避免传动过程中出现偏心抖动问题，外圈的铜色环带为密封缓冲结构，可在传动过程中吸收微量振动，同时阻挡外界粉尘进入连接配合面。设计思路围绕刚性传动的高同轴度、大扭矩传递需求展开，所有安装孔位采用圆周阵列特征实现均布设计，保证螺栓受力均匀，各部件的建模均遵循机械设计公差规范，装配过程采用约束装配完成干涉检查，确保各部件无结构干涉，可直接用于机械传动系统的装配模拟、工程图导出与加工参考，完整还原了工业用刚性联轴器的结构细节与装配逻辑。
