盘式挠性联轴节三维结构设计作品

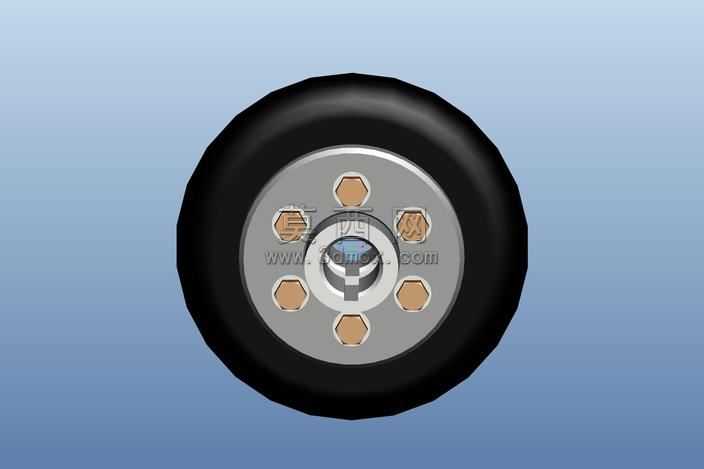

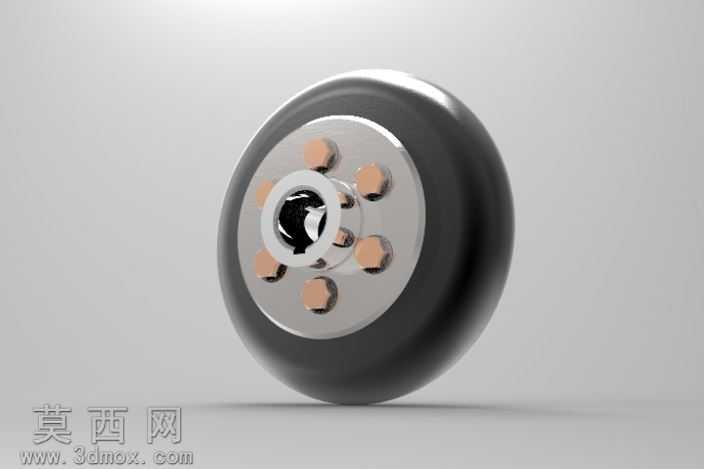

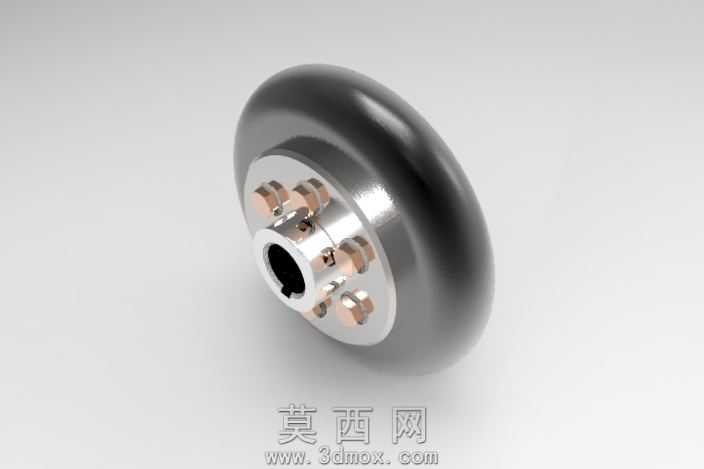

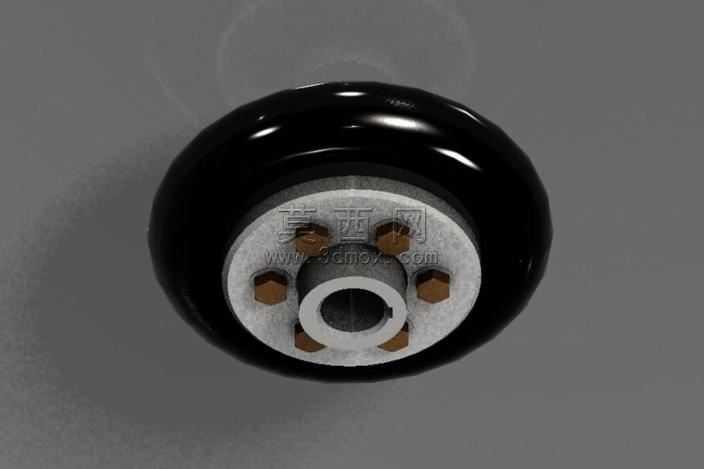

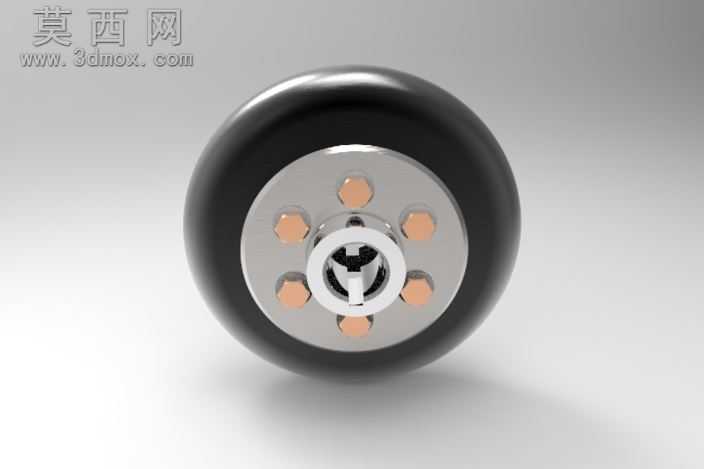

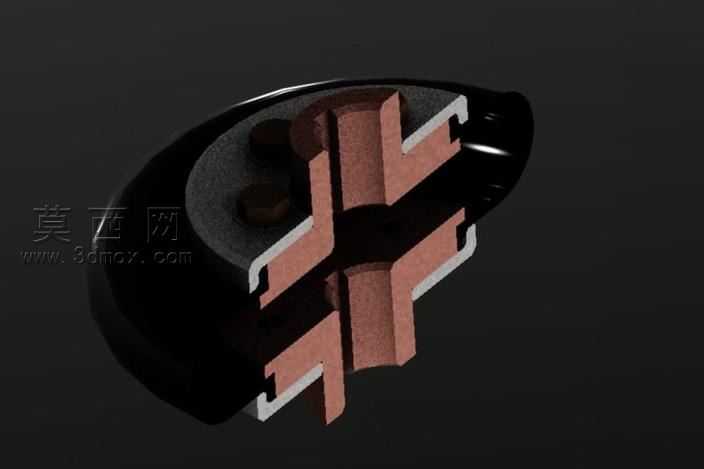

本作品为盘式结构挠性联轴节的三维设计成果，建模阶段采用Pro/Engineer Wildfire5.0完成全参数化特征构建，首先以旋转特征生成联轴节的橡胶弹性外圈与金属内盘基体，精准控制橡胶外圈的弧面轮廓与厚度参数，保证弹性体具备足够的扭转变形余量；金属内盘部分通过拉伸切除特征加工出中心轴孔、键槽定位结构，再以圆周阵列特征完成六个紧固螺栓安装孔的均布排布，每个孔位配套设计内六角螺栓、防松垫片的装配结构，所有配合面均按照机械传动公差要求设置合理的装配间隙，避免运动过程中出现卡滞问题。材质与渲染阶段，针对不同部件赋予差异化材质属性：橡胶弹性外圈采用哑光黑色丁腈橡胶材质，调整粗糙度参数模拟橡胶表面的细微磨砂质感，还原其耐油耐磨的材质特性；金属内盘采用抛光不锈钢材质，设置适度的反射率与环境光遮蔽效果，凸显金属加工面的光洁质感；紧固螺栓采用镀锌碳钢材质，表面添加细微的镀层纹理，区分不同金属部件的视觉差异；渲染阶段采用三点布光方案，主光源从侧上方45度投射，突出联轴节的轮廓层次与结构细节，辅光源补全暗部光影避免细节丢失，背景采用浅灰色渐变背景，将视觉焦点集中在联轴节本体上，最终渲染图清晰呈现各部件的装配关系与材质特征。结构设计层面，该挠性联轴节依靠外圈橡胶弹性体的形变补偿两连接轴之间的径向、角向与轴向偏移，相比刚性联轴节具备优异的缓冲减振能力，可有效降低传动系统的冲击载荷，均布的六组螺栓连接结构保证了扭矩传递的均匀性，避免局部应力集中导致的部件损坏，中心轴孔与键槽的标准化设计可适配常规规格的传动轴，具备良好的通用互换性。设计过程中优先考量传动场景的实际工况需求，在保证扭矩传递强度的前提下优化弹性体厚度，平衡挠性补偿能力与传动刚性，所有结构特征均经过干涉校验，确保各部件装配后无运动干涉，可直接用于传动系统的装配模拟、工况演示以及后续的工程图导出加工。
