蜗轮蜗杆传动对夹式蝶阀结构设计

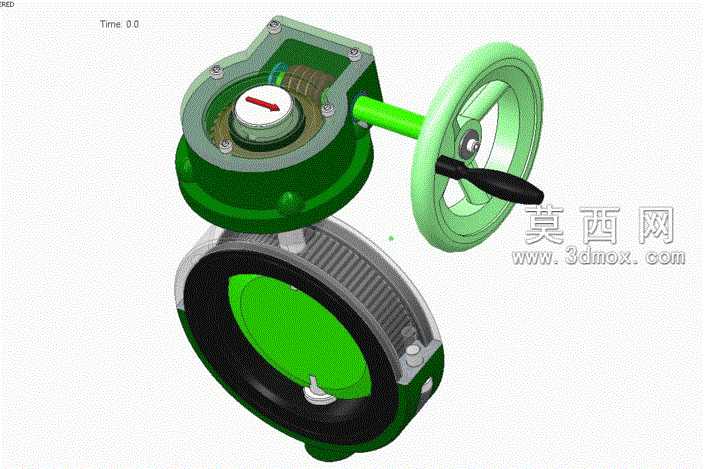

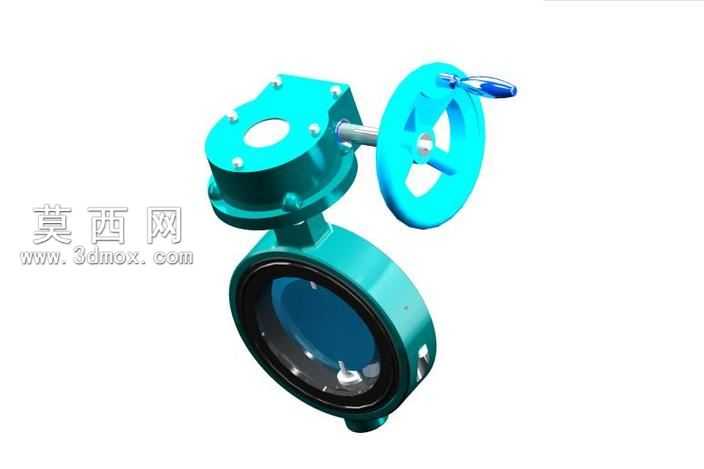

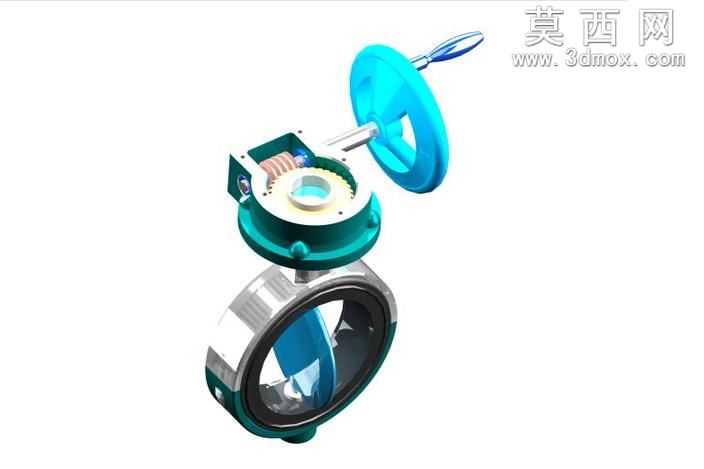

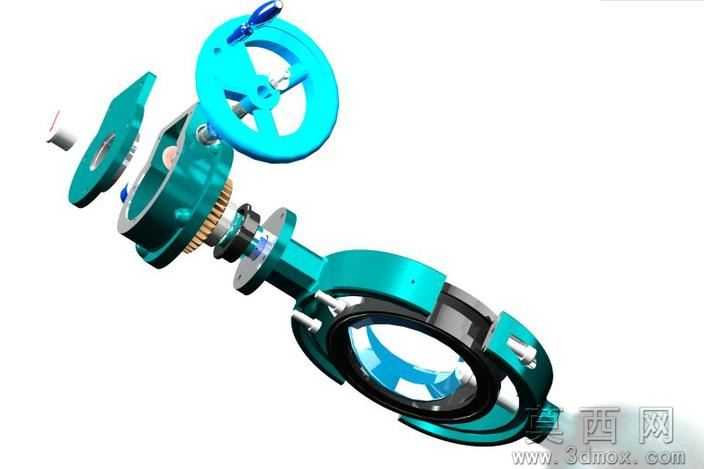

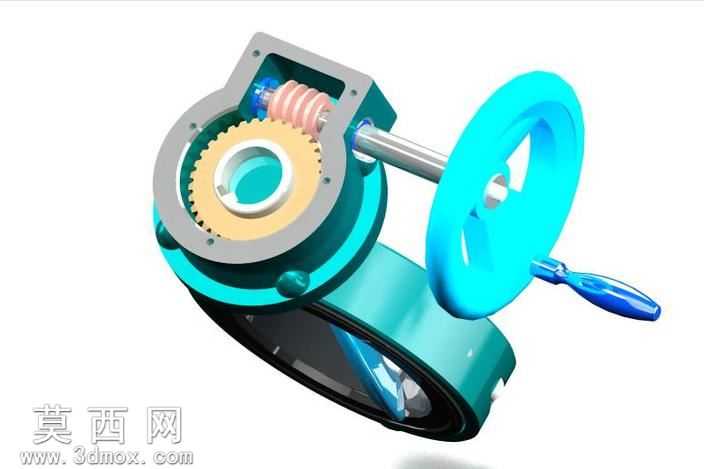

本作品为手动蜗轮蜗杆驱动对夹式蝶阀的三维参数化设计模型，建模过程严格遵循工业阀门设计规范，采用全参数化关联建模方式完成各部件的结构搭建，可通过调整核心参数快速适配不同通径、压力等级的同系列阀门设计需求。模型整体分为驱动执行机构、阀体密封组件、传动连接结构三大模块，各模块间装配关系清晰，干涉检查全部通过，可直接用于工程出图、装配工艺指导或虚拟仿真验证。驱动端采用手轮配合蜗轮蜗杆减速机构设计，建模时精准还原了蜗杆与蜗轮的齿形啮合关系，手轮表面做了防滑纹理处理，配套的操作手柄采用符合人体工学的曲面造型，可有效降低手动操作时的施力强度；蜗轮箱采用剖视结构设计，直观展示内部齿轮传动、限位指示的布局，阀位指示盘采用红白对比色标识，可清晰反馈阀门的开闭状态。阀体部分采用对夹式连接结构，建模时精准还原了阀座密封面的圆弧过渡造型、阀板的流线型曲面结构，阀板与阀杆的连接采用扁方加定位销的防转结构，确保扭矩传递的可靠性；密封件采用嵌入式安装结构，模型中完整呈现了密封件的安装槽位、压缩量预留设计，符合软密封蝶阀的密封性能设计要求。材质渲染方面，阀体、蜗轮箱、手轮等金属部件采用哑光绿色工业漆材质，还原工业阀门的常规涂装效果，阀板、阀杆等内部金属件采用不锈钢金属质感材质，密封件采用黑色橡胶材质，不同部件的材质区分清晰，渲染效果真实还原工业产品的实际视觉表现。设计过程中充分考虑了阀门的实际装配逻辑，所有螺栓连接、销轴定位、密封配合的结构均按照实际加工装配要求设计，无冗余结构，各活动部件可实现完整的开闭动作模拟，可直观展示阀门从全开到全关过程中阀板的转动角度、密封面的贴合状态，既可以作为阀门设计的参考方案，也可用于工业管路系统的虚拟装配展示、阀门操作原理的教学演示使用。
