工业用挠性联轴节结构三维设计

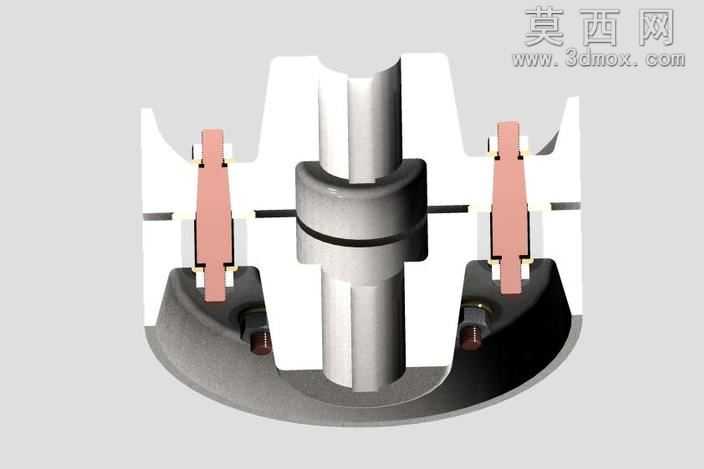

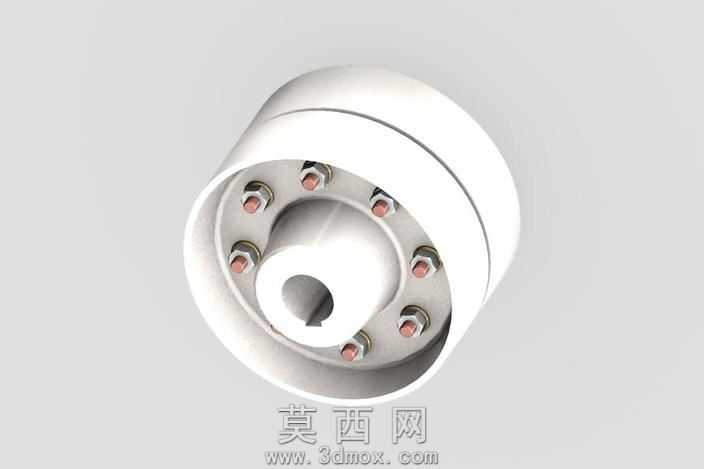

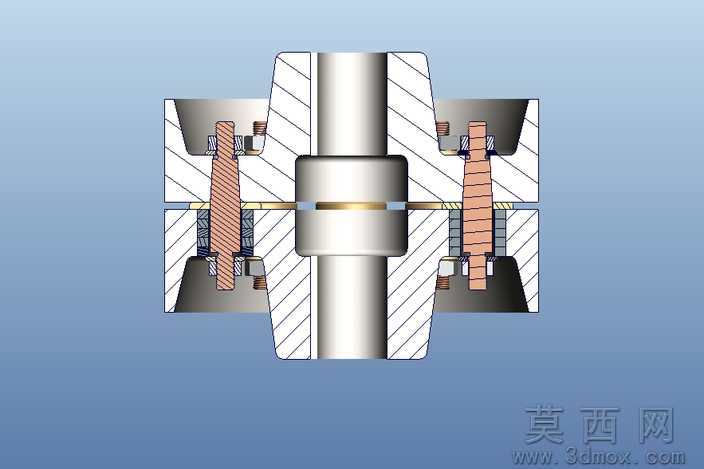

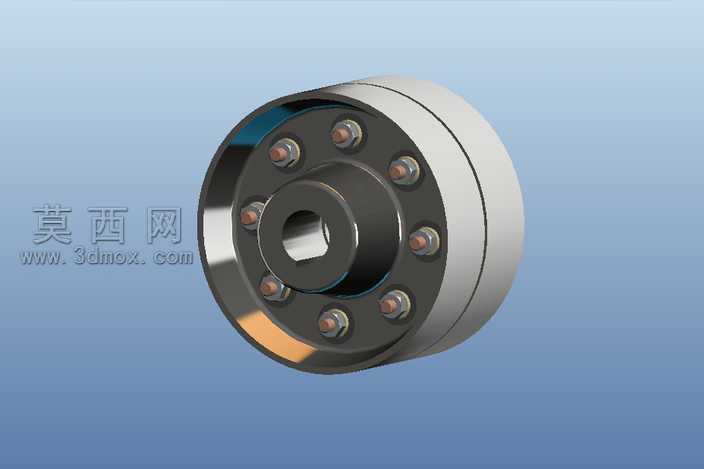

本作品为工业传动场景使用的挠性联轴节三维模型，建模阶段采用参数化设计思路，先完成整体轮廓的草绘定位，以中心轴孔为基准依次构建内轮毂、连接法兰、弹性缓冲结构、外连接套等核心部件，各部件间严格按照实际装配约束关系设置配合参数，保证模型可直接用于装配干涉校验与运动仿真。模型对连接螺栓、轴孔键槽、弹性嵌装结构等细节做了1:1还原，螺栓的螺纹段、头部六角结构、垫圈结构均做了精细化建模，键槽的尺寸公差、倒角参数完全符合机械设计标准，可直接导出工程图用于生产参考。材质设置上，金属部件统一赋予哑光合金钢材质，调整了金属粗糙度、反射率参数还原真实机加工零件的表面质感，弹性连接部位赋予高阻尼橡胶材质，通过调整漫反射颜色与凹凸贴图区分橡胶与金属部件的视觉差异，整体渲染采用柔和的工业产品布光方案，主光从斜上方打亮联轴节端面结构，补光弱化螺栓孔位的阴影死角，清晰展现各部件的装配层次与结构细节。该挠性联轴节可补偿两轴间的径向、角向与轴向偏移，同时具备缓冲吸振的作用，建模过程中充分考虑了实际工况下的受力分布，弹性连接部位的结构厚度、螺栓排布间距均经过合理性校验，模型整体结构完整无破面，各部件可单独拆分编辑，适配机械传动系统的设计选型、教学演示、产品展示等多场景使用需求，能够帮助设计人员快速完成传动系统的布局验证，减少重复建模工作量，提升传动方案的设计效率。
