紧凑型侧透ITX台式电脑机箱结构设计

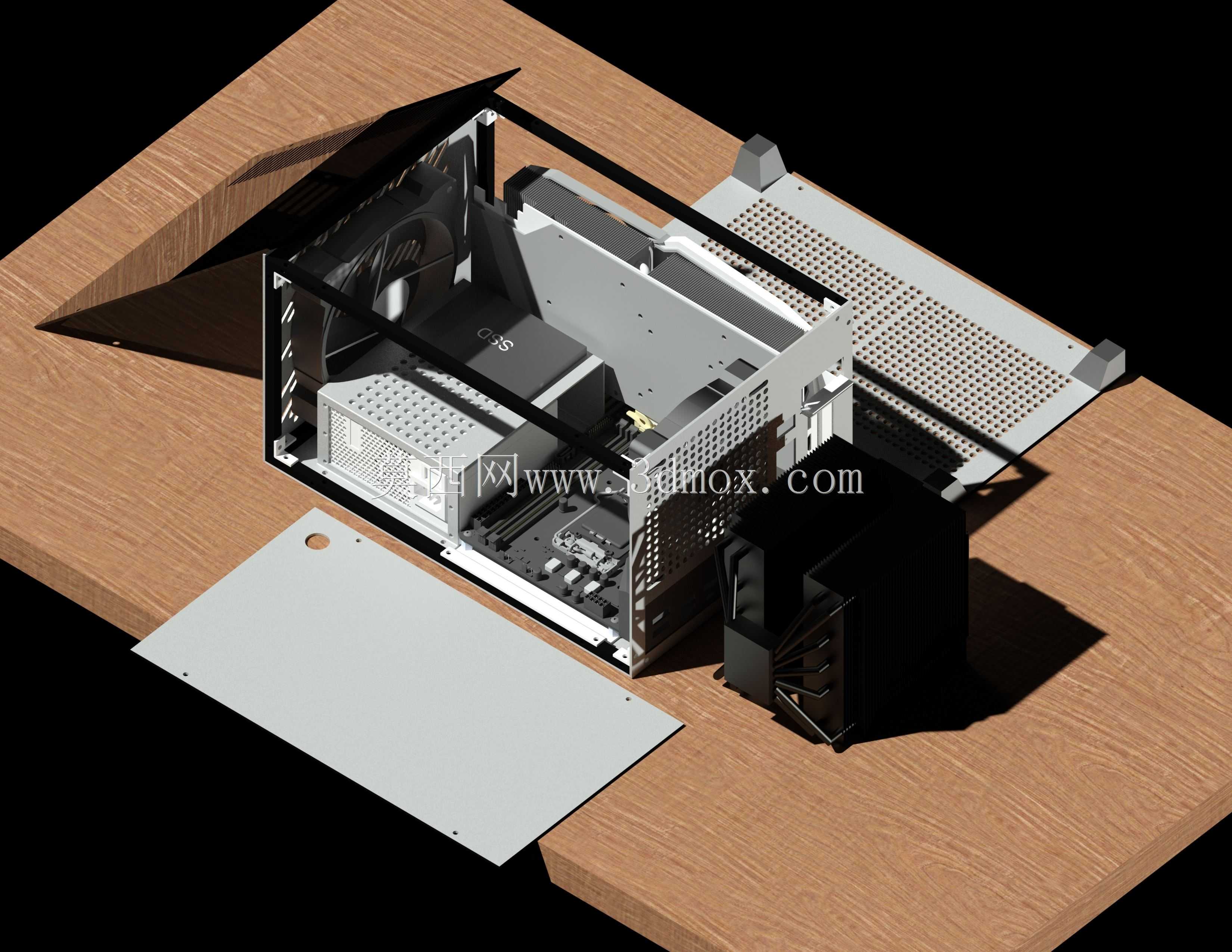

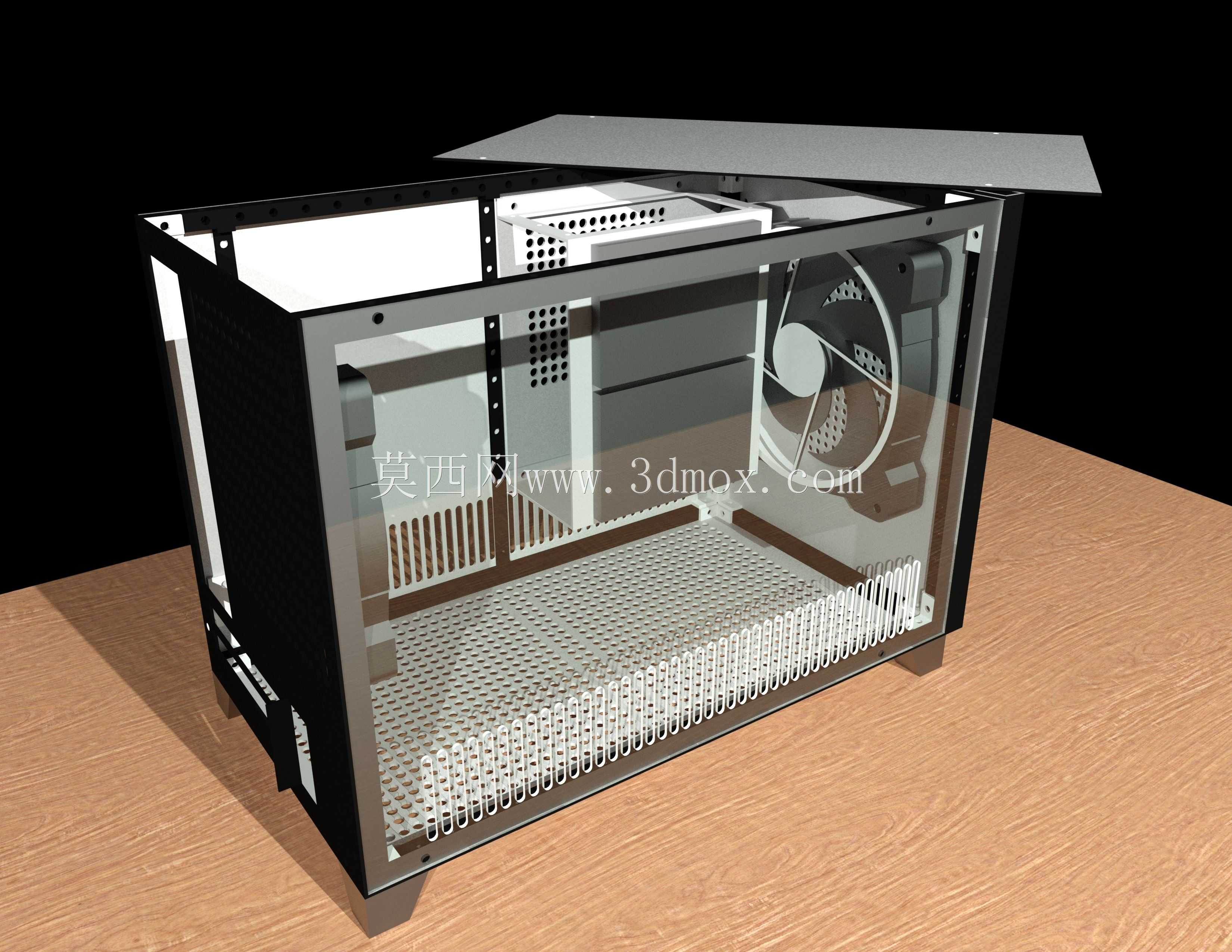

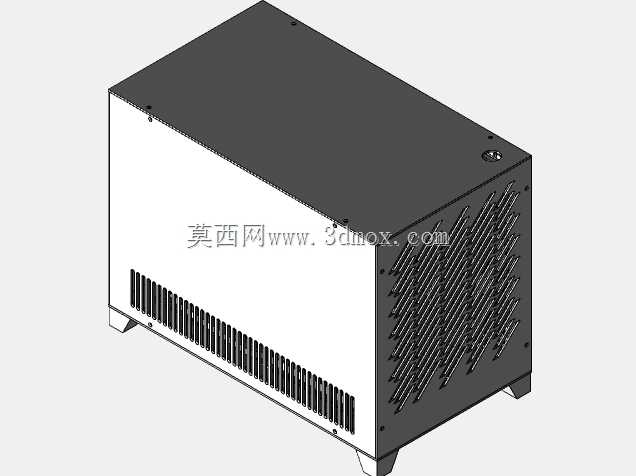

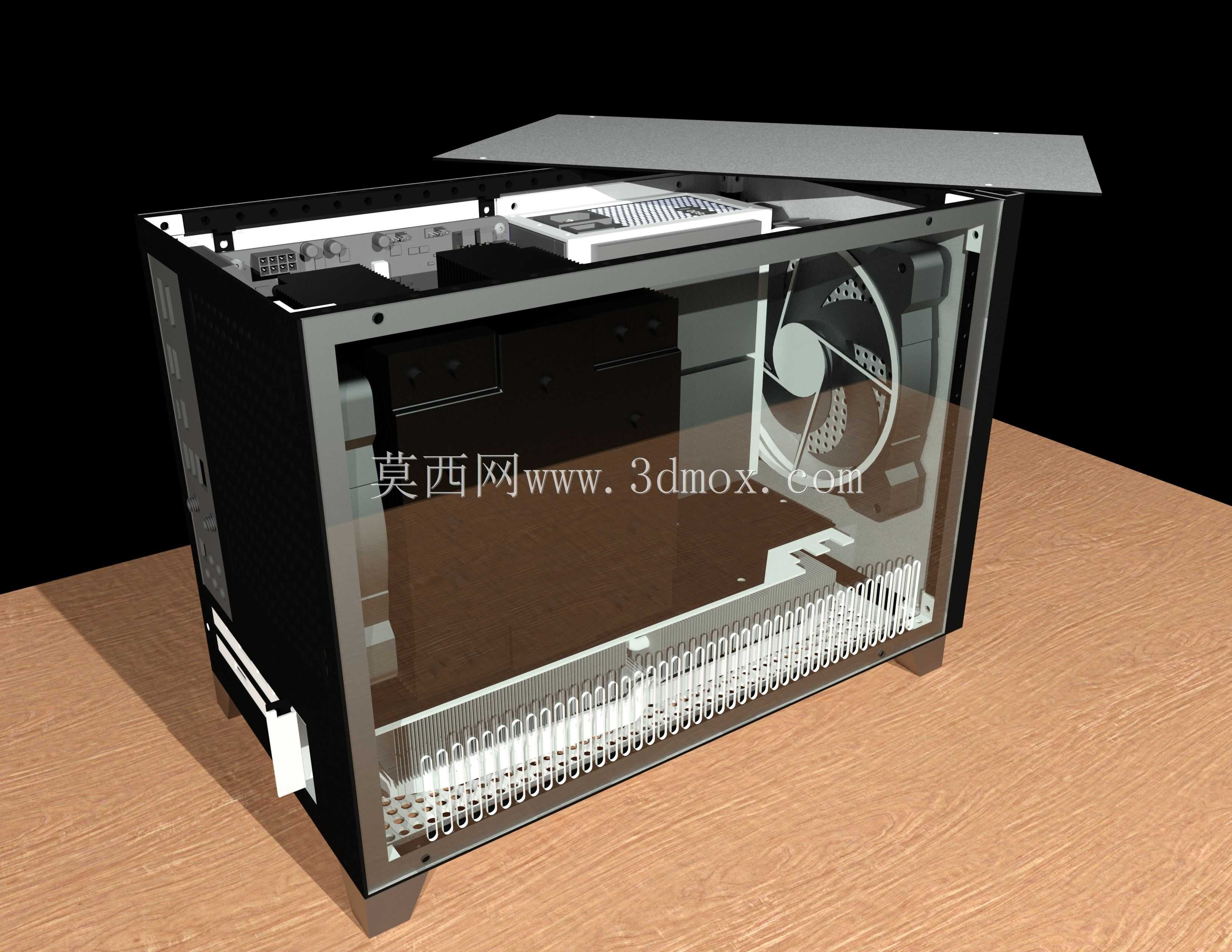

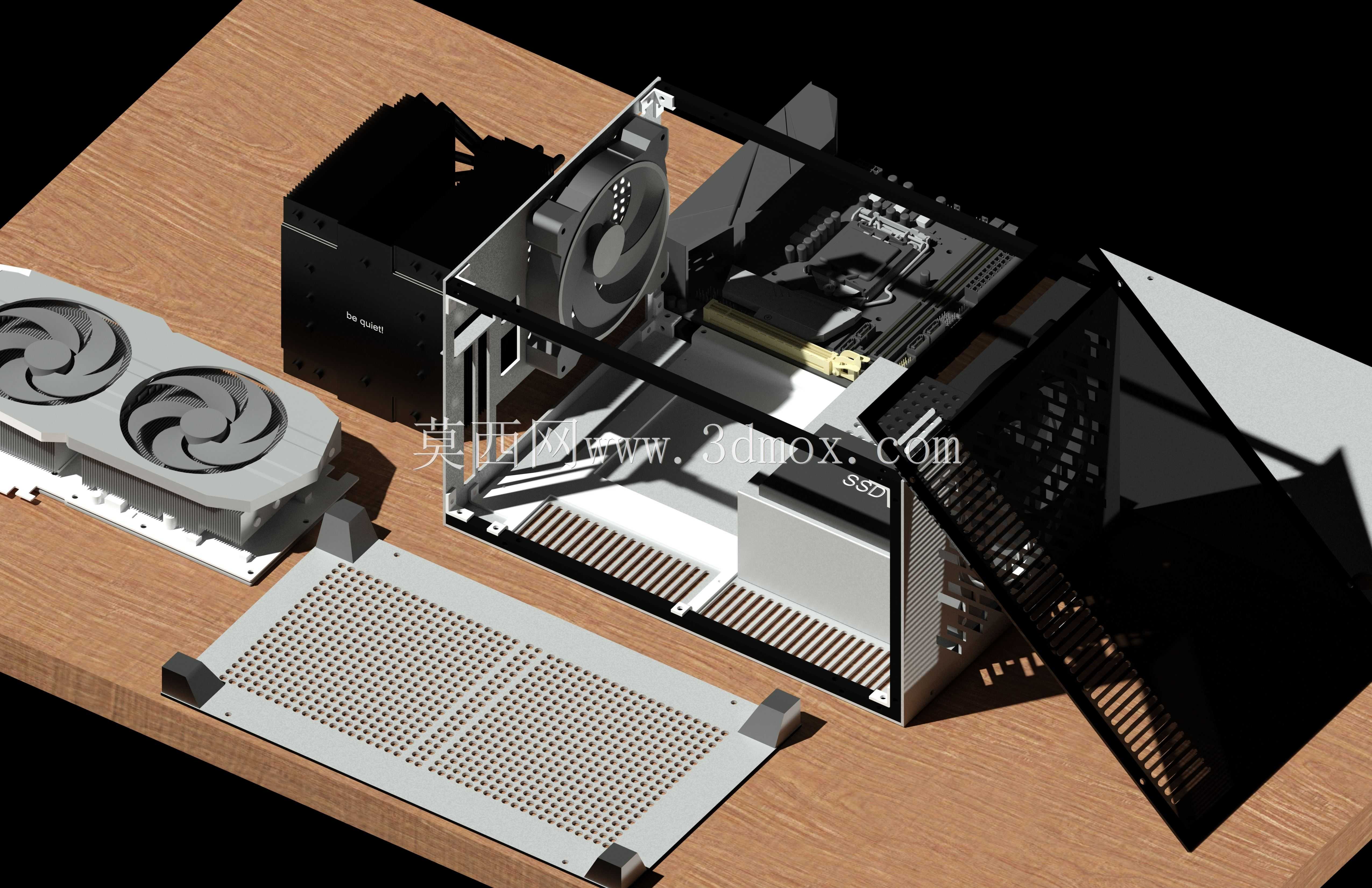

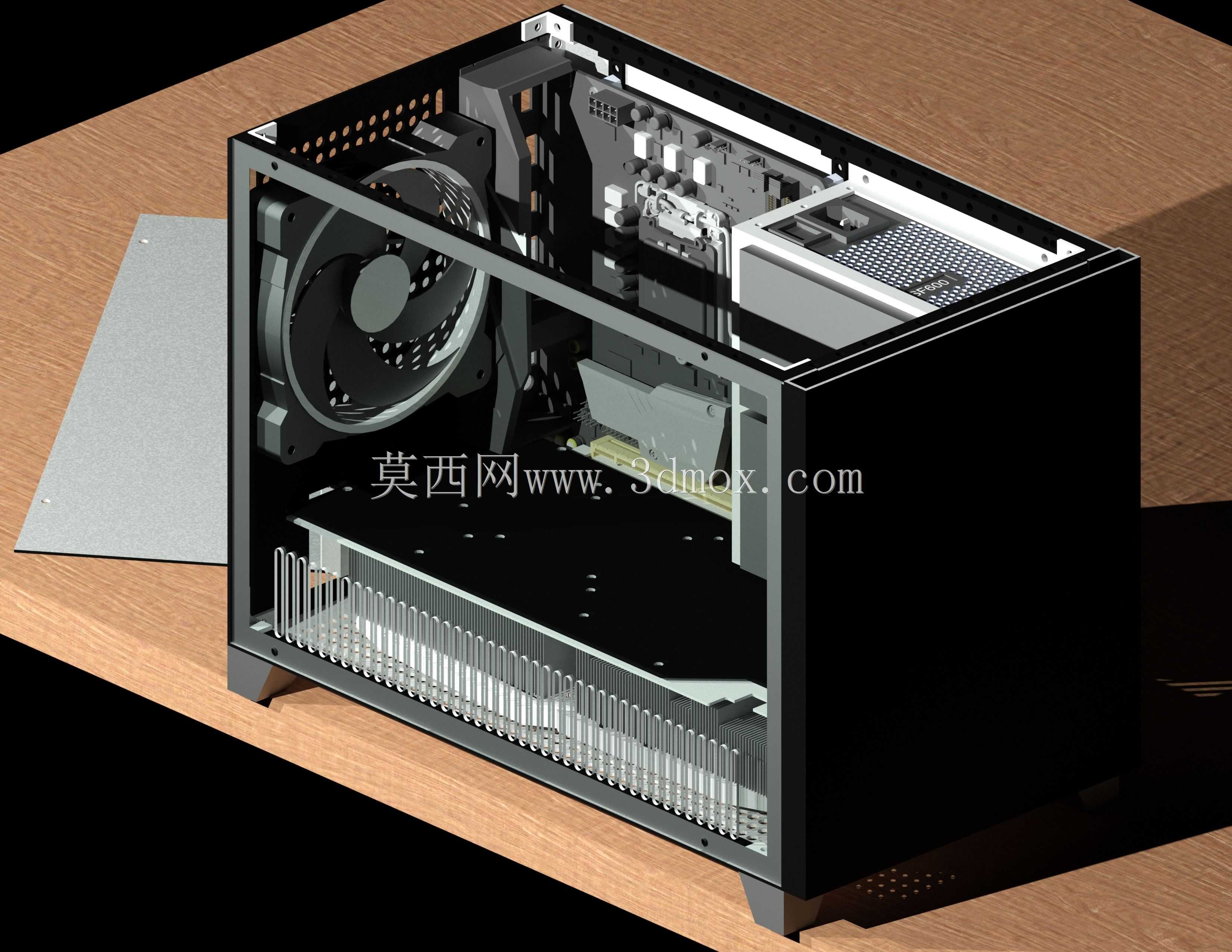

这款紧凑型ITX机箱主要面向桌面级高性能迷你主机搭建场景，适配追求小体积桌面装机、兼顾硬件性能与外观展示需求的使用场景，可放置于桌面、小型工位等空间有限的区域，既能够满足日常办公、家用娱乐的主机承载需求，也可支撑高性能硬件配置下的游戏、内容创作类主机搭建使用。从实际用途来看，该机箱作为台式电脑硬件的承载载体，需要完成主板、电源、显卡、散热风扇、存储设备等核心电脑硬件的固定与防护，同时为硬件运行提供合理的通风散热路径，兼顾硬件安装的便利性与日常使用的结构稳定性。在功能特性上，这款机箱采用侧透面板设计，可直观展示内部硬件布局与运行状态，满足用户对主机外观展示的需求；结构上适配SFX规格电源，可容纳RTX系列双风扇级别的独立显卡，在有限的体积内兼顾了高性能硬件的兼容能力；前面板预留140毫米规格风扇的安装位，替代传统侧置进风的设计，能够优化机箱内部的冷风进风路径，减少侧置风扇对机箱宽度尺寸的占用，进一步压缩机箱整体体积，同时为内部硬件提供充足的冷空气供给，避免小机箱常见的散热积热问题。从设计思路来看，这款机箱围绕小体积高兼容的核心目标展开，在确定ITX主板、SFX电源、指定长度显卡的安装边界后，重新规划内部硬件的排布逻辑，将进风风扇位置调整至前面板区域，在缩减机箱横向宽度的同时，保证进风风量能够覆盖显卡、主板供电等核心发热区域；机箱内部的走线空间、硬件安装间隙都经过针对性规划，避免小机箱常见的安装干涉问题，主板与电源区域的结构做了简化优化，减少不必要的结构冗余，在保证结构强度的前提下控制机箱整体重量，同时降低生产加工的复杂度。在外形尺寸与安装边界上，这款机箱严格遵循ITX机箱的紧凑定位，整体长宽高尺寸控制在适配小型桌面摆放的范围内，主板安装位严格匹配Mini-ITX主板的固定孔位标准，电源安装位限定SFX小电源的安装尺寸，显卡安装区域预留足够的长度与厚度空间，兼容主流双风扇高性能独立显卡；风扇安装位除前面板140毫米风扇位外，还可根据硬件发热情况调整散热配置，各硬件安装位置之间预留合理的安全间隙，避免硬件安装后出现接触短路、散热风道被遮挡的问题，机箱侧透面板采用嵌入式安装结构，与机箱框架贴合紧密，既保证外观的整体性，也能避免使用过程中出现松动异响的问题，机箱底部的支撑脚将箱体抬离桌面，为底部进风或者电源散热预留足够的空气流通空间，进一步提升整体散热表现。
