可切换塔架结构ITX紧凑型电脑机箱

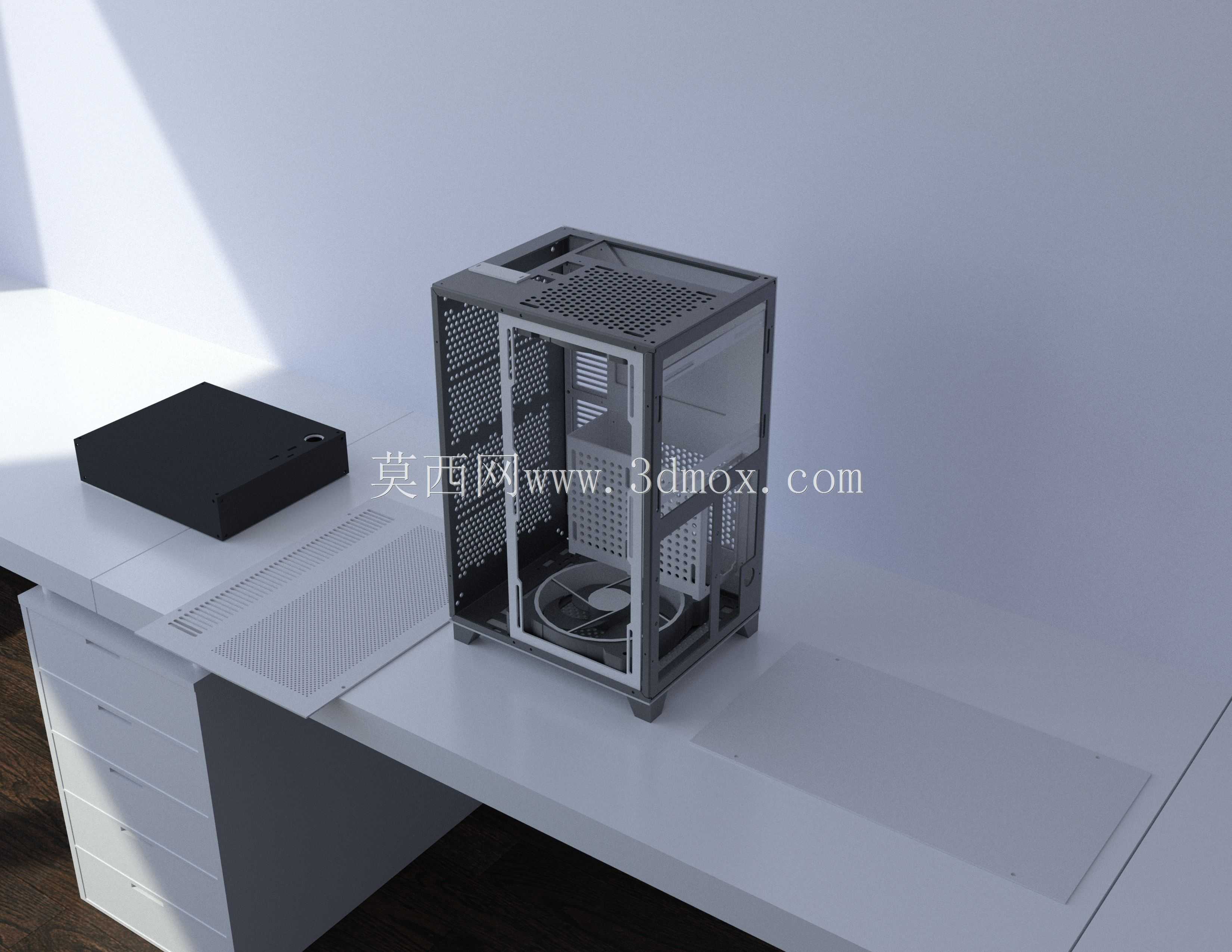

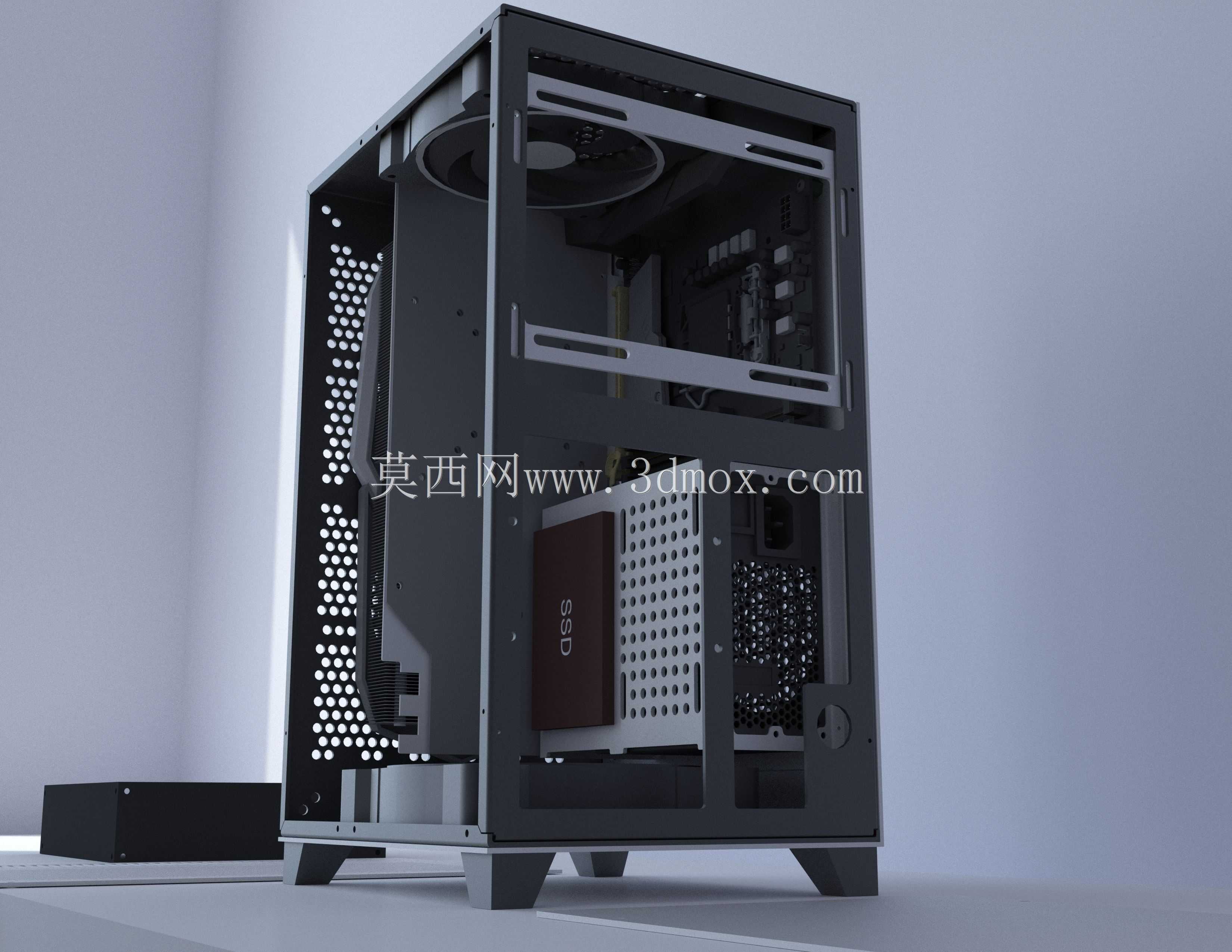

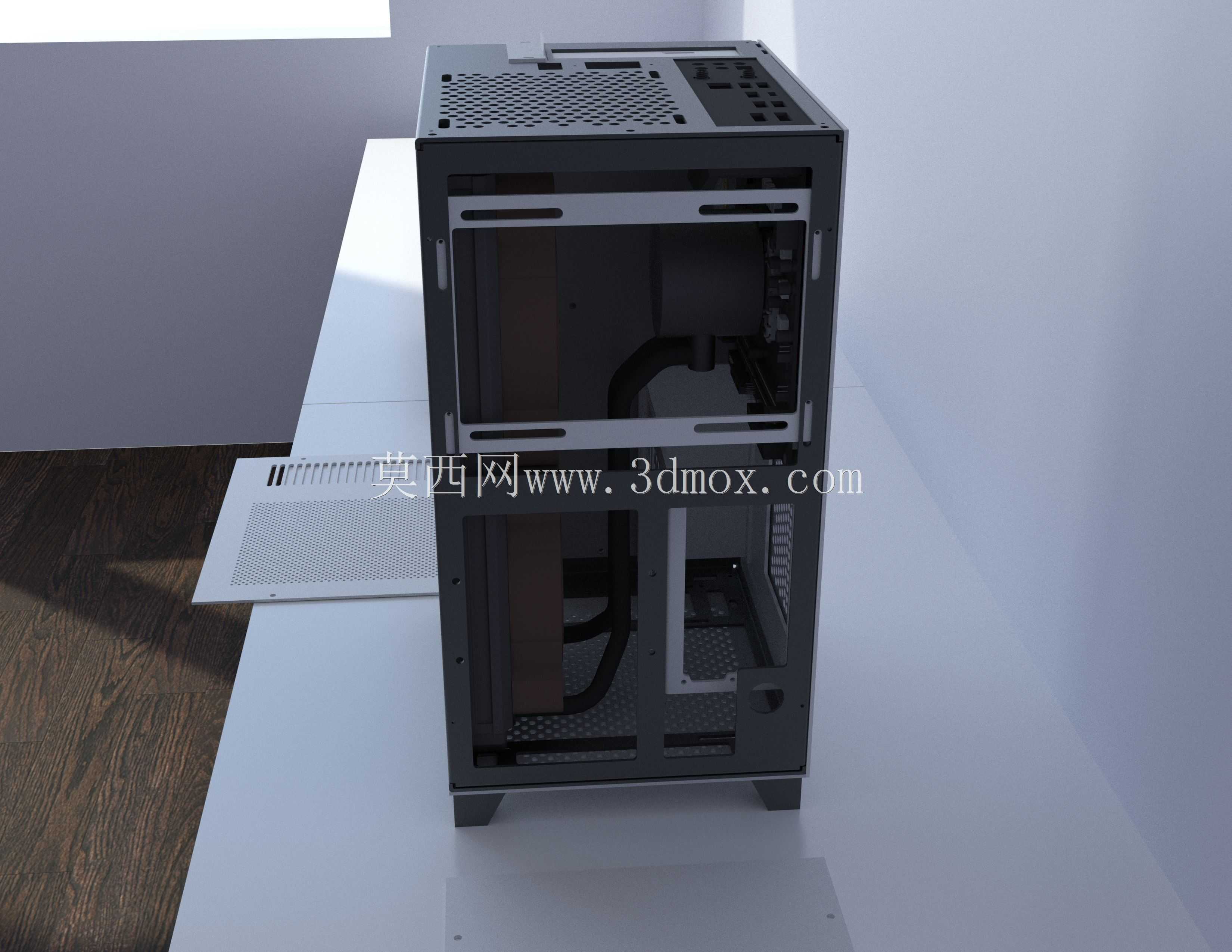

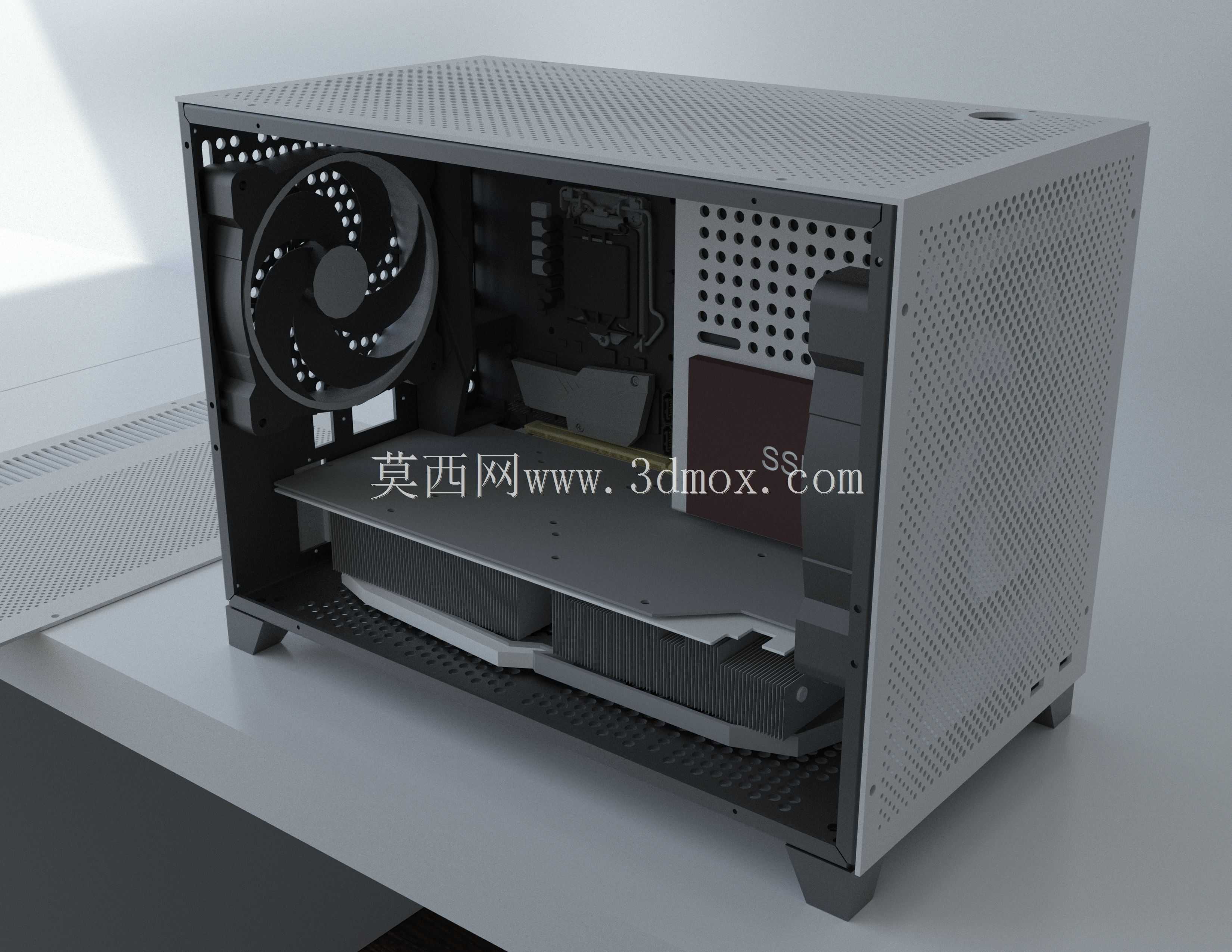

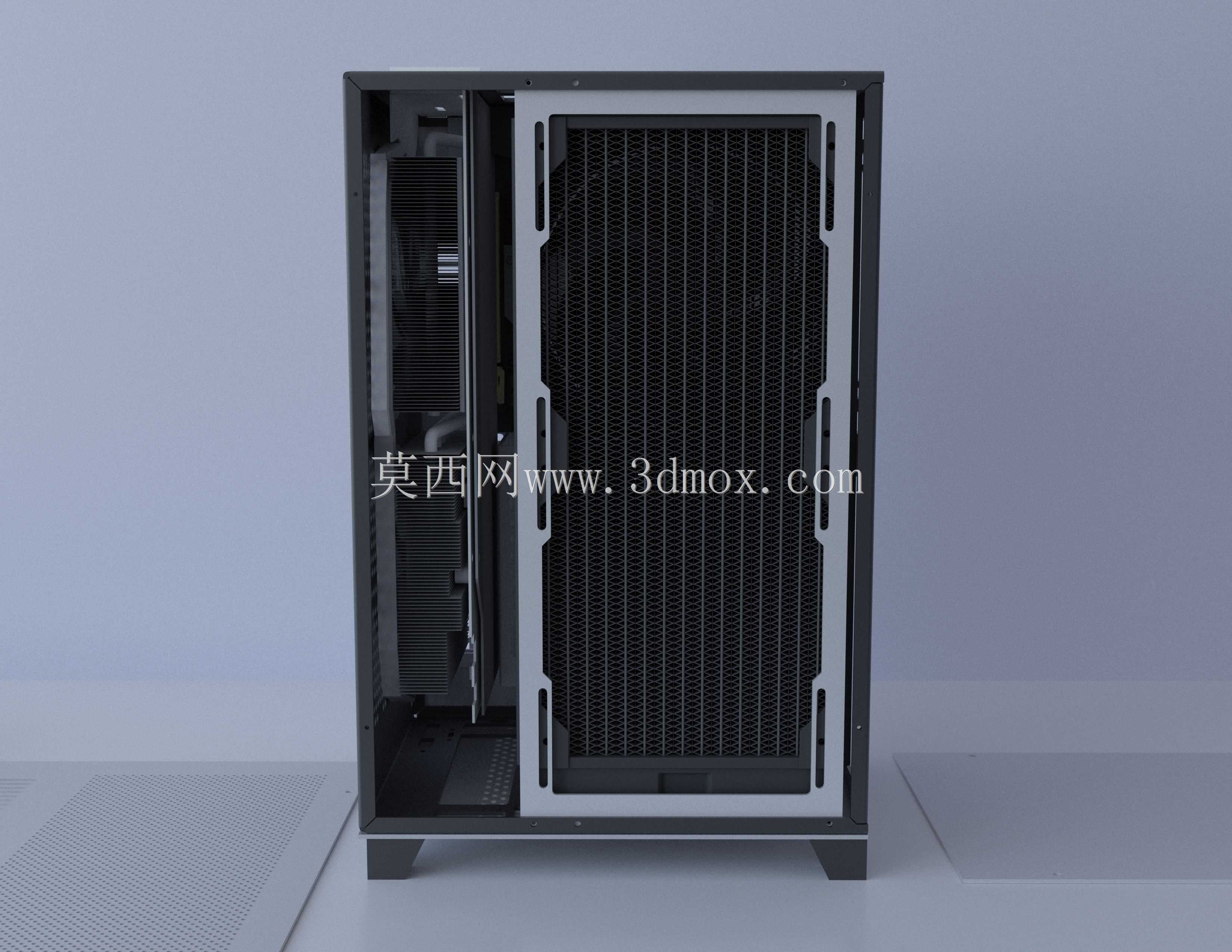

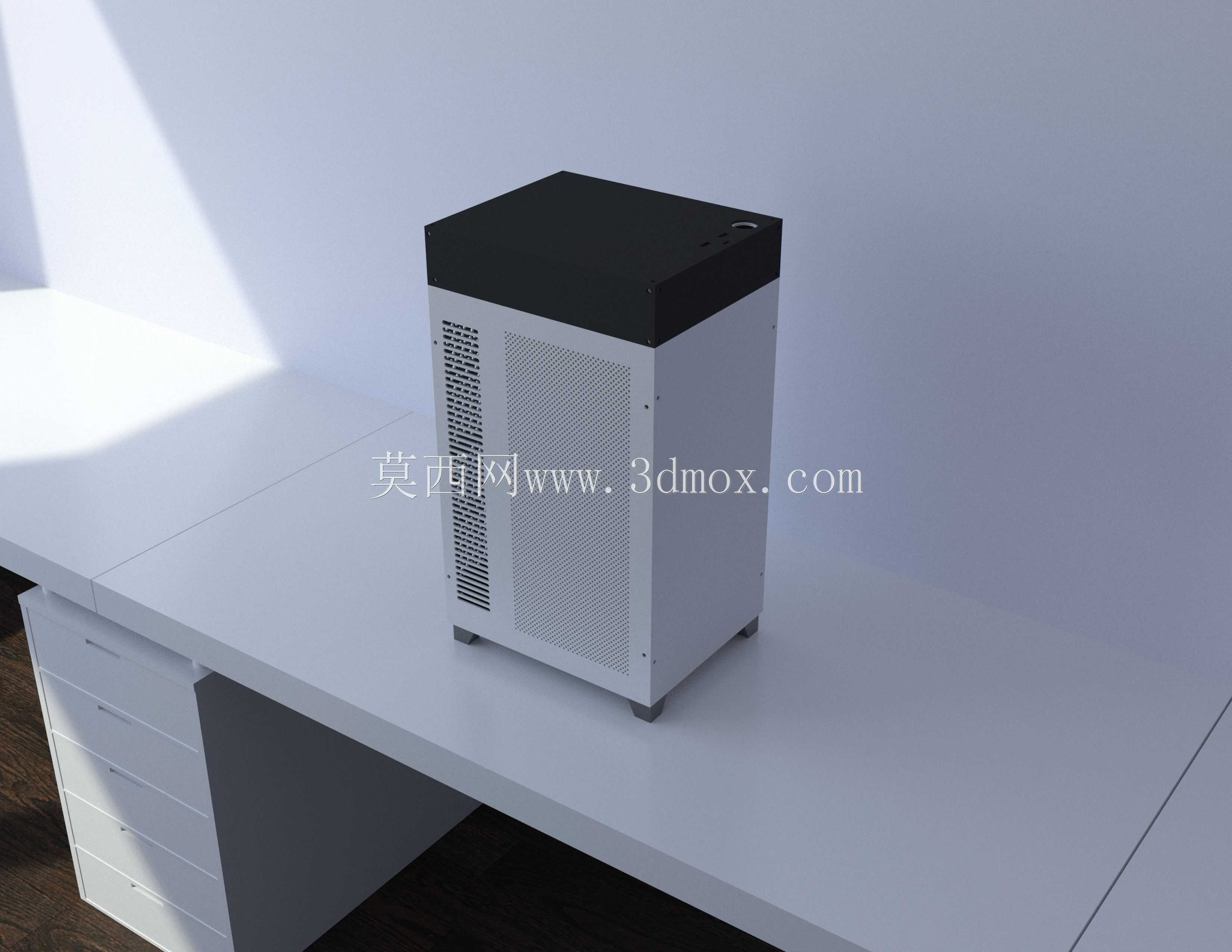

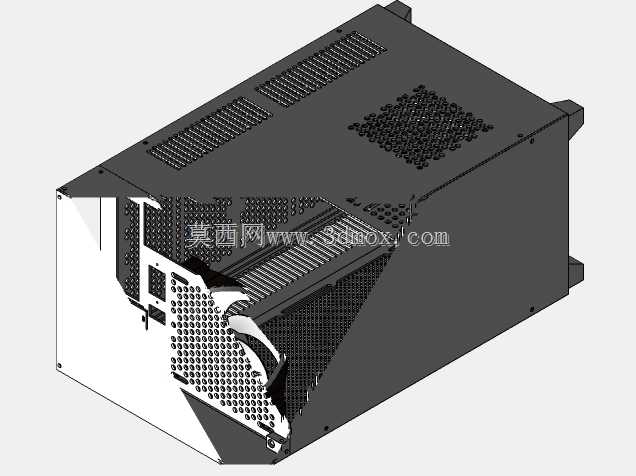

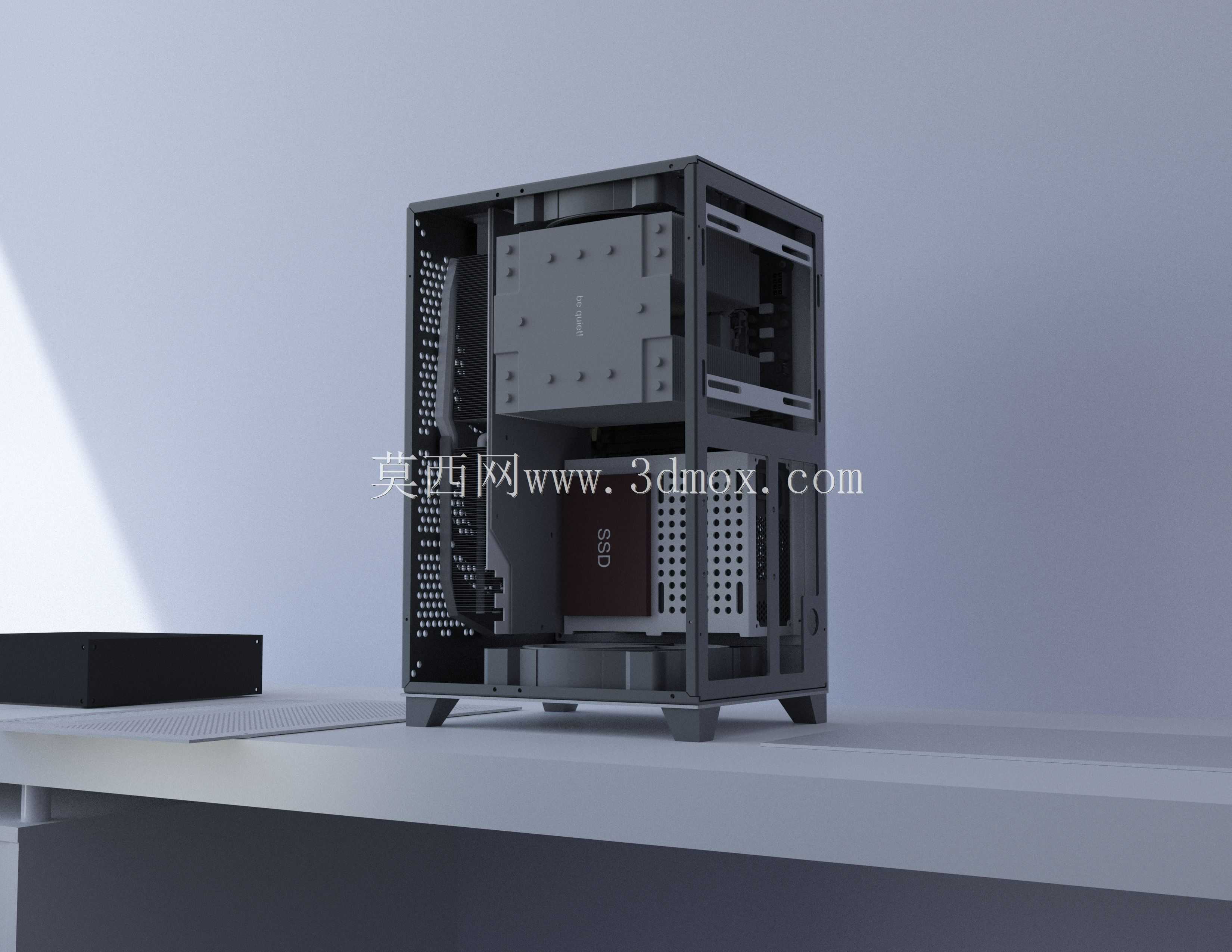

这款紧凑型ITX机箱的结构设计，核心围绕小体积装机场景的硬件兼容性与散热冗余展开，可在立式塔架形态与普通卧式/常规立式摆放形态间切换，适配桌面不同摆放空间需求，比如桌面纵深不足时可切换为立式塔架形态贴靠墙面放置，桌面空间充裕时可切换为常规形态放置在显示器旁，兼顾不同用户的桌面布局习惯。结构设计上预留了两种前面板与底部面板的安装位，切换mk3形态时只需更换对应位置的面板即可，无需改动主体框架结构，降低了形态切换的操作复杂度。硬件兼容边界经过反复校核，可适配高度140mm到180mm规格的风冷散热器，对应主流中高端风冷型号的安装尺寸，不会出现散热器顶侧板或者与内存干涉的问题；电源位仅适配SFX规格小电源，这也是控制机箱整体体积的核心取舍点，安装时需注意电源模组线的弯折半径，预留足够的走线空间避免压损线材。显卡兼容长度覆盖到RTX2070级别双风扇显卡，安装时需注意显卡供电接口的位置，避免与硬盘架产生干涉。存储扩展位预留了2个2.5英寸硬盘安装位，可满足系统盘加存储盘的常规装机需求，硬盘架采用免工具卡扣设计，拆装无需额外螺丝。散热风道设计上做了多方向进风出风的预留，前部可安装120mm规格出风风扇，侧板位置可安装2个140mm规格进风风扇，底部同样预留2个140mm风扇的安装位，可形成垂直向上的散热风道，带走CPU与显卡产生的热量；除此之外还预留了280规格冷排的安装位，可选择在底部或者侧板位置安装一体式水冷，满足高负载硬件的散热需求，安装冷排时需注意冷排厚度与风扇厚度的总和不超过安装位的深度边界，避免与主板或者内存产生位置冲突。机箱主体框架采用拼接式结构，侧板为网孔板材，兼顾通风效率与结构强度，底部四个支撑脚做了防滑处理，摆放时可减少共振产生的噪音，前面板预留了开机按键与前置接口的安装位，接口位置符合常规装机的使用习惯，不会出现插拔线材时遮挡其他接口的问题。整体外形尺寸控制在ITX机箱的常规紧凑范围内，可放入多数桌面置物架或者显示器下方的空余空间，不会占用过多桌面使用面积。
