多形态转换式ITX小型电脑机箱结构设计

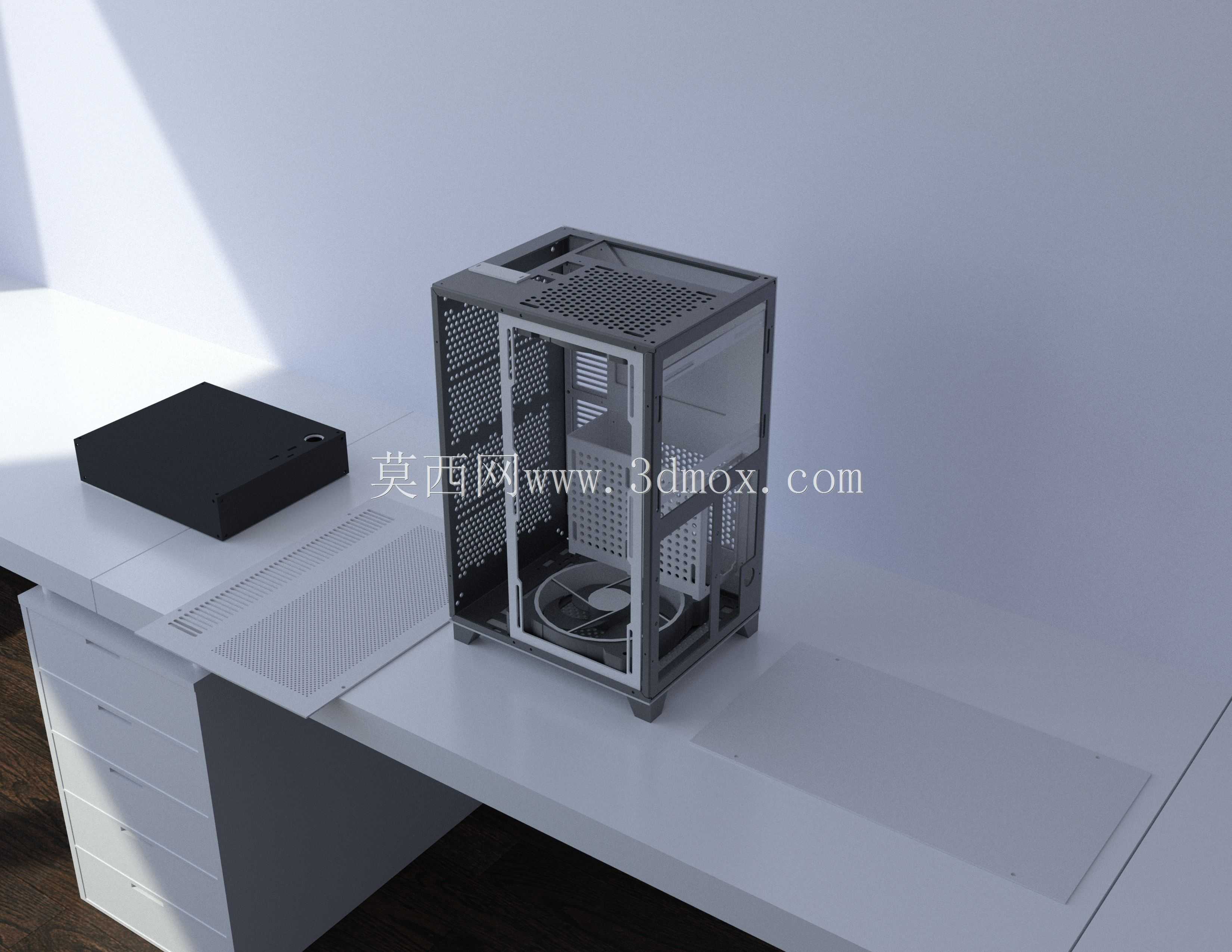

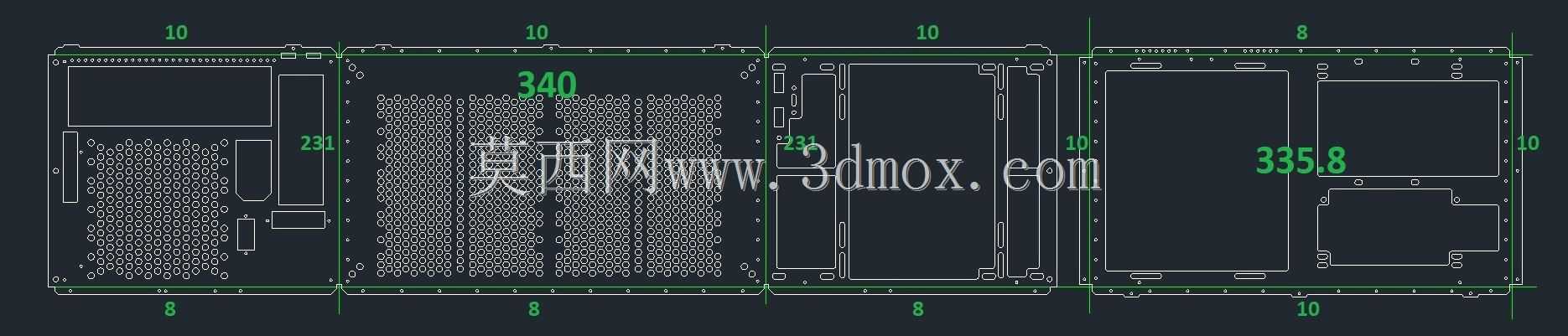

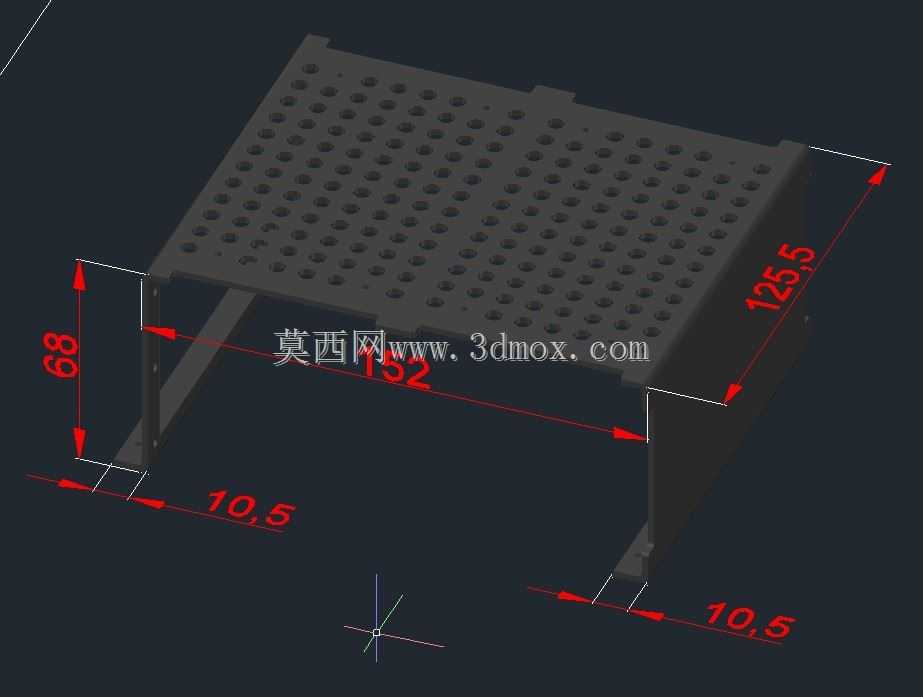

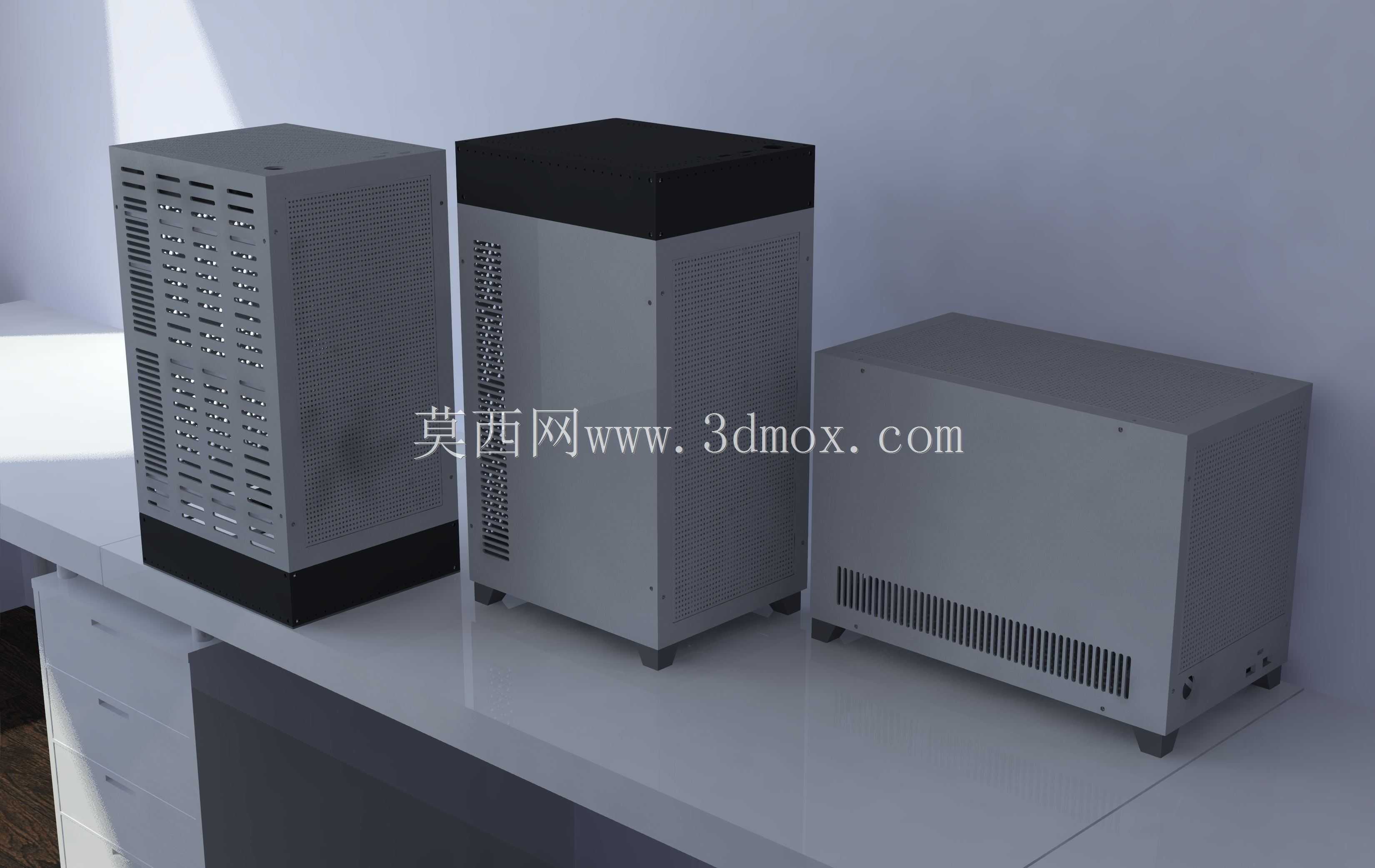

　　这款小型ITX机箱的结构设计，核心围绕桌面空间有限的装机场景展开，覆盖立式塔型、还原塔、卧式普通箱三种使用形态，可根据桌面摆放位置、使用者操作习惯灵活切换形态，适配居家办公桌面、小型工作室工位、ITX便携装机等多种使用场景，解决传统小机箱形态固定、摆放适配性差的问题。设计过程中针对弯折结构做了工艺适配，所有弯折部位的尺寸都结合实际钣金折弯的回弹系数做了预留，避免生产加工时出现折弯角度偏差导致的装配干涉问题，同时兼顾外观的一体性，减少外露拼接缝隙。

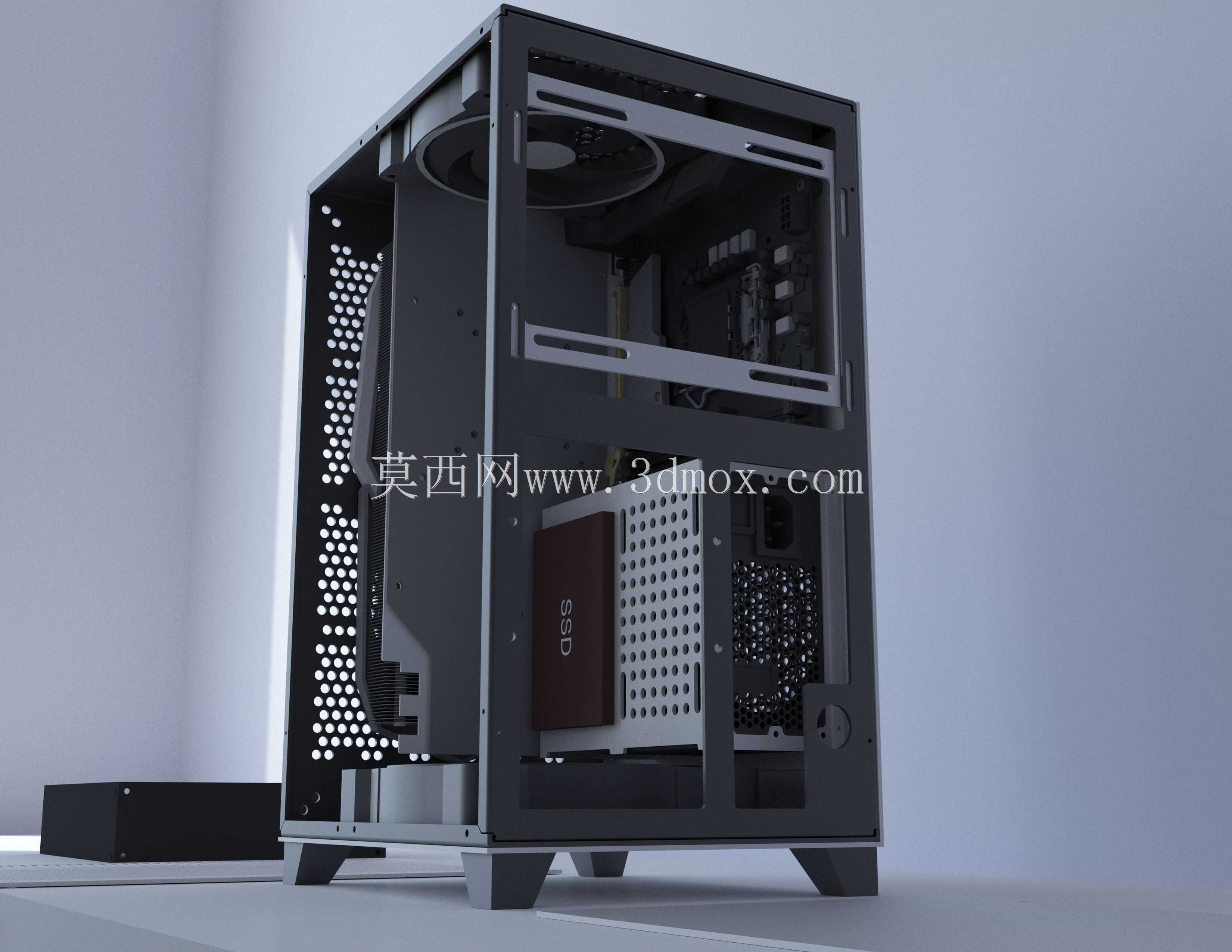

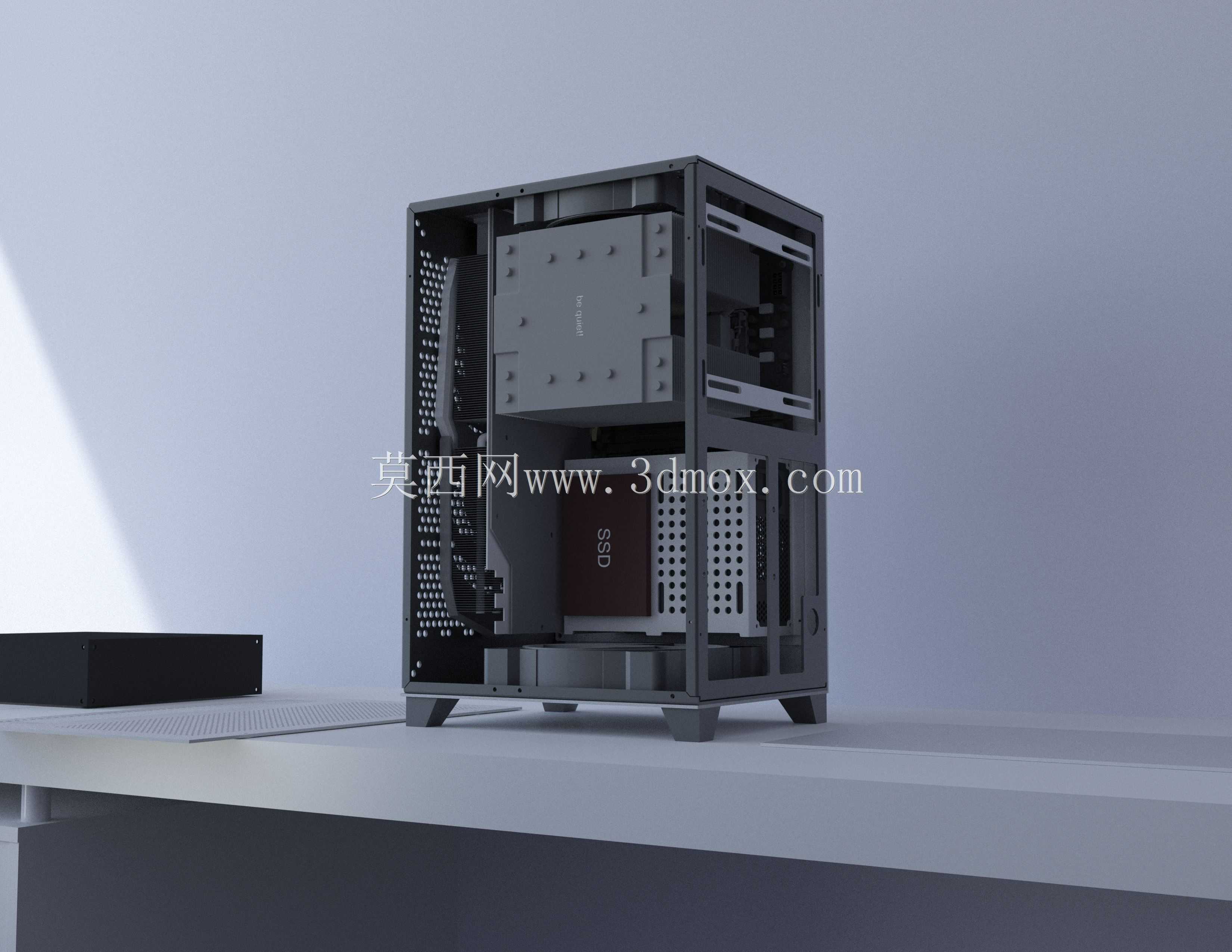

　　硬件兼容维度，设计阶段就针对主流高端ITX硬件做了安装边界校核，可兼容高度160mm以内的塔式风冷散热器，对应市售主流的高端风冷型号，同时支持SFX规格电源安装，显卡长度可容纳270mm级别的双风扇ITX显卡，覆盖多数中高端游戏、生产力ITX硬件的安装需求。存储扩展方面预留了两个2.5英寸固态硬盘的安装位，可满足日常系统加存储的扩容需求，无需额外占用机箱内部风道空间。

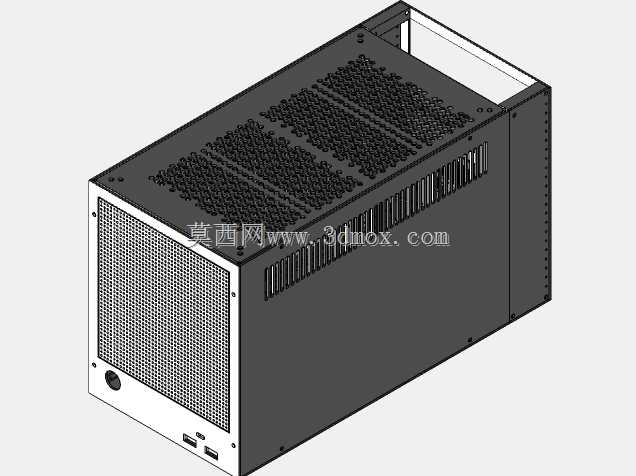

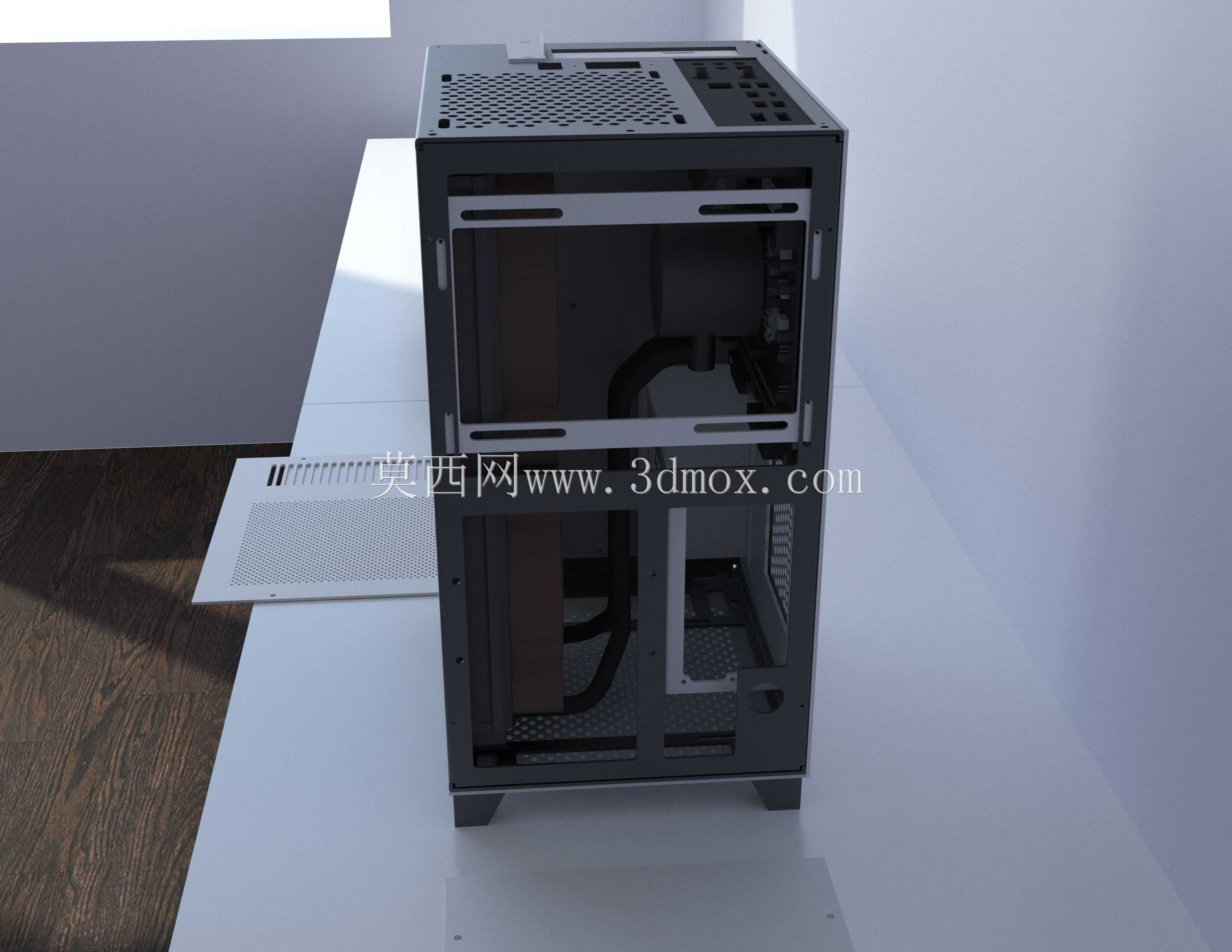

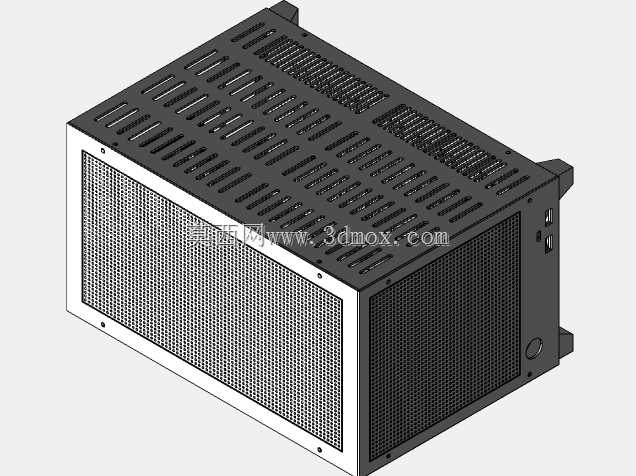

　　散热布局是这款机箱设计的核心考量点，不同形态下都预留了对应的风扇安装位：立式形态下可在前部安装140/180mm规格进风风扇，后部安装120mm规格出风风扇，两侧可各安装两个120/140mm规格辅助进风风扇，底部可安装两个120/140mm规格进风风扇，形成完整的垂直风道；若采用卧式摆放，可在底部或侧面安装240/280规格的一体式水冷散热器，满足高负载硬件的散热需求，所有风扇安装位都做了防震胶垫预留位，可减少风扇运行时的共振噪音。

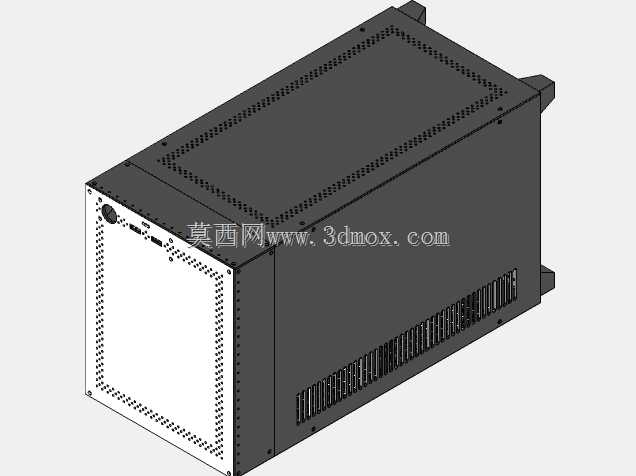

　　结构细节上，机箱外壳采用拼接式钣金结构，所有安装孔位都做了公差适配预留，考虑到小机箱装配时的公差累积问题，连接部位预留了0.2mm的装配间隙，避免硬件安装时出现孔位错位。机箱底部配备可调高度的防滑脚垫，不同摆放形态下都可调整脚垫高度保证放置平稳，同时垫高机箱底部保证进风空间。前面板IO接口预留了常规的音频、USB接口安装位，可根据实际需求选配不同规格的IO面板。设计过程中也标注了现有结构的微小缺陷，部分非核心受力部位的填充结构需要装配时根据实际硬件情况做微调，尤其是上部USB接口安装区域，可根据选用的IO模块规格做少量修配，保证装配贴合度。

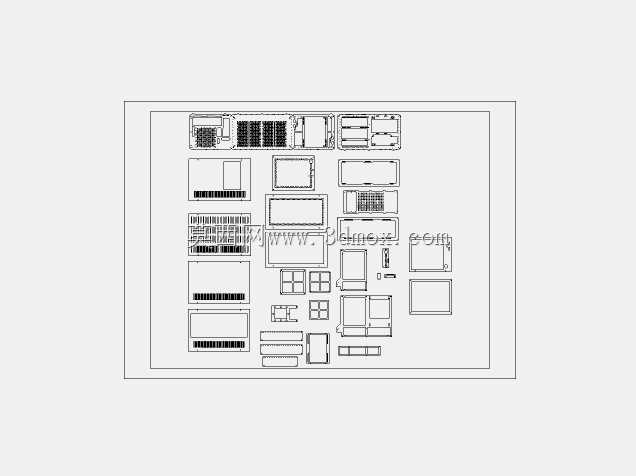

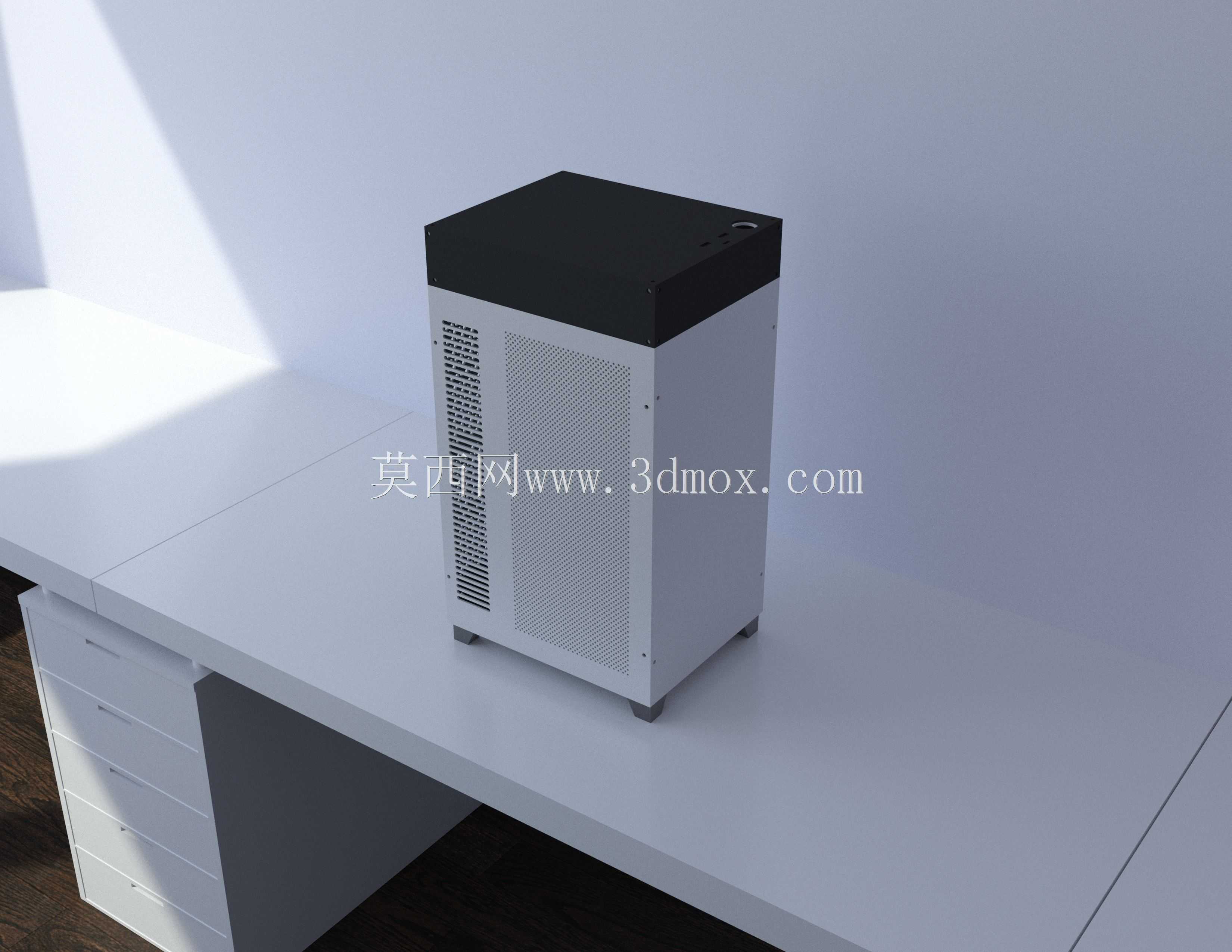

　　整体尺寸控制在ITX机箱的紧凑范围内，立式形态下占地面积仅相当于A4纸张大小，卧式形态下高度不超过200mm，可放置在显示器下方的桌面空间，充分利用垂直空间，减少桌面占用。所有钣金件的折弯半径都符合常规钣金加工的工艺要求，无需特殊开模即可生产，降低加工制造成本，内部走线空间预留了15mm的背线空间，可容纳常规的定制线或原装线材走线，避免线材堆积遮挡风道。
