幕墙玻璃固定用鱼翅型蜘蛛驳接爪结构

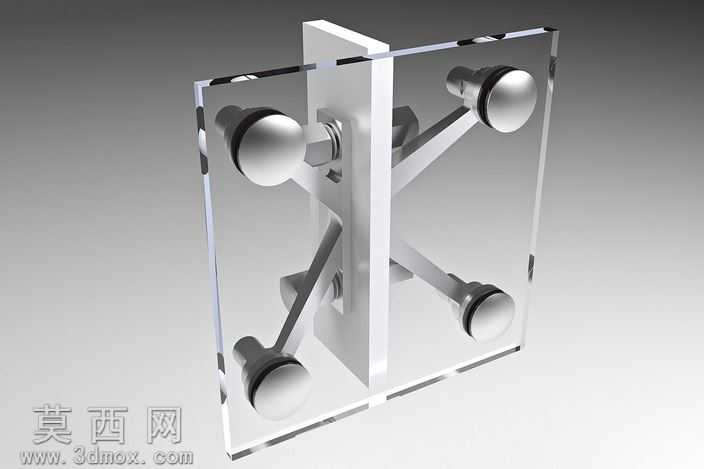

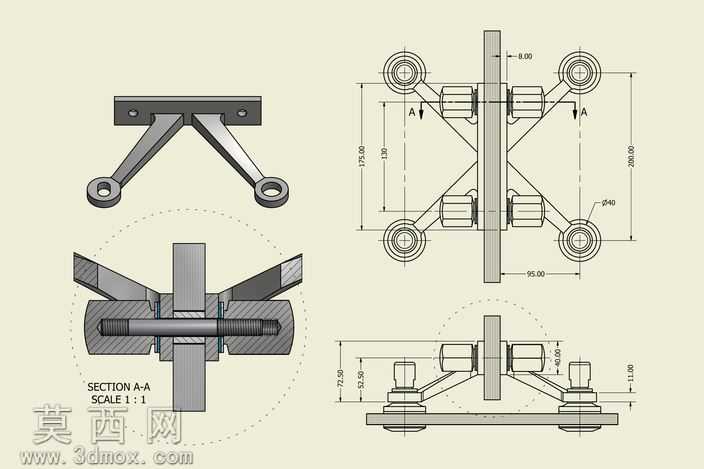

本作品为点支式玻璃幕墙配套的鱼翅款蜘蛛驳接爪三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循幕墙五金件的实际加工装配逻辑，对所有零件进行独立建模后完成虚拟装配，完整还原产品的真实结构与装配关系。模型包含驳接爪主体、连接螺栓、锁紧螺母、玻璃接驳接头等全部组成零件，建模阶段对每个零件的特征进行精细化处理：驳接爪主体采用合金钢材质预设，表面做哑光金属质感渲染，还原不锈钢驳接爪的真实金属肌理；螺栓螺纹特征采用螺旋扫描精准生成，牙距、牙型符合紧固件国标要求，螺母的倒角、防滑齿等细节均做还原处理；接驳接头处的柔性垫片采用橡胶材质渲染，区分金属件与密封件的材质差异，提升模型的真实感。结构设计上采用四爪对称式鱼翅造型，相比常规直爪结构拥有更优的受力分布特性，爪臂采用斜向支撑的鱼翅形态，可将玻璃面板传递的荷载均匀分散到后部承重结构上，有效降低单点应力集中风险。模型附带完整的工程视图标注，包含总装尺寸、安装孔位间距、接驳头调节行程、剖面结构等关键参数，其中A-A剖视图清晰展示了爪体与中心轴的装配关系、螺栓的穿装路径、锁紧结构的配合方式，可直观呈现内部装配逻辑。设计过程中充分考虑幕墙安装的实际需求，接驳头预留了角度调节余量，可适配不同弧度、不同安装角度的玻璃面板安装场景，爪体的安装孔位采用长圆孔设计，允许安装时进行一定范围的位置微调，降低现场安装的对位难度。模型同时生成了爆炸视图与装配动画帧，可清晰展示各零件的装配顺序与配合关系，所有配合面均做了公差适配处理，符合机械加工的精度要求，可直接用于产品方案展示、安装教学演示、幕墙工程受力模拟等场景，也可作为同类型驳接爪产品改型设计的基础模型，通过修改关键参数即可快速生成不同规格、不同爪数的衍生驳接爪产品。
