可变形态桁架式可膨胀伸缩结构设计

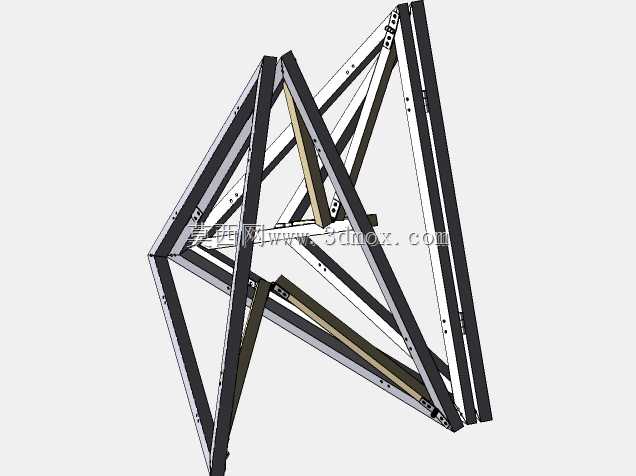

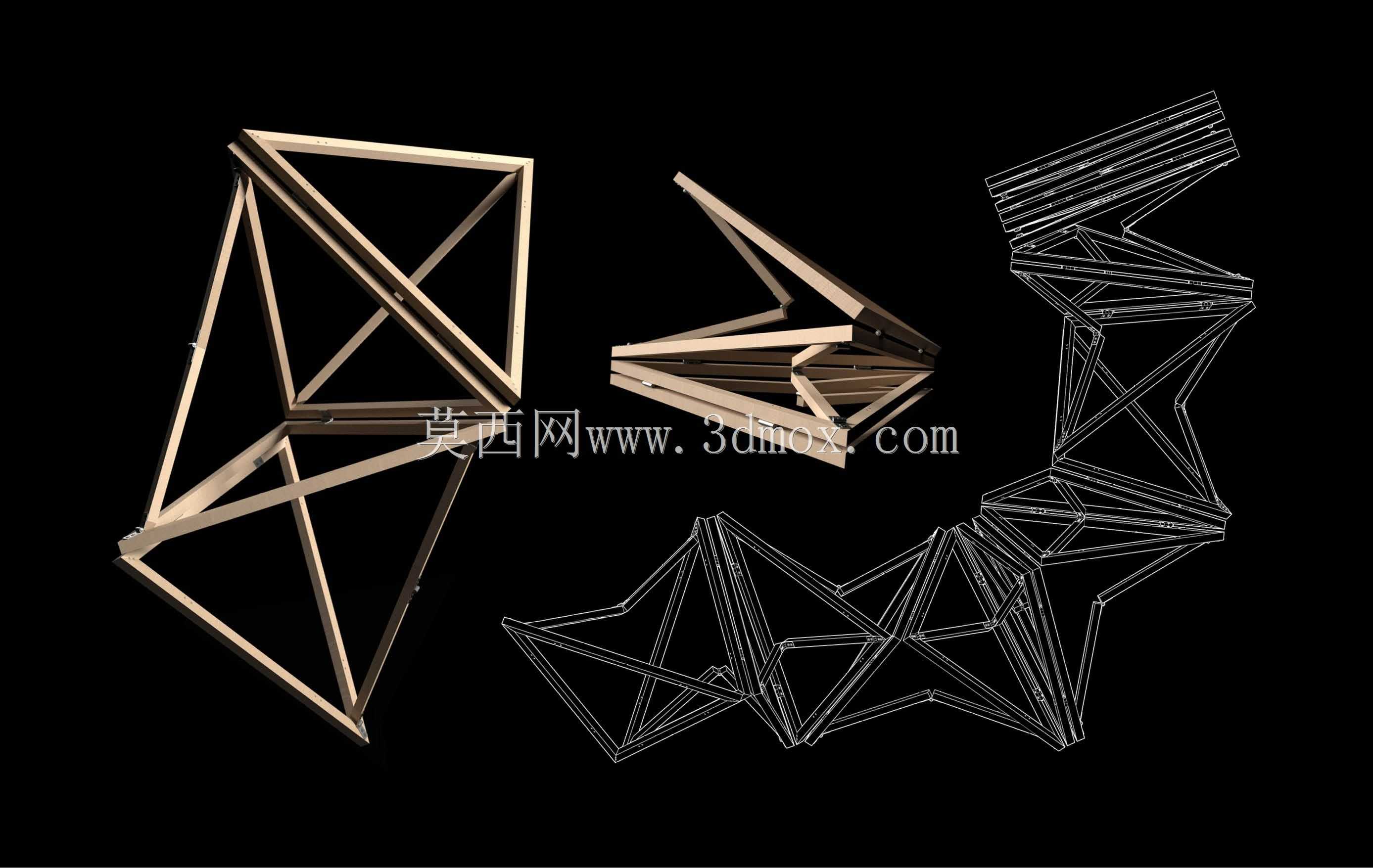

这类可膨胀桁架结构最早在航天展开机构领域有大量落地应用，比如卫星的可展开天线支撑骨架、深空探测设备的着陆缓冲支撑结构，近些年也逐步在民用领域拓展，像临时应急搭建的大跨度支撑骨架、可折叠便携的展陈支撑结构、可变形态的建筑遮阳构件，都能看到这类结构的设计思路。从结构本身来看，它依靠多组刚性杆件通过铰接节点串联，在折叠状态下整体占用体积极小，杆件之间相互贴合收拢，运输和存储阶段能大幅降低空间占用，展开过程中通过杆件的相对转动，逐步形成稳定的三角形桁架单元组合体，完全展开后整体具备优秀的结构刚度，能承受垂直于桁架平面的载荷以及沿展开方向的轴向载荷。设计这类结构的时候，首先要确定单组桁架单元的杆件长度比，铰接点的位置直接决定了收拢后的最小体积和展开后的整体跨度，杆件之间的转动间隙需要严格控制，间隙过大会导致展开后结构晃动，整体刚度不足，间隙过小则会在展开过程中出现杆件卡滞，无法顺利完成膨胀展开动作。从安装边界来看，收拢状态下整体轮廓为细长杆状，截面尺寸仅为单根杆件的组合厚度，展开后整体跨度可以达到收拢长度的6-8倍，结构两端可以根据使用场景加装连接法兰，既可以单组独立使用作为支撑构件，也可以多组串联拼接形成更大跨度的支撑骨架。在动力学特性上，这类结构展开过程中杆件的运动轨迹为确定的空间曲线，不需要额外的导向轨道，仅依靠铰接点的转动约束就能完成整个展开动作，展开到位后杆件之间形成自锁角度，不需要额外的锁止机构就能维持展开形态，承受外加载荷时，载荷会通过每一段三角形桁架单元分散到所有杆件上，单根杆件承受的载荷远低于同等跨度的实心梁结构，整体重量比同承载能力的固定桁架降低60%以上。实际选型使用时，需要根据使用场景的载荷要求确定杆件的截面尺寸，如果是户外使用场景，杆件可以选用铝合金型材降低整体重量，如果是重载支撑场景，则可以更换为高强度钢质杆件，铰接点采用耐磨衬套降低反复伸缩展开过程中的磨损，提升结构的循环使用寿命。这类结构相比传统的固定桁架，最大的优势就是可收拢可膨胀的形态特性，不需要现场组装杆件，仅需要通过简单的牵引动作就能完成整体展开，大幅降低现场搭建的工时和人工成本，在应急救援、临时设施搭建、航天航空等对存储体积和搭建效率有高要求的场景有极高的应用价值。
