ETFE膜结构型材夹持密封组件设计

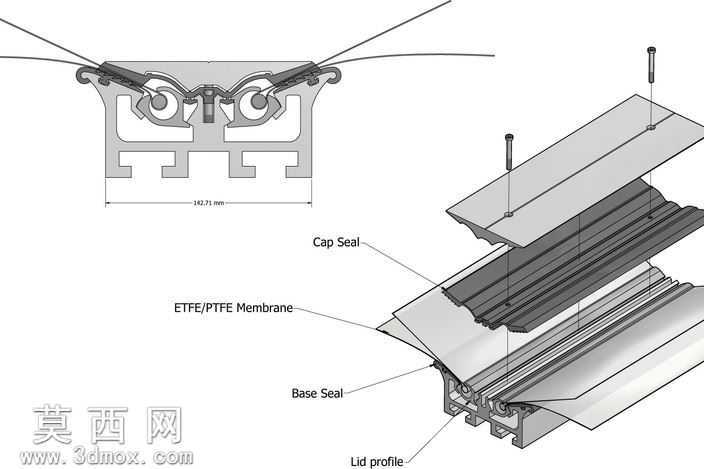

本模型为ETFE膜结构配套的型材夹持密封组件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循膜结构工程的实际安装逻辑，对各部件的配合公差做了精准还原。模型整体分为Lid profile压盖型材、Base Seal底部密封件、Cap Seal端部密封件、ETFE/PTFE膜材夹持位、keder固定结构五个核心部分，建模时首先绘制铝型材基座的截面草图，通过拉伸命令生成基座主体，对基座上的卡接槽、螺栓安装孔、密封件嵌槽做了细节特征处理，所有倒角、圆角均按照实际铝型材挤压工艺的参数设置，避免出现工艺无法实现的尖锐结构。密封件部分采用橡胶材质的参数设置，建模时通过曲面放样生成密封唇结构，还原了密封件受压后与膜材、型材贴合的形变逻辑，保证密封结构的演示效果符合实际使用状态。膜材部分采用薄壳特征建模，设置了半透明的材质属性，渲染时调整了材质的透光率与粗糙度参数，还原ETFE膜材高透、低反射的视觉特性，同时清晰展示膜材被夹持在两层密封件之间的固定结构。keder固定结构部分单独做了细节建模，还原了绳边嵌入型材卡槽的卡接逻辑，配套的固定螺栓采用标准件库调用，对螺栓的螺纹、头部槽型做了简化特征处理，既保证装配关系清晰，也控制了模型的整体面数。渲染阶段采用工程白模的渲染风格，添加了等轴测视角的爆炸视图，清晰展示各部件的装配顺序与配合关系，同时制作了截面剖视图，标注了型材的关键尺寸，直观呈现夹持腔的内部结构。设计思路围绕ETFE膜外立面安装的实际需求展开，重点优化了密封结构的夹持力分布，通过双层密封唇的结构设计，既保证膜材固定后不会出现滑移，也能实现防水、防尘的密封效果，压盖与基座的螺栓连接结构做了沉头设计，保证安装后外立面的平整性，端部密封件的造型适配型材截面轮廓，可实现拼接位置的无缝密封，整体结构可直接用于膜结构工程的方案演示、安装指导以及型材开模的参考依据。
