玻璃面板穿装线状图修复紧固接头

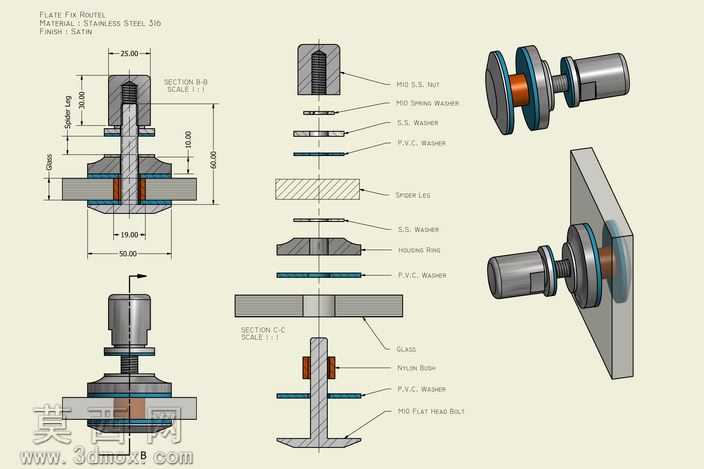

本模型为适配玻璃、薄型墙面面板的穿装式紧固接头组件，采用三维参数化建模完成全零件1:1还原，建模过程中严格遵循机械加工公差规范，对每个零件的配合尺寸做了精准约束，确保虚拟装配下无干涉、间隙符合实际装配要求。渲染阶段采用工业产品写实渲染方案，为不同零件匹配对应物理材质：金属螺纹件、锁紧螺母、压环采用316不锈钢材质，还原不锈钢亚光 satin 表面的细微金属质感与反光特性；密封垫圈、缓冲垫片分别赋予PVC、尼龙材质，还原橡塑材质的半哑光漫反射特性；穿装的玻璃面板赋予高透清玻材质，设置准确的折射率与透光衰减参数，还原玻璃的通透折射效果；尼龙衬套、绝缘隔层则匹配对应工程塑料的材质参数，区分不同非金属零件的视觉差异。结构设计上，该接头采用分层穿装锁紧结构，从面板外侧到内侧依次设置外装饰压盖、外侧密封垫圈、玻璃贴合缓冲层、内侧承载锁紧环、内侧防松垫圈、锁紧螺母，同时在中心预留穿线通道，可供线状管路、帘线从中穿过，既实现了在玻璃、薄型墙面上的无钻孔破损式牢固装载，又能对穿过的线状部件起到导向、防护、密封作用，避免线状部件与玻璃开孔边缘摩擦造成破损。设计思路围绕玻璃类脆性面板的装载痛点展开，摒弃传统在玻璃上攻丝、硬接触锁紧的方案，通过双侧软质垫圈分散锁紧压力，避免玻璃受集中应力开裂，同时采用多组垫片叠加的方式适配不同厚度的面板，可兼容一定区间内的玻璃、轻质隔墙板厚度，中心的穿线通道做了圆角倒钝处理，避免穿线时划伤线材表面，整体结构兼顾紧固可靠性、安装便捷性与对线状部件的防护性，可直接用于窗帘挂载、墙面管线穿装固定等场景，所有零件均可拆分导出用于工程出图、3D打印验证或机加工生产。
