幕墙系统电缆网杆组件结构设计

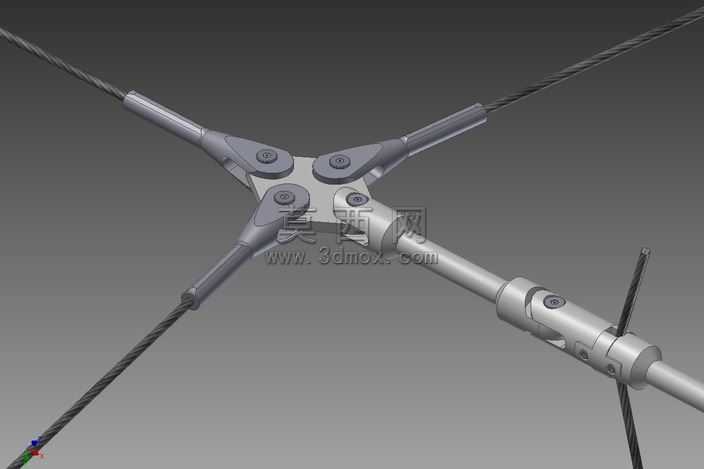

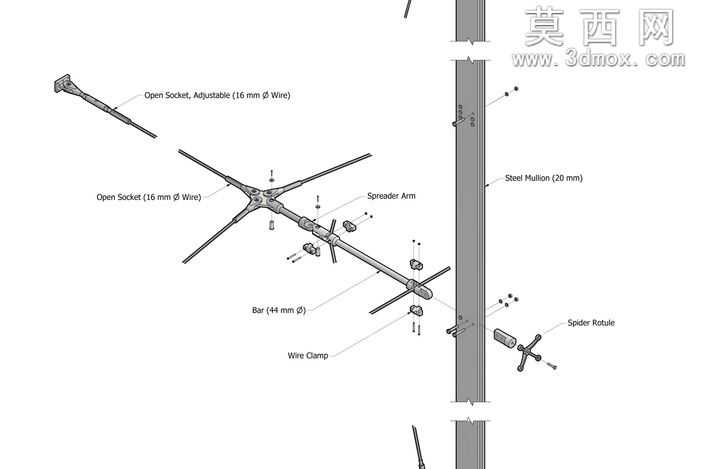

本模型采用Autodesk Inventor进行全参数化三维建模，完整还原幕墙系统配套电缆网支撑组件的装配结构，建模过程严格遵循机械装配逻辑，对每一个零部件进行独立参数化绘制，确保各部件间的装配约束关系完全符合实际工程安装要求。模型涵盖可调式开口索具、十六毫米规格适配线缆开口索具、展臂组件、二十毫米规格钢 mullion、四十四毫米直径主杆、线缆夹、蜘蛛路由组件等全部核心零件，每一个零件的尺寸参数均参考幕墙线缆支撑系统的通用工程规范设定，建模时对索具的调节卡槽、展臂的铰接孔位、主杆的连接定位槽、线缆夹的压线齿结构等细节特征进行了精准还原，未做过度简化处理，能够清晰展示各部件的配合关系。材质配置上，针对不同零部件的实际使用材质进行区分设置，主杆、展臂、钢 mullion 等承重结构件赋予哑光不锈钢材质，还原金属构件的磨砂质感与金属反光特性；索具、线缆夹等连接件赋予镀锌钢材材质，体现镀锌层的细腻光泽与轻微做旧质感；配套线缆部分赋予黑色橡胶绝缘材质，还原橡胶材质的哑光漫反射效果与轻微弹性质感，不同材质的粗糙度、反光度、折射参数均经过反复调试，确保渲染效果贴近实物观感。结构设计层面，整套组件围绕幕墙线缆的架空支撑需求展开，主杆作为核心承重构件垂直固定于幕墙龙骨上，展臂组件通过铰接结构与主杆连接，可根据线缆布设角度调整展开方向，两端的开口索具用于固定不同线径的线缆，线缆夹用于将线缆规整固定在展臂与主杆上，蜘蛛路由组件用于多股线缆的分向引导，整套结构实现了线缆的稳定支撑、角度可调、规整排布的功能，各连接部位均预留了合理的安装间隙与调节余量，符合实际施工的安装操作需求。设计思路上，本模型以功能实现为核心，优先保证结构的合理性与装配的可行性，所有零件的尺寸规格均选用幕墙工程中的通用标准件规格，便于实际生产时的选型与加工，模型采用爆炸视图的展示形式，清晰呈现各零件的装配位置与连接顺序，能够直观帮助使用者理解整套电缆网支撑系统的组成与安装逻辑，可用于幕墙布线系统的方案展示、安装教学、结构参考等场景，模型仅作结构示意参考，实际工程应用需结合具体项目参数做适配调整。
